YTC2303绝缘电阻测试仪-技术规范书

返回 打印
来源:优发国际电力  时间:2017/12/08  阅读:

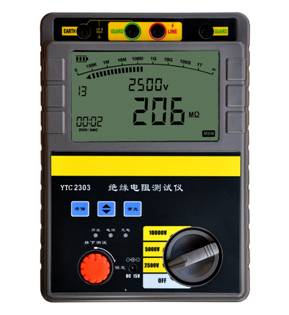

YTC2303绝缘电阻测试仪
技术规范书







 1 供货范围
YTC2303绝缘电阻测试仪     1台
2 遵循的技术标准
符合《电力设备交接和预防性试验规程》
3 产品的基本性能参数
3.1仪器特点
1、有多种电压输出选择(2500V/5000V/10000V),测量电阻量程范围可达0~400GΩ。
2、两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围,数字显示的采用可精确得出测量结果。
3、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强,仪器可自动保存测试结果,无须人工干预。
4、操作界面友好,各种测量结果具有防掉电功能,可连续存储19次的测量结果。
5、仪表产生高压时,有提示音输出并有相应显示。
6、交直流两用,配置可充电池和交流适配器。
7、仪表采用便携式设计,便于野外操作。
8、高压短路电流≥1mA,是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
3.2 技术参数

输出电压 2500V DC 5000V DC 10000V DC


温    度 23℃±5℃
绝缘电阻 5M~100G ±5% 10M~200G ±5% 20M~400G ±5%
其它范围:±10%
输出电压 2.5M~100G
0~+10%
5M~200G
 0~+10%
10M~400G
 0~+10%
高压短路电流 ≥1mA
工作电源 8节AA型高容量充电电池,外置充电适配器(或8节AA型碱性电池)
工作温度及湿度 -10℃~40℃,相对湿度85%
保存温度及湿度 -20℃~60℃,相对湿度90%
绝缘性能 电路与外壳间电压为1000V DC时,2000MΩ
耐压性能 电路与外壳间施加3KV/50Hz正弦波交流电压,承受1分钟
尺              寸 230mm×190mm×90mm  (L×W×H)
重            量 2.5kg
附            件 测试线一套,说明书,合格证,充电适配器,电源线,8节AA型充电电池



4 基本配置
1、主机                    1台
2、附件箱                  1套
3、说明书                  1份
4、合格证                 1张

5 验收
1)仪器必须经过开箱验收和现场使用验收
2)开箱验收项目如下:
       a.仪器配置符合技术合同要求,不缺少配件,使用说明书、出厂检验报告齐全。
       b.仪器无损款、无制造缺陷、受潮现象。
       c.仪器通电开机正常,工作正常。
3)现场验收按照以下要求进行:
仪器按照招标书规定的现场实际测量要求,在对试品进行实际测量,符合要求,试验报告的制做符合技术协议要求。
6 质量保证
除现场使用人为造成的仪器及其配件损坏外,仪器质量保证期为3年,在此期间,因制造原因造成的缺陷由厂家负责免费消除。质量保证期过后,如仪器出现缺陷,厂家应及时配合用户消除缺陷。
