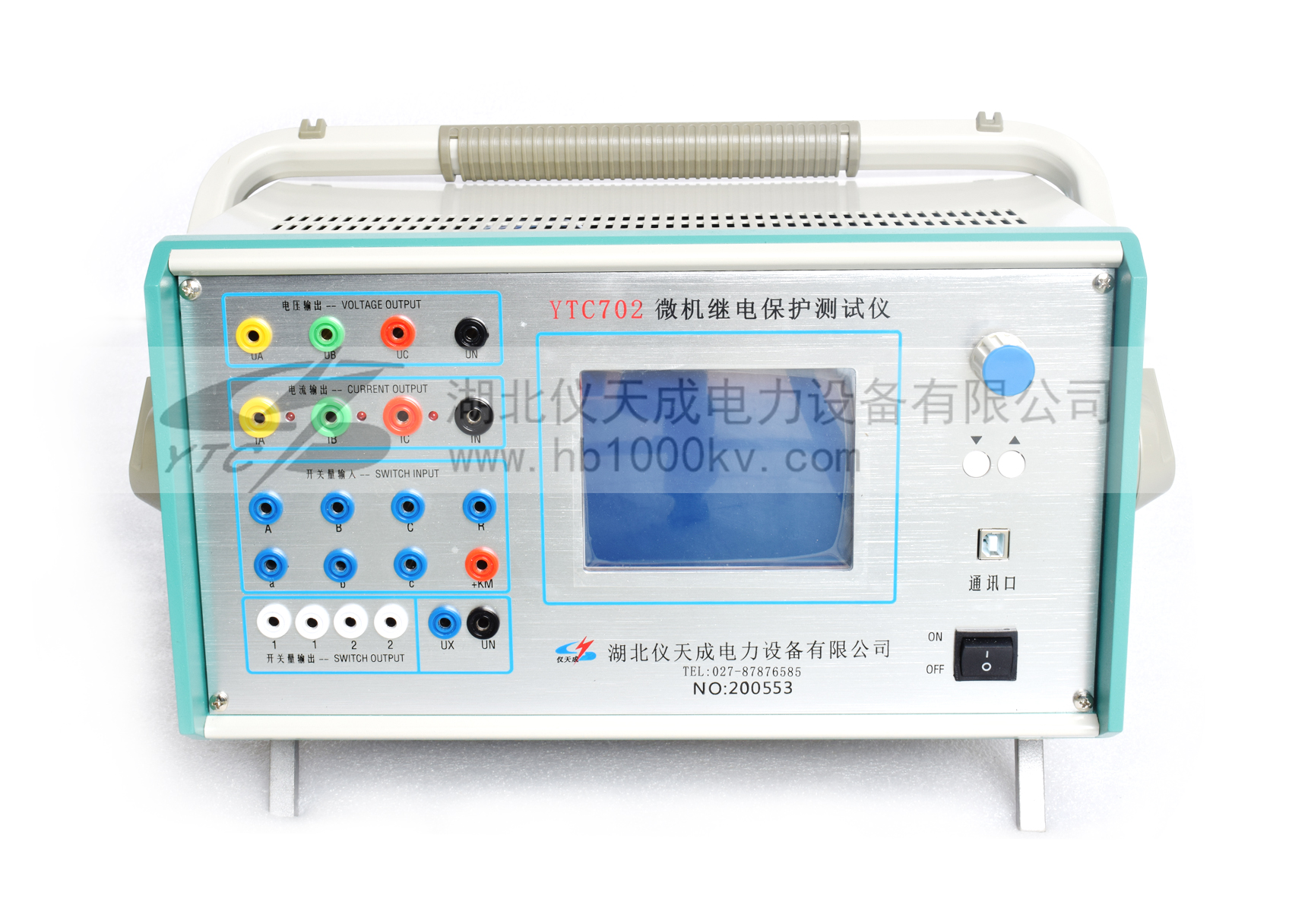

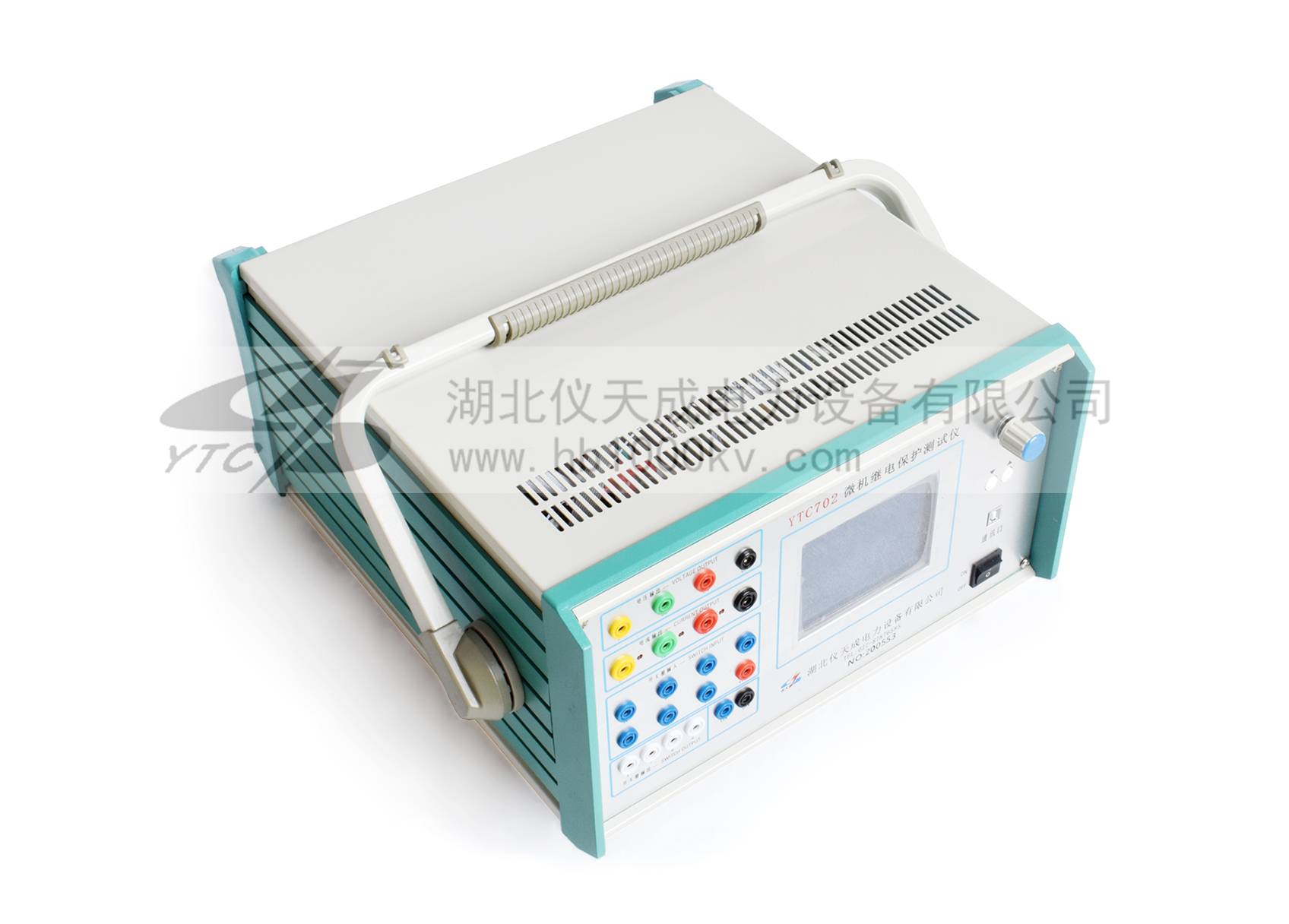

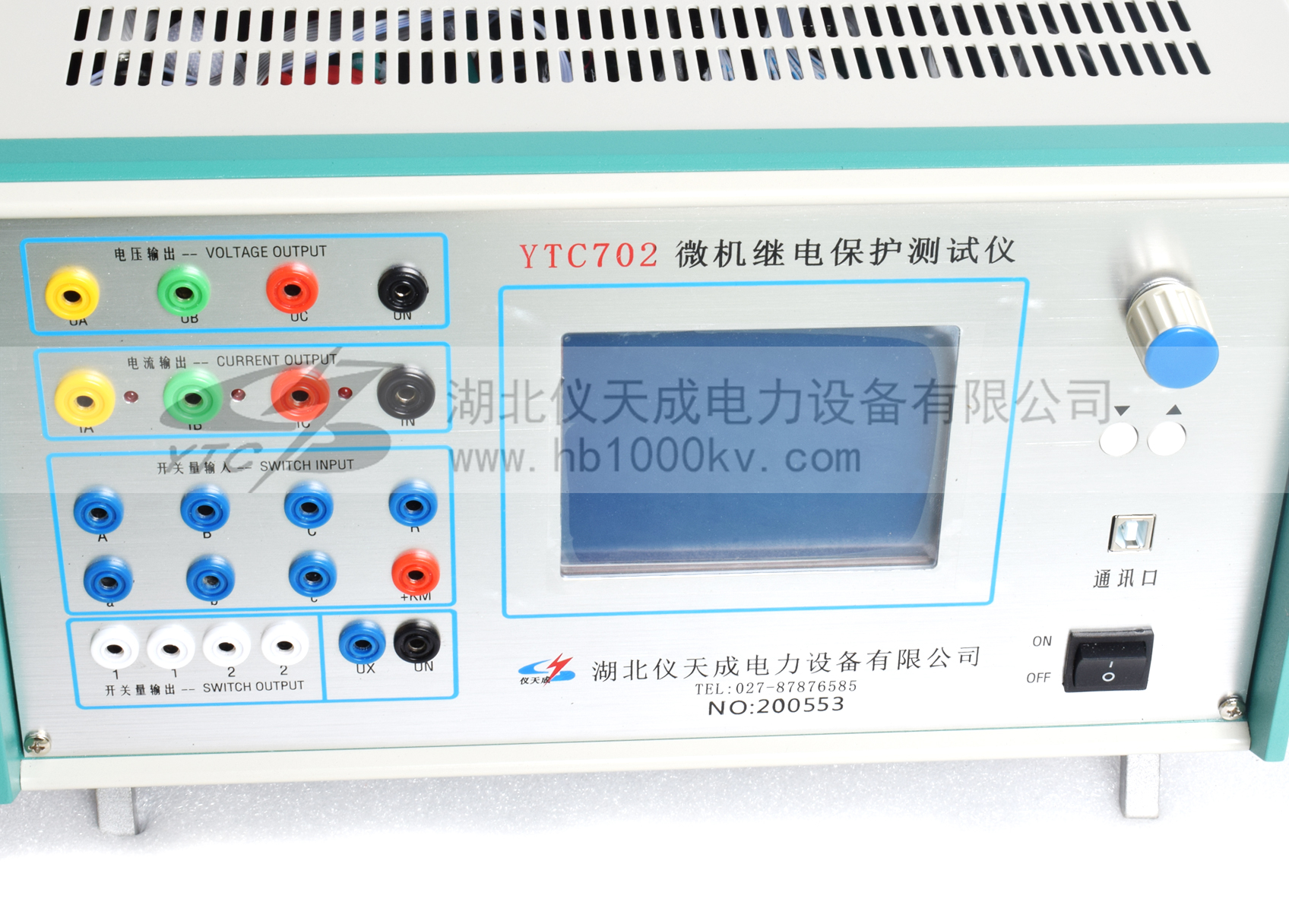

YTC702 微机继电保护测试仪

        YTC702微机继电保护测试仪,可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试。可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。




提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        YTC702微机继电保护测试仪,可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试。可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。

主要特点:
1.标准的4相电压3相电流输出  具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。单相电压最大可输出120V,单相电流最大可输出40A(10秒),电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
2.单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
3.双操作方式,联接电脑运行  通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4.软件功能强大  可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
5.开关量接点丰富 YTC702 为7路接点输入和2对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
6.大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
7.自我保护  采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
8.具有独立专用直流电源输出  装置设有一路110V 及 220V专用直流电源输出。
9.性价比高  属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

产品别称:微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、三相继保、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

交流电流输出

输出精度   0.5级

相电流输出(有效值)     0~40A

三并电流输出(有效值)   0~120A

相电流长时间允许工作值(有效值) 10A

相电流最大输出功率               420VA

三并电流最大输出时最大输出功率   900VA

三并电流最大输出时允许工作时间   10s

频率范围(基波)   20~1000Hz

谐波次数           1~20 次

直流电流输出 输出精度   0.5级

电流输出   0~±10A / 每相,0~±30A / 三并

最大输出负载电压   20V

交流电压输出 输出精度   0.5级

相电压输出(有效值)    0~120V

线电压输出(有效值)    0~240V

相电压/线电压输出功率    80VA / 100VA

频率范围(基波) 20~1000Hz

谐波次数         1~20次

直流电压输出

输出精度   0.5级

相电压输出幅值   0~±160V

线电压输出幅值   0~±320V

相电压/线电压输出功率   70VA / 140VA

 开关量及时间测量 开关量输入 7路 空接点:   1~20mA,24V
电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
开关量输出 2对 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围0.1ms ~ 9999s    测量精度0.1mS
 体积重量 外形尺寸 400×300×180mm³
单机重量 22kg
供电电源 AC 220V±10%,50/60Hz
环境温度 -10℃ ~ +50℃

应用领域 APPLICATION FIELD

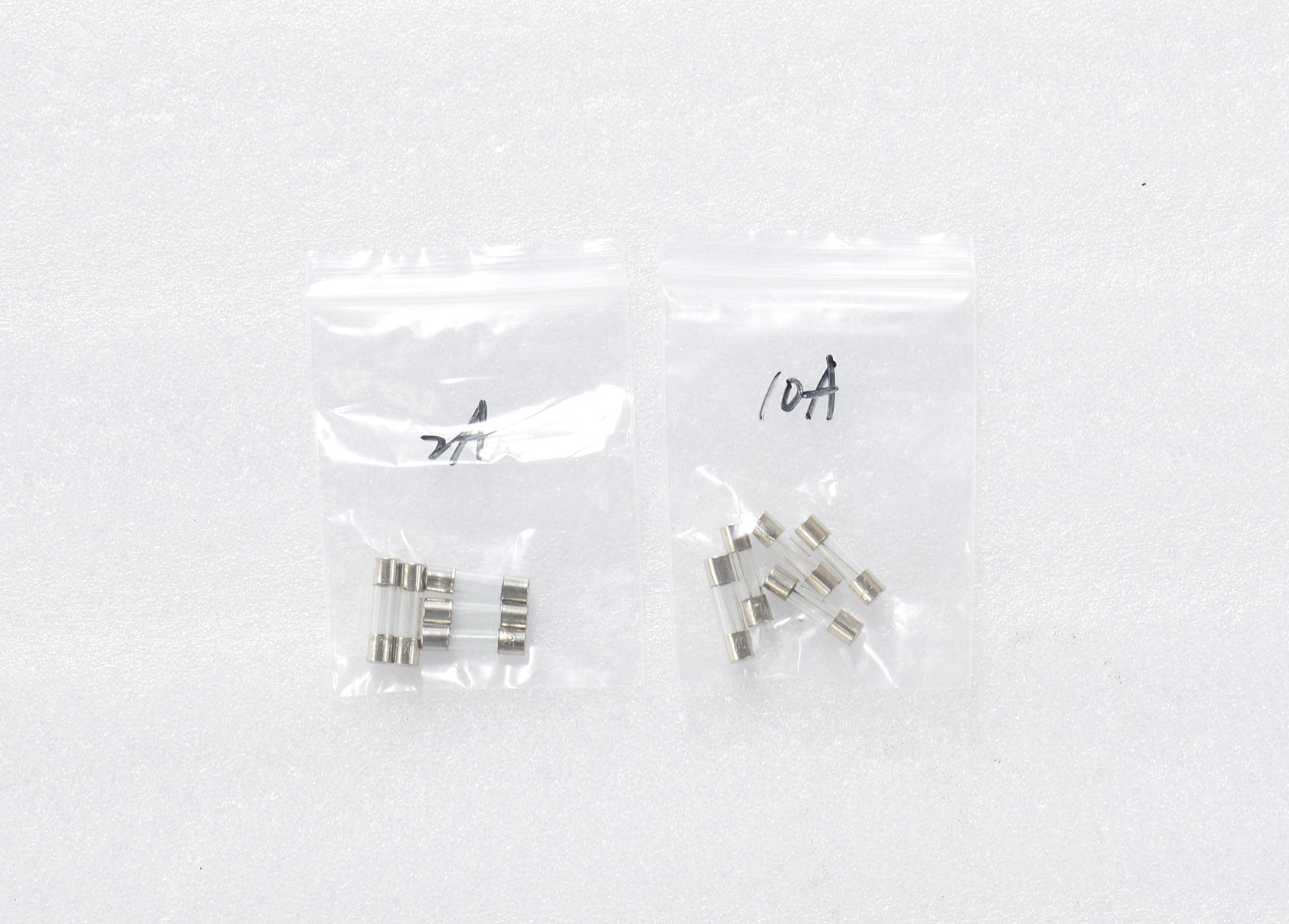

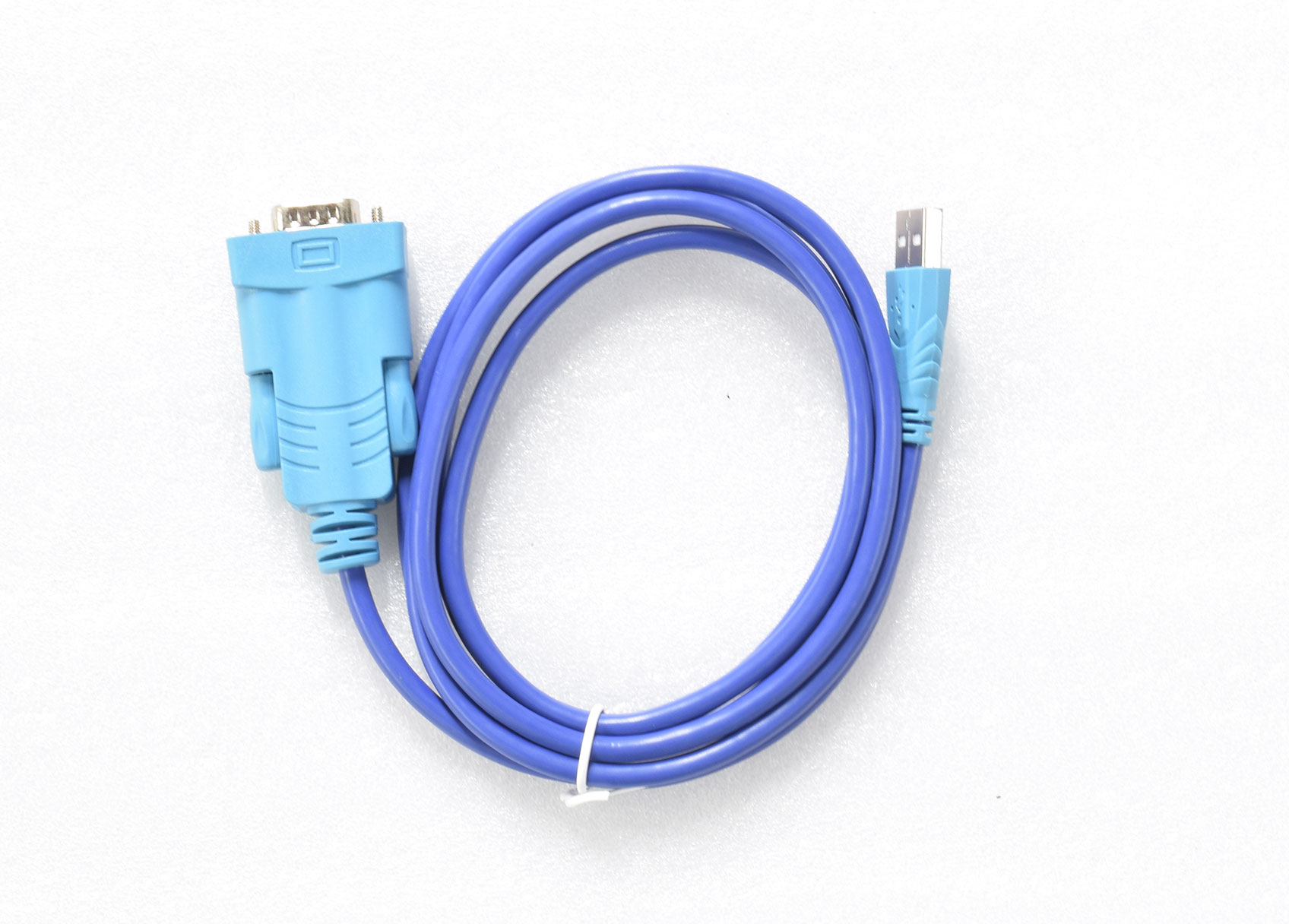

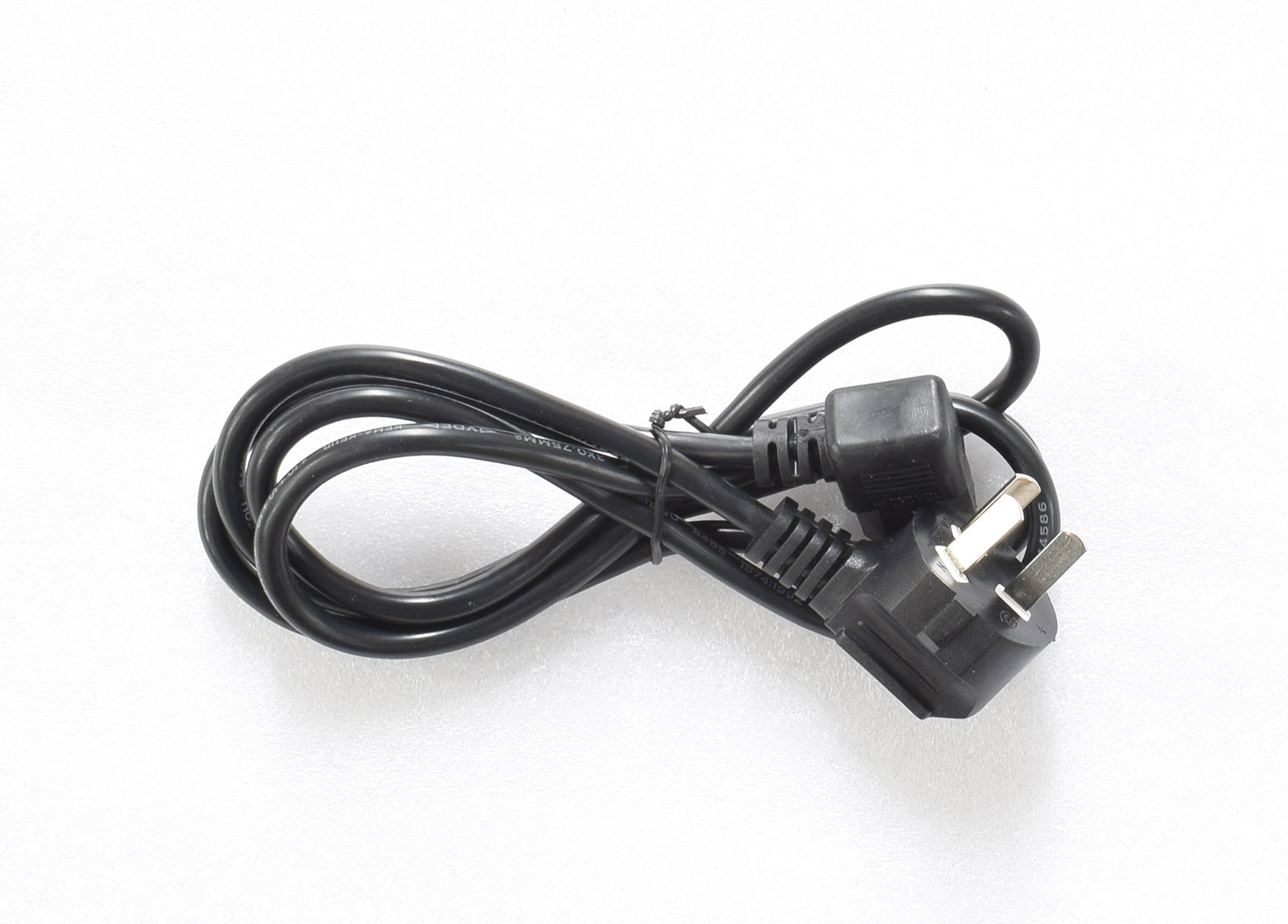

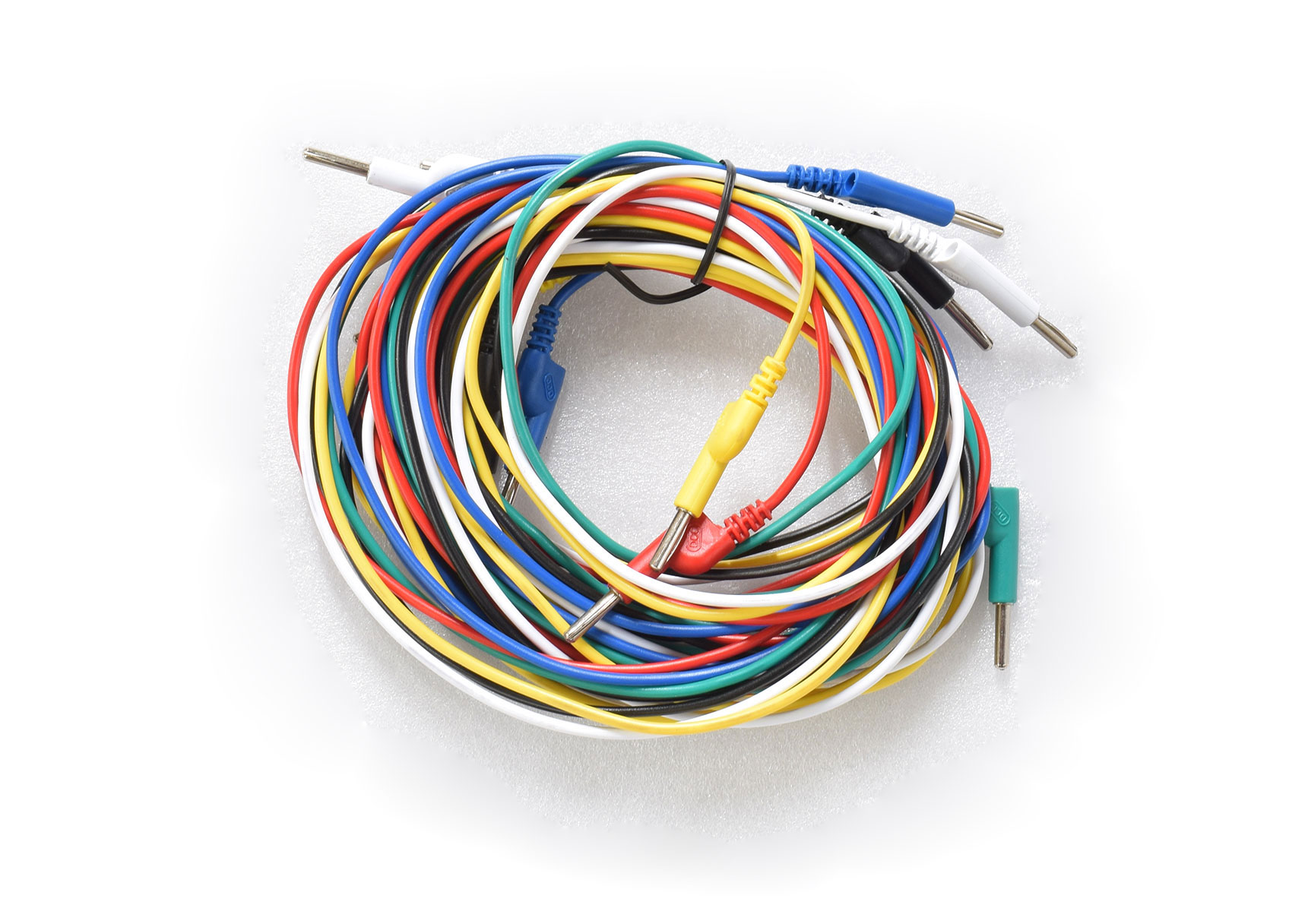

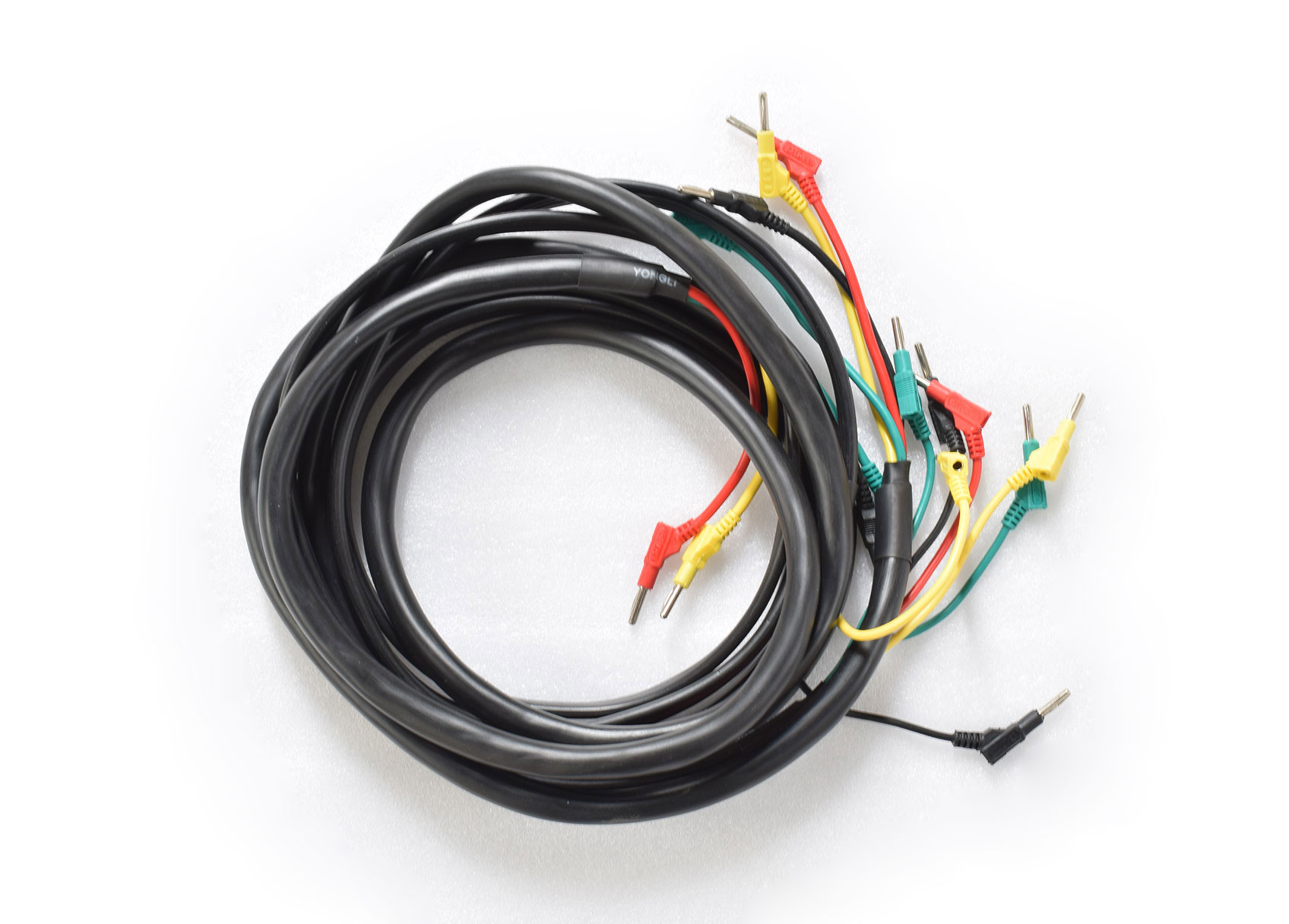

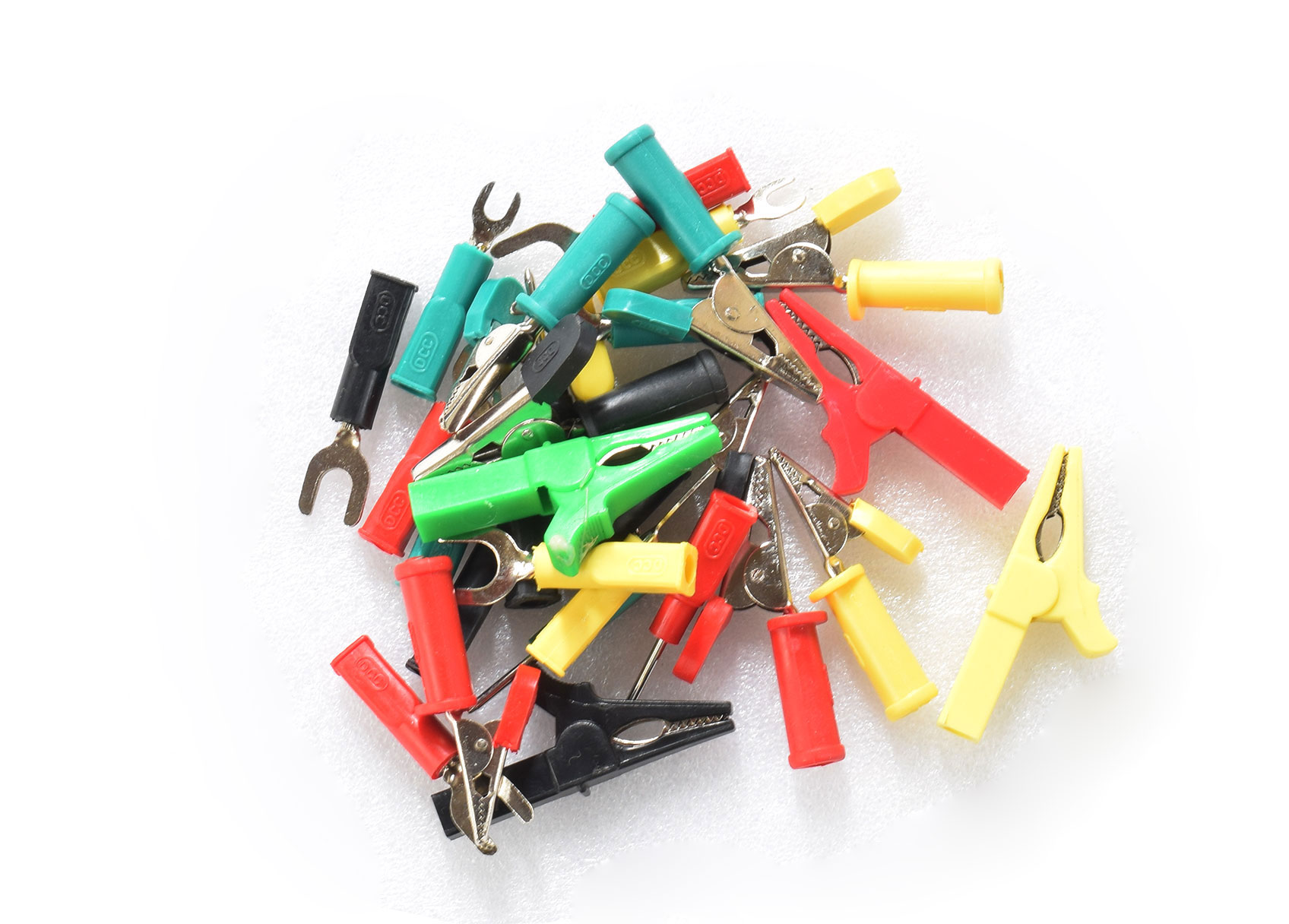

附件配件 ACCESSORIES ACCESSORIES
