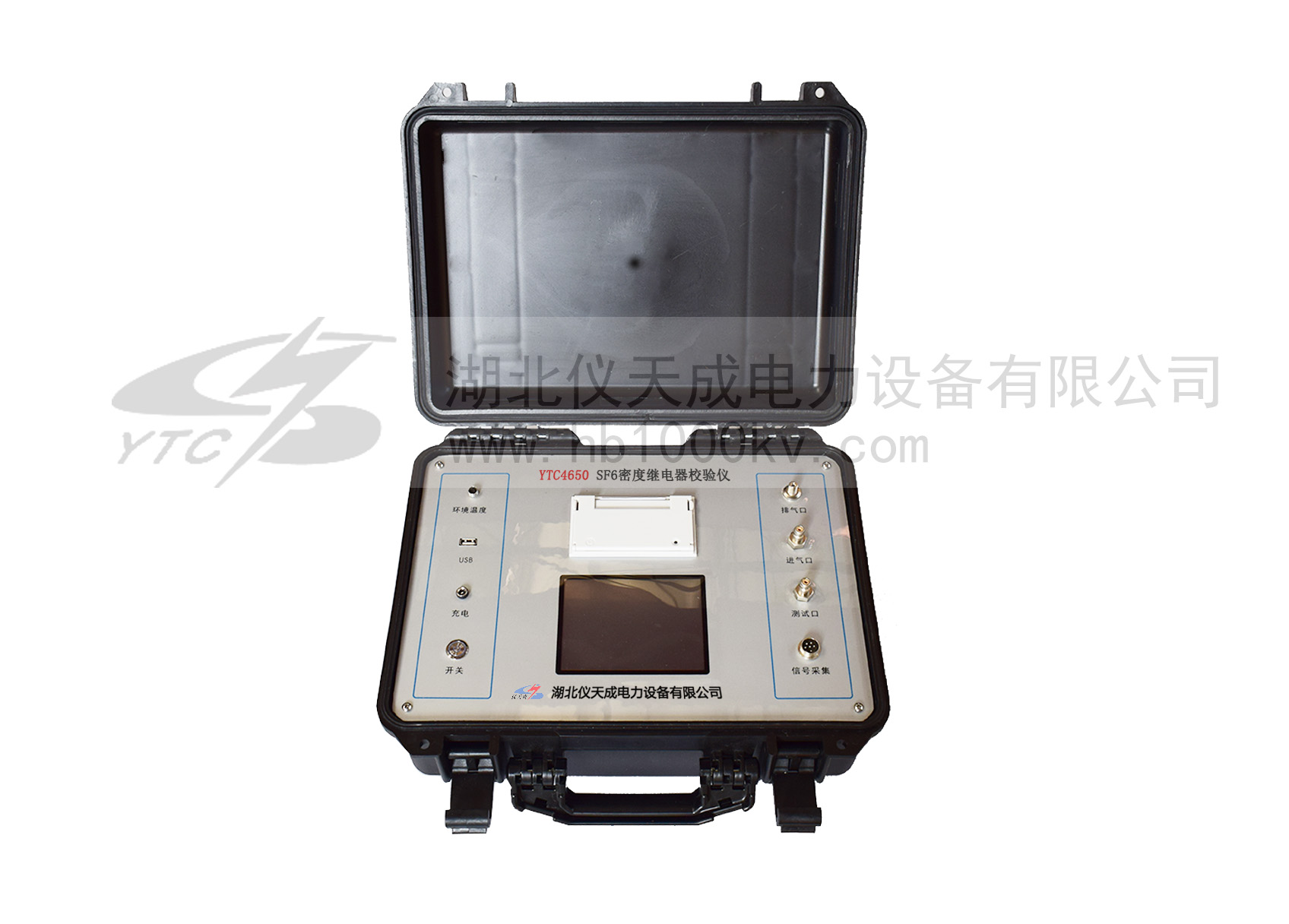

YTC4650 SF6密度继电器校验仪

YTC4650 SF6密度继电器校验仪采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器。
　本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，免除了仪器送检和返厂校验的难题。
- 自动化程度高、重复性好、可靠性高
- 可以测试相对和绝对压力两种继电器
- 配有多种开关过渡接头，操作使用方便

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

产品简介：
YTC4650型智能型SF6密度继电器校验仪，是一种智能化全自动SF6密度继电器校验仪器。YTC4650 SF6密度继电器校验仪采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、安全运行、预试和维护提供方便。
　　在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6 气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。 YTC4650型智能型SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。

产品特征：
1. 本校验仪采用高速单片机为核心的测控系统，自动化程度高、重复性好、可靠性高。
2. 仪器可以测试相对和绝对压力两种继电器。
3. 仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单（5.7寸真彩屏）。
4. 仪器自动采集信号对SF6密度继电器进行触点电阻测量。
5. 仪器有数据存储功能（可存储40组数据）并具有掉电数据保护功能，方便以后对测量数据的查询。
6. 仪器可通过USB接口将测试数据上传PC机，自动生成专用测试数据表格。
7. 仪器可对常温压力表和密度表进行校验，并报表式打印测试结果。
8. 仪器管路全部采用快速接头，连接方便。
9. 仪器内部具有时钟功能，也可在线对时钟进行修正。
10. 仪器具有校验功能，以确保仪器的校验精度。
11. 仪器采用高精度压力传感器和世界先进的压力控制元件。

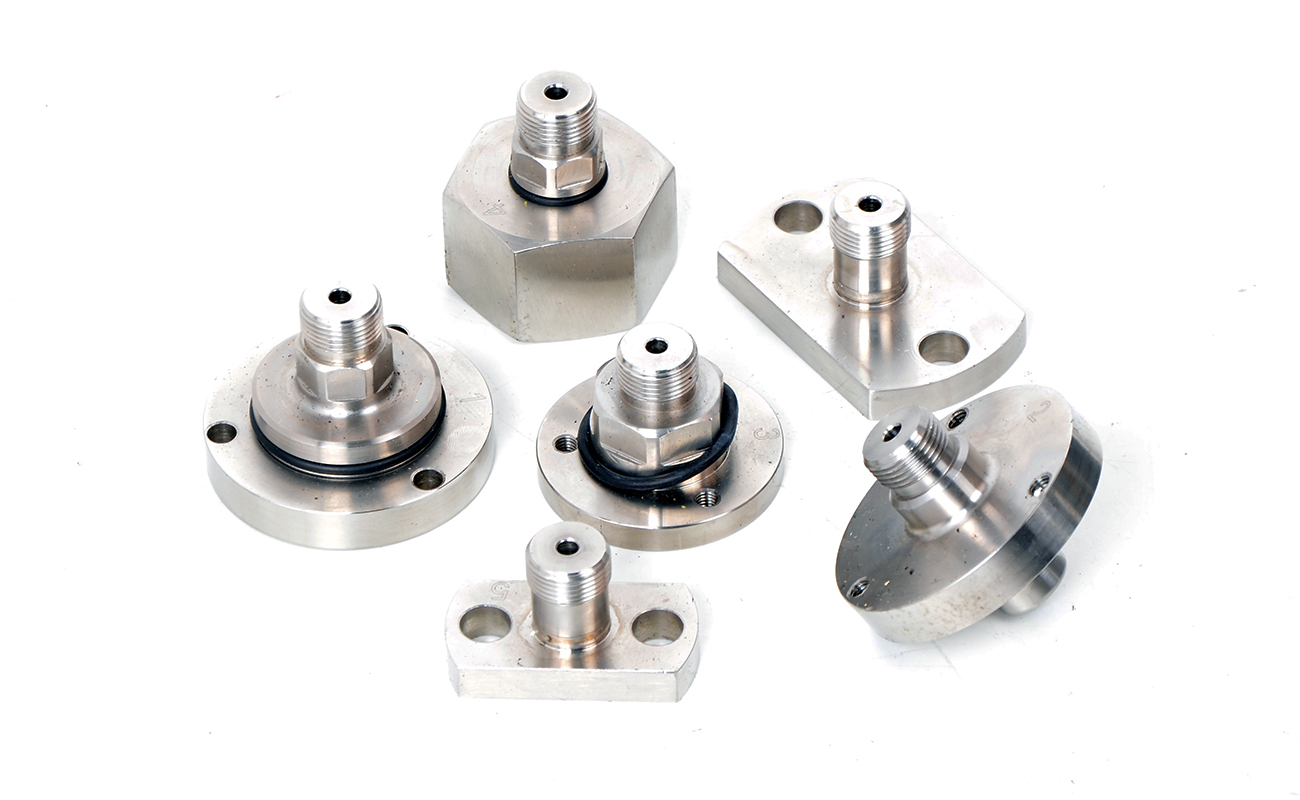

12. 仪器配有多种开关过滤接头，操作使用方便。
13. 仪器具有继电器触点不带电测试功能，触点不带电时由内部提供DC24V电源，选择DC24V时可保证触电在有油膜的情况下信号可靠采集。

产品别称：密度继电器校验仪、SF6密度继电器校验仪、继电器测试仪。

技术参数 TECHNICAL PARAMETERS

项目	技术参数
测量方式	自动测量
工作电源	AC220V±10% 50Hz/内置电池
测量精度	0.2级
显示方式	5.7寸真彩液晶显示
测量范围	0～1.0Mpa
压力显示分辨率	0.0001Mpa
测量压力类型	绝对压力和相对压力
触点电阻测量精度	±0.5%
触点电阻测量范围	0-10Ω
触点电阻分辨率	0.01Ω
测量触点电压	DC24V
温度采集方式	自动和手动
仪器使用温度	-30～60℃（最佳使用温度 5～50℃）
存储容量	1000组
通讯接口	USB
输入方式	触摸
打印方式	热敏打印
温度范围	-50℃～125℃ 分辨率0.1℃
仪器重量	6.0Kg
尺寸重量	主机箱	440×300×280mm
	附件箱	380×250×150mm

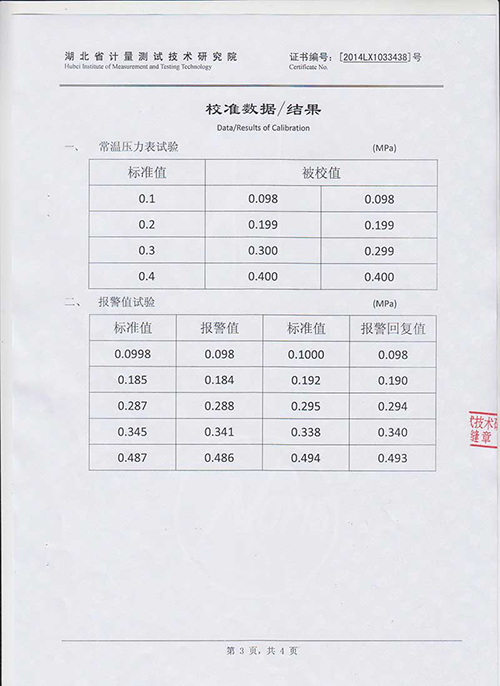

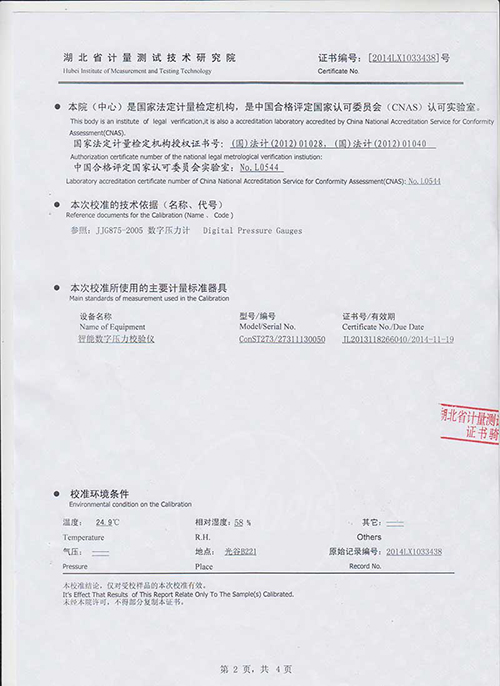

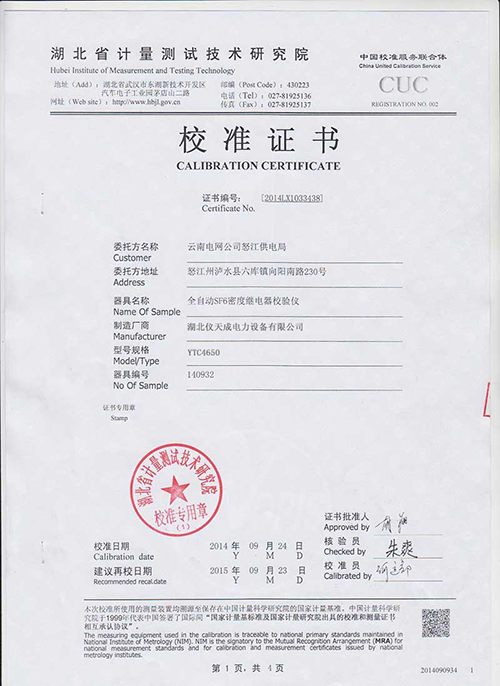

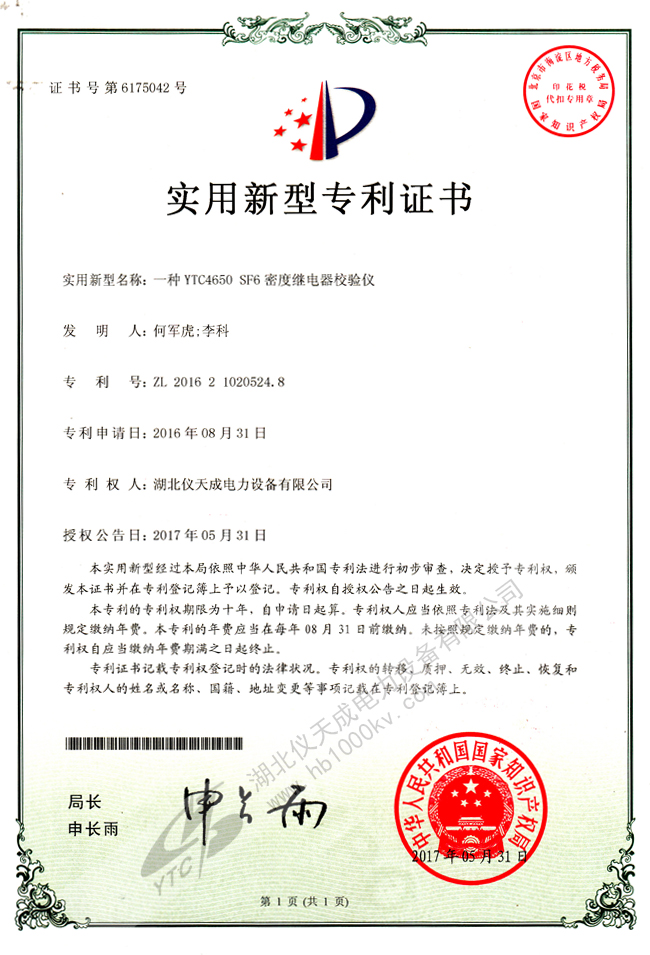

专利证书	质检报告	质检报告	质检报告
