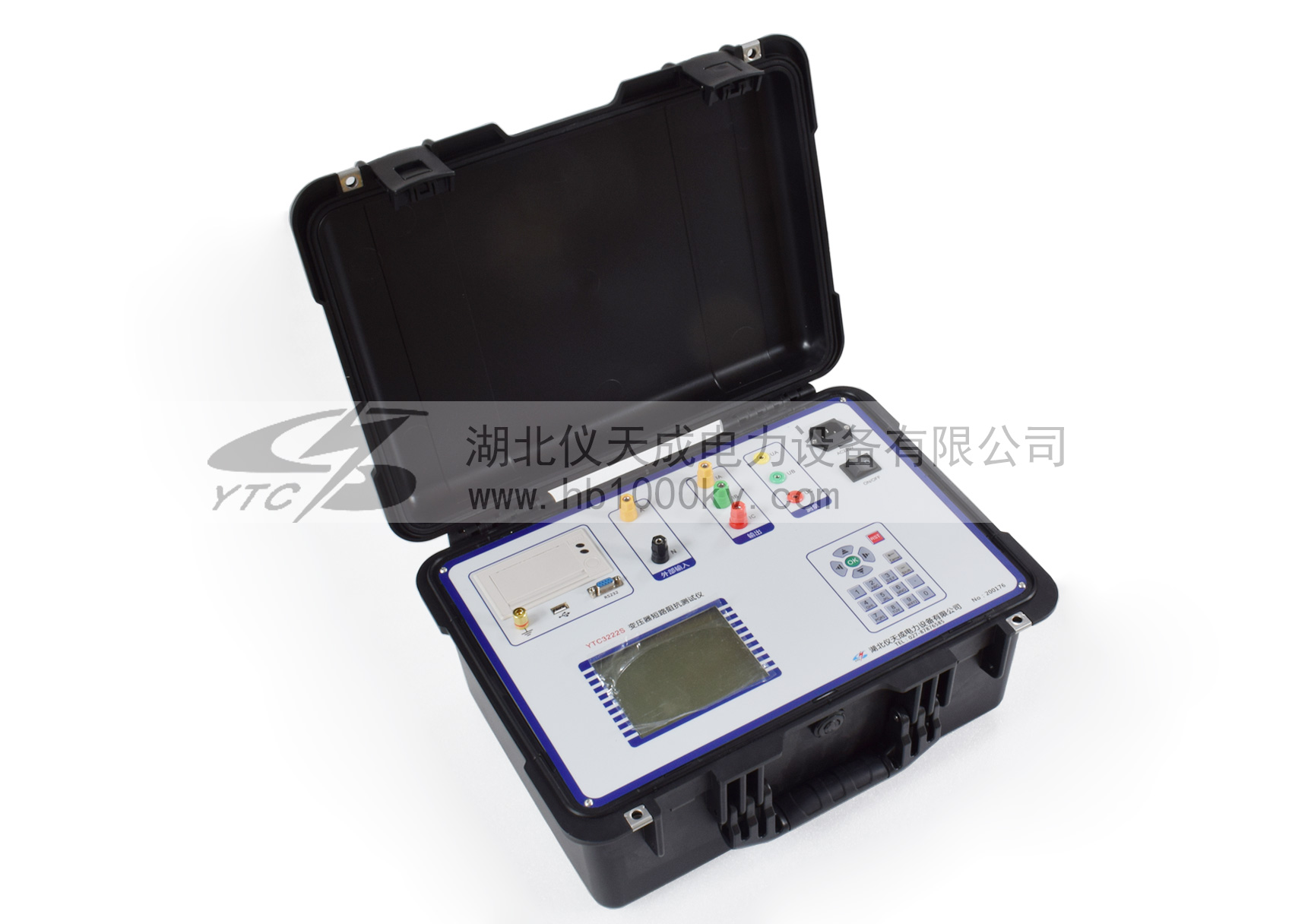

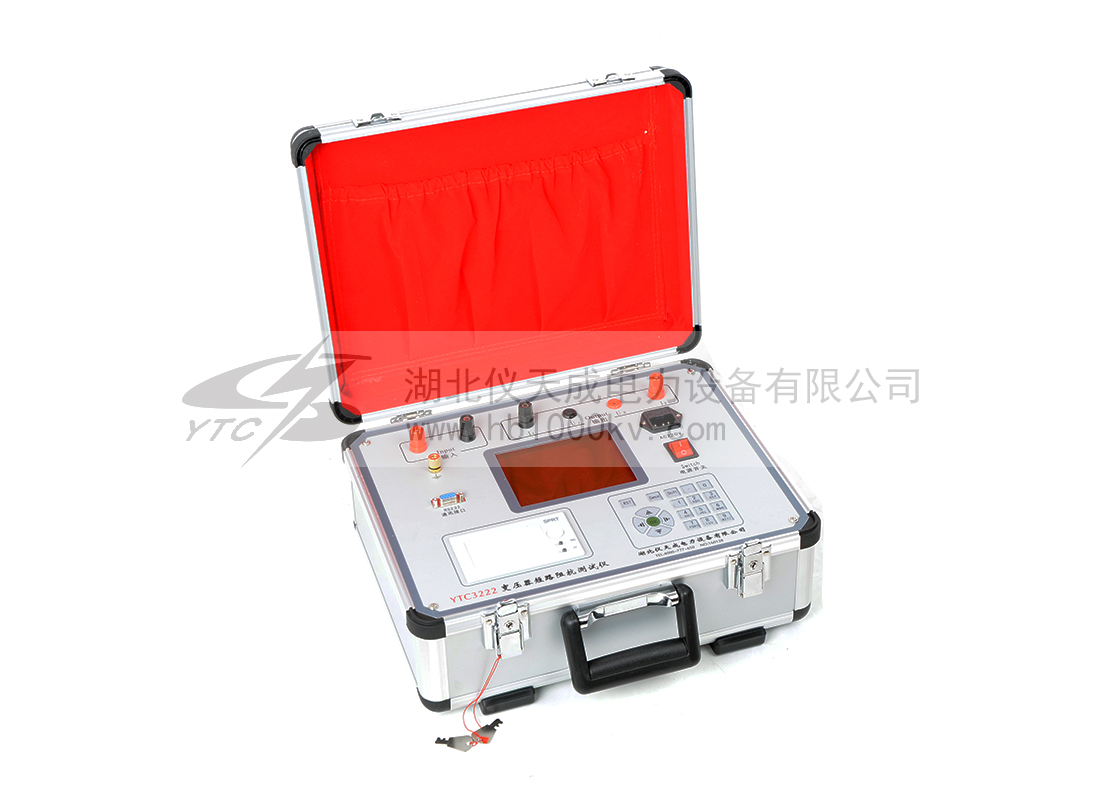

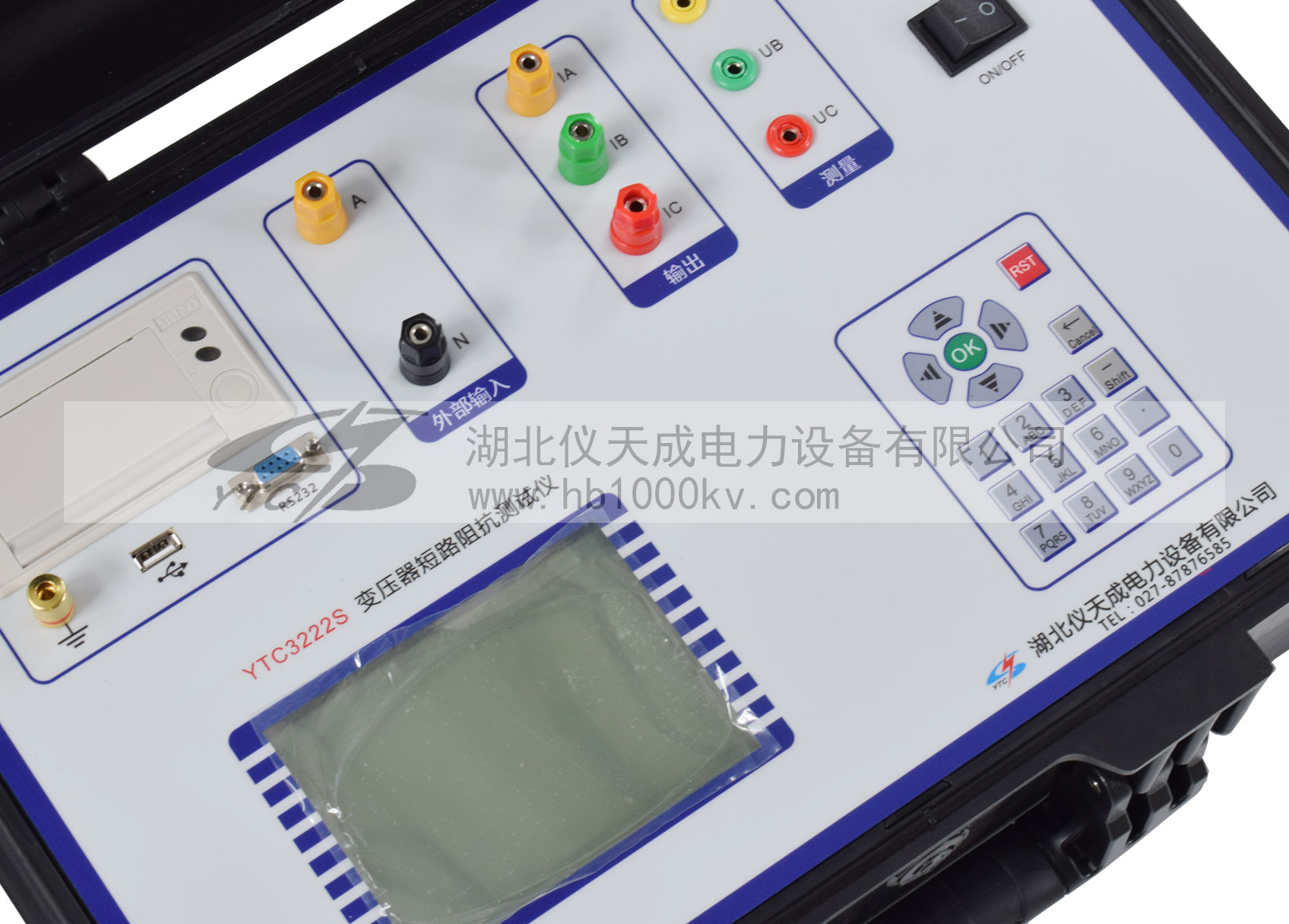

YTC3222S变压器短路阻抗测试仪

       我公司生产的YTC3222S变压器短路阻抗测试仪可以比较变压器受到短路电流的冲击前后测得的短路阻抗值,根据其变化大小,初步估计绕组变形程度。变压器短路阻抗试验鉴定运行中变压器受到短路电流的冲击,或变压器在运输和安装时受到机械力撞击后,检查其绕组是否变形的直接方法, 它对于判断变压器能否投入运行具有重要的意义。该仪器体积小,重量轻,操作简单。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

YTC3222S变压器短路阻抗测试仪内部自带可调电源输出,特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量的仪器。
产品特征:
1. 仪器自带可调电源输出,无论单相、三相变压器,只需一次接线,仪器即可完成所有绕组对的测量,试验、接线简单。
2.满足《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。
3.《DL/T1093-2008》明确规定:5.4.1a,“原则上单相参数用单相法测试”;5.4.1e,“测试结果出现异常时,应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式,对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。
4.仪器内部采用锁相环技术,同步采样交流信号,测量数据准确。
5.该仪器可测量电压,电流,功率,频率等。
6.单机测量电压、电流范围宽,支持外接CT、PT进一步扩展测量范围。
7.内置不掉电存储器,可长期存储测量数据,仪器自带打印机。
8.测试数据可导入计算机,方便进一步分析或存储。
9.全部中文菜单及操作提示,操作简单直观。
10.透反式大屏幕液晶,在太阳直射下可清晰显示。
产品别称:
变压器短路阻抗测试仪、变压器阻抗测试仪、短路阻抗测试仪




产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

项目 技术指标及参数
测试精度 电压、电流: 0.2级
功率 COSφ>0.1: 0.5级;
COSφ≤0.1:1.0级
阻抗 COSφ>0.1: 0.5级;
COSφ≤0.1:1.0级
电压测量范围 AC  3V~300V
内部电源输出范围 电压0~250V,电流0~10A
电流测量范围 AC  0.2A~20A
工作温度 -10℃~50℃
工作湿度 0~80%
工作电源 AC220V±10﹪ 50Hz±1Hz
外形尺寸 360mm×220mm×150mm
仪器重量 5Kg

应用领域 APPLICATION FIELD

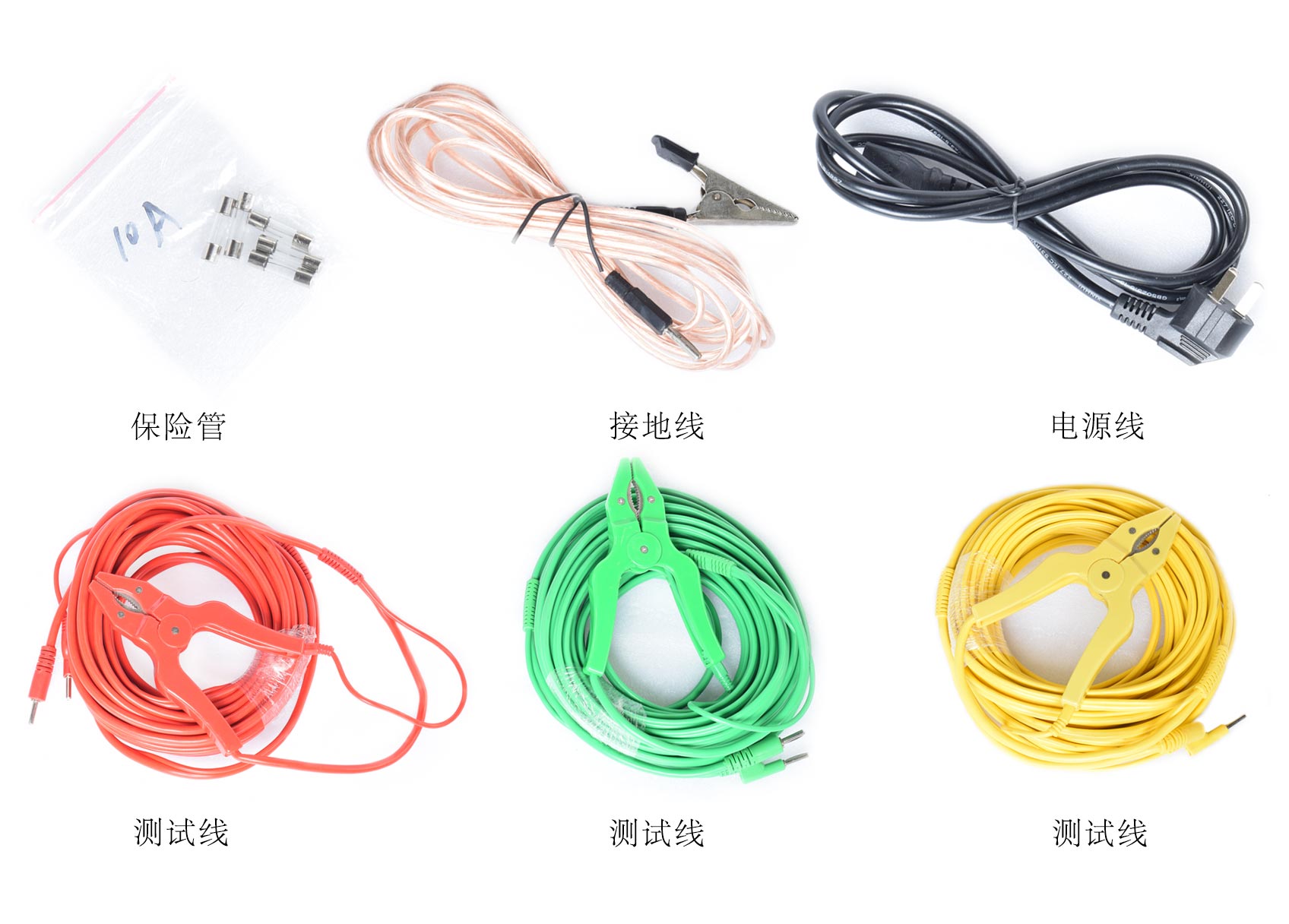

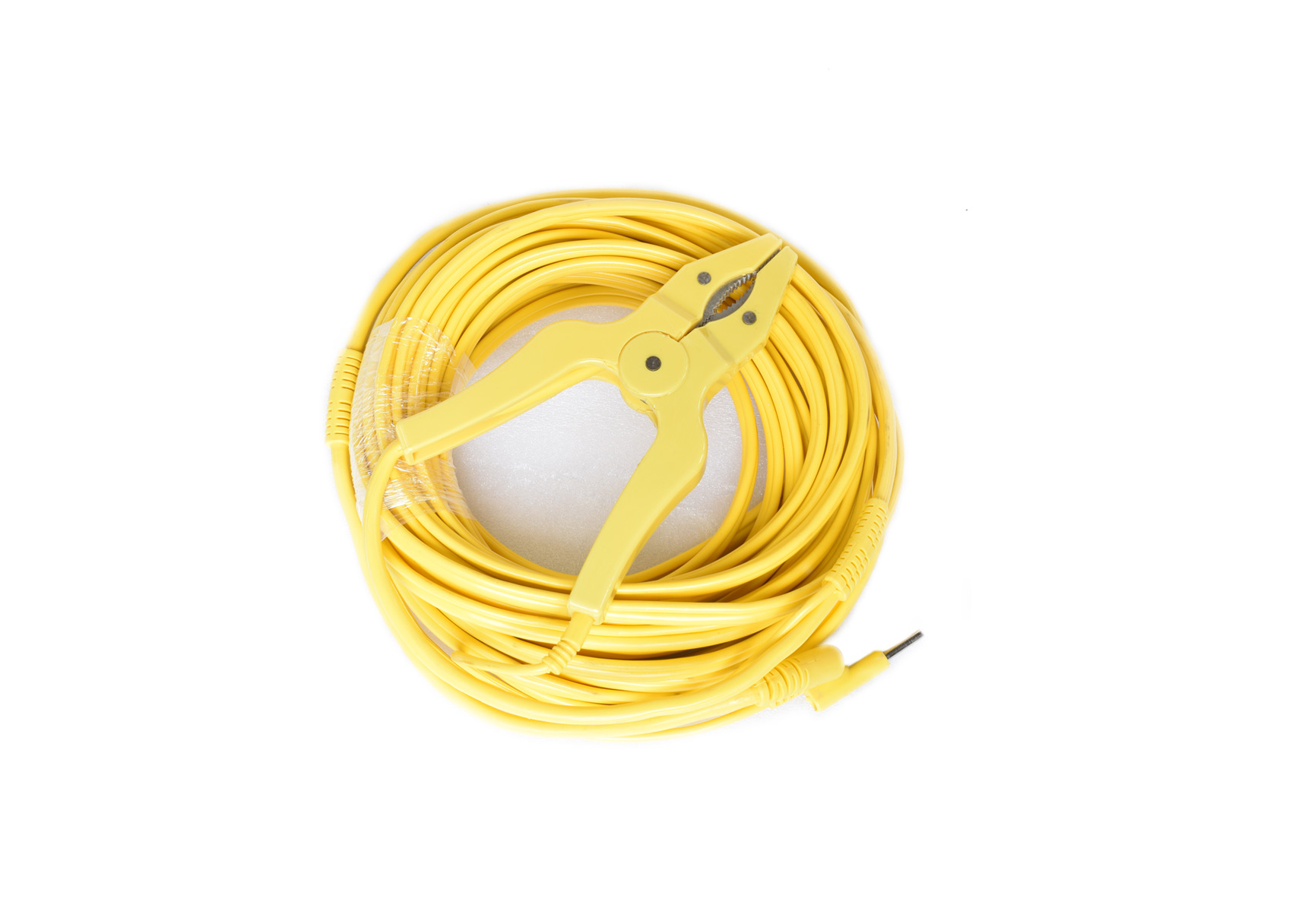

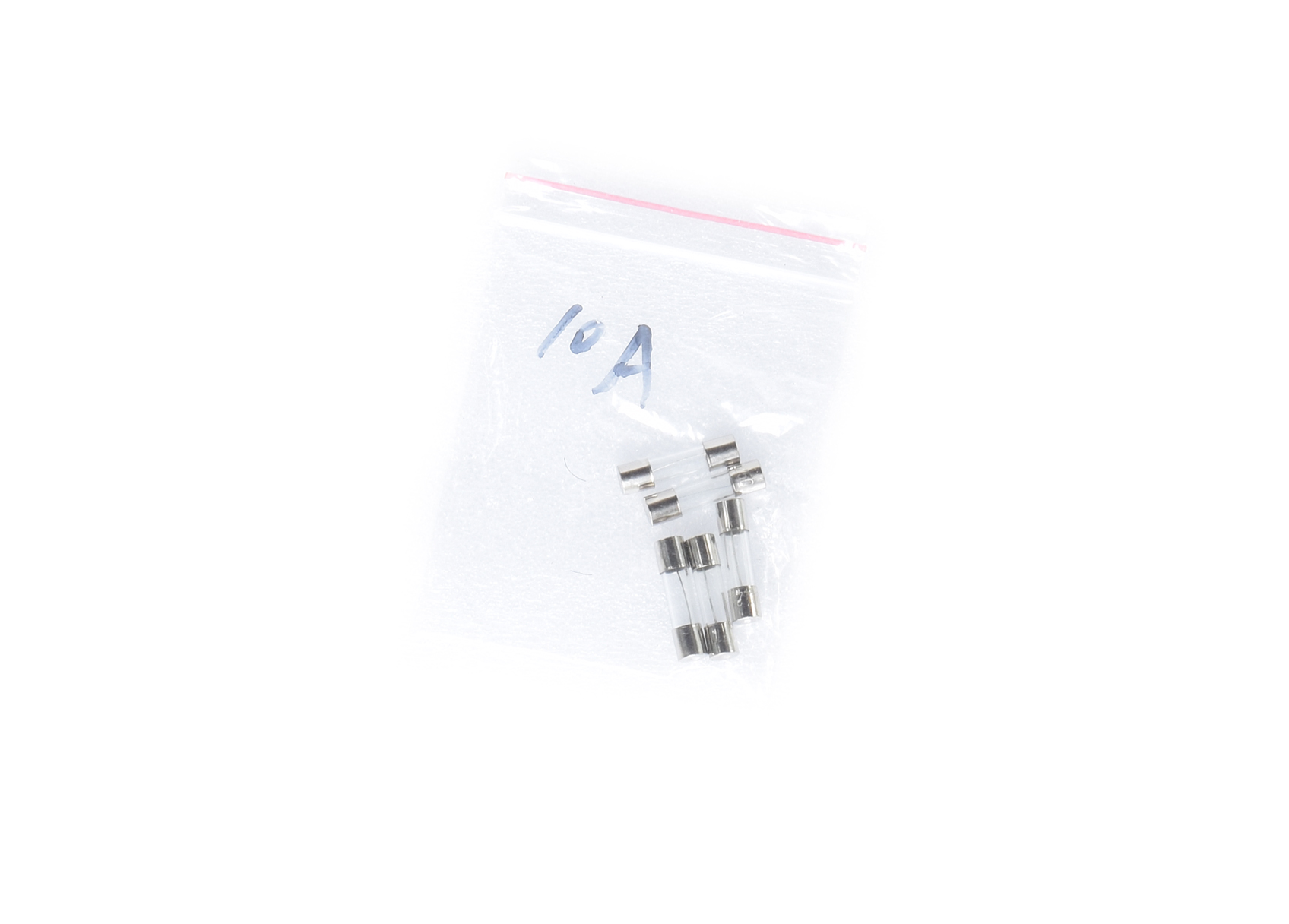

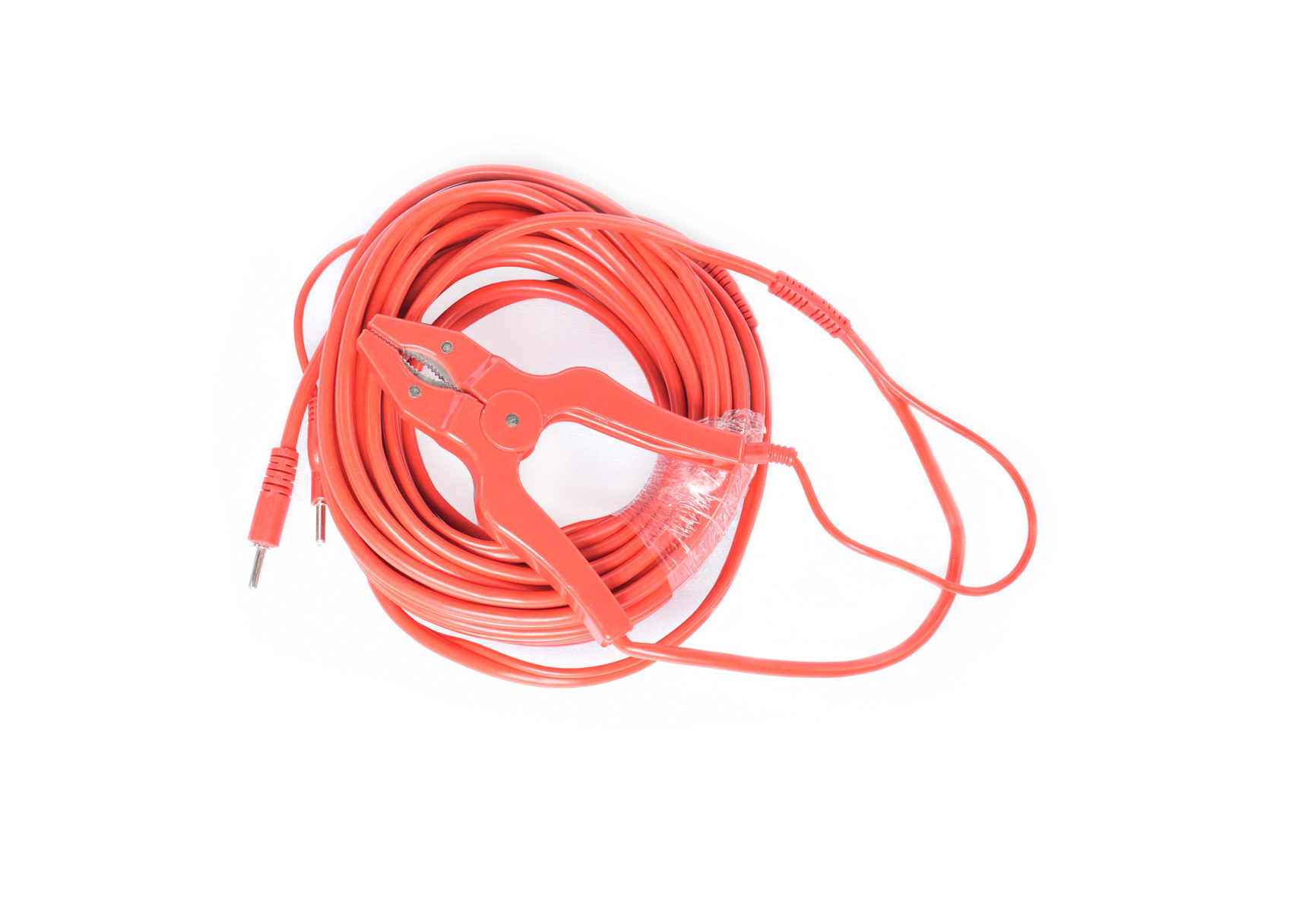

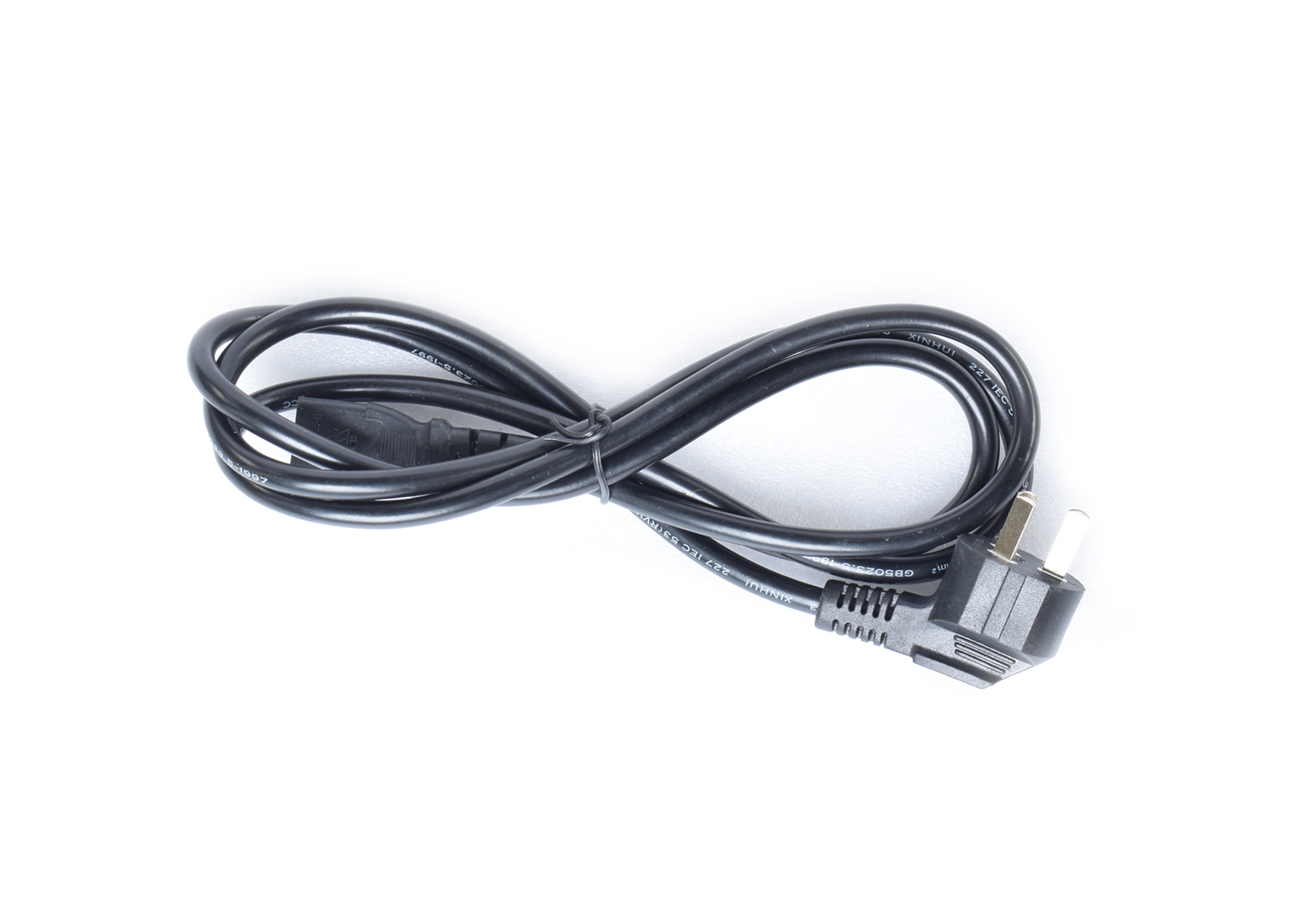

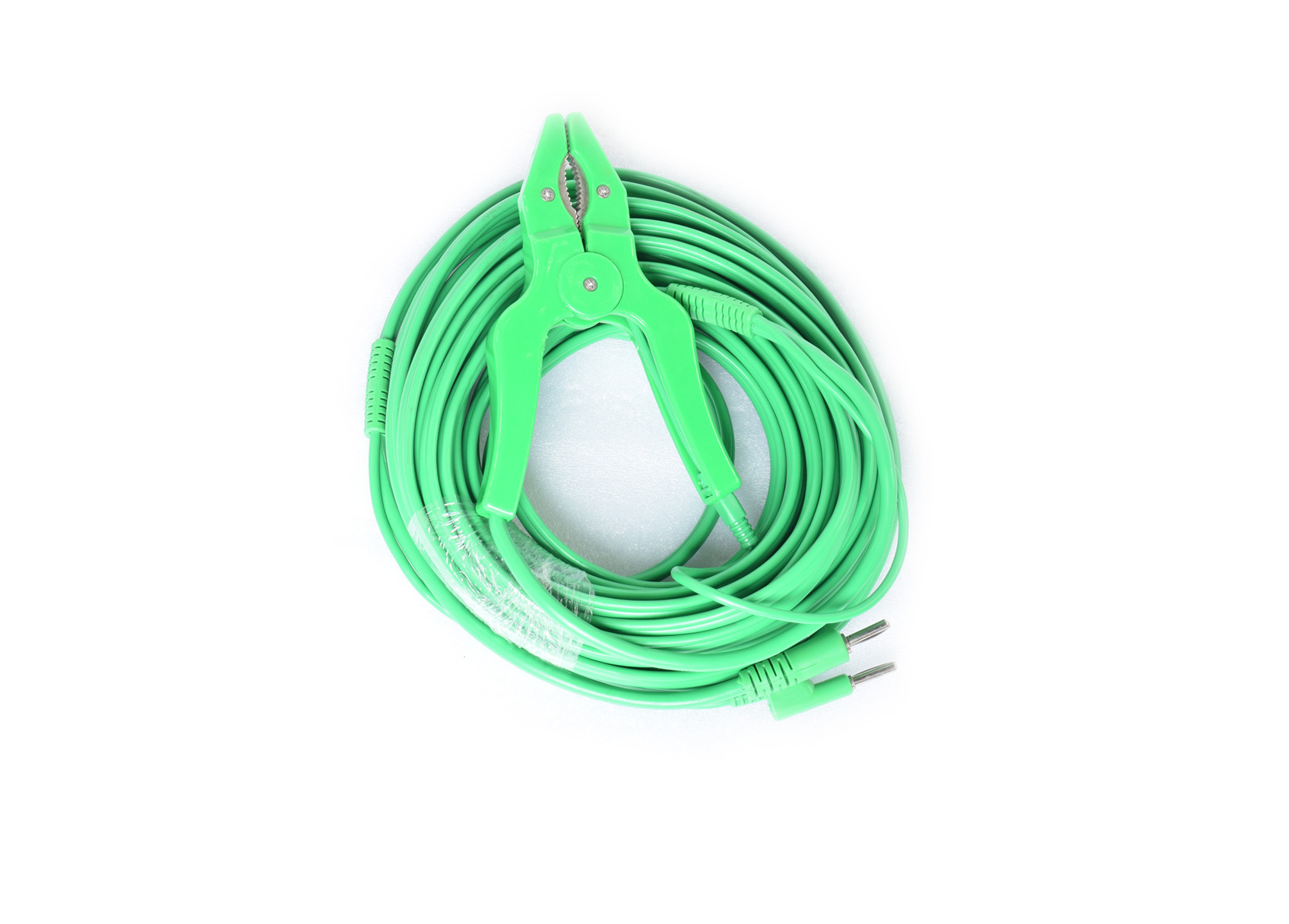

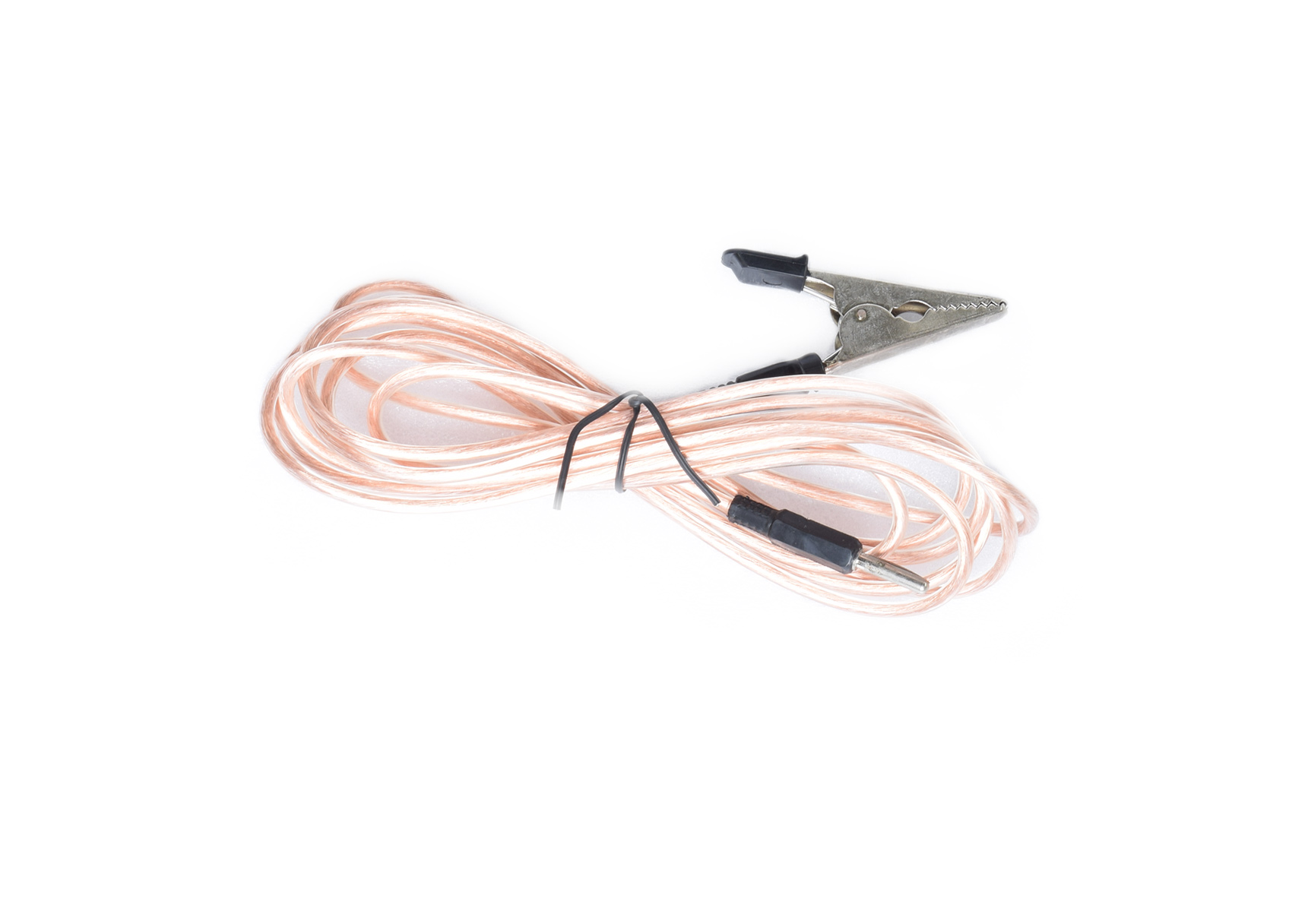

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 ITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。

产品型号使用证书产品型号使用证书 质量管理体系证书质量管理体系证书 外观设计专利证书外观设计专利证书
