YTC3000接地电阻测试仪

本公司研发的YTC3000接地电阻测试仪采用全新数字及微处理技术，4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术。
具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。
广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

13317108516027-878765853027182076719388481

产品简介 PRODUCT INTRODUCTION

产品简介：
YTC3000接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用全新数字及微处理技术，4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

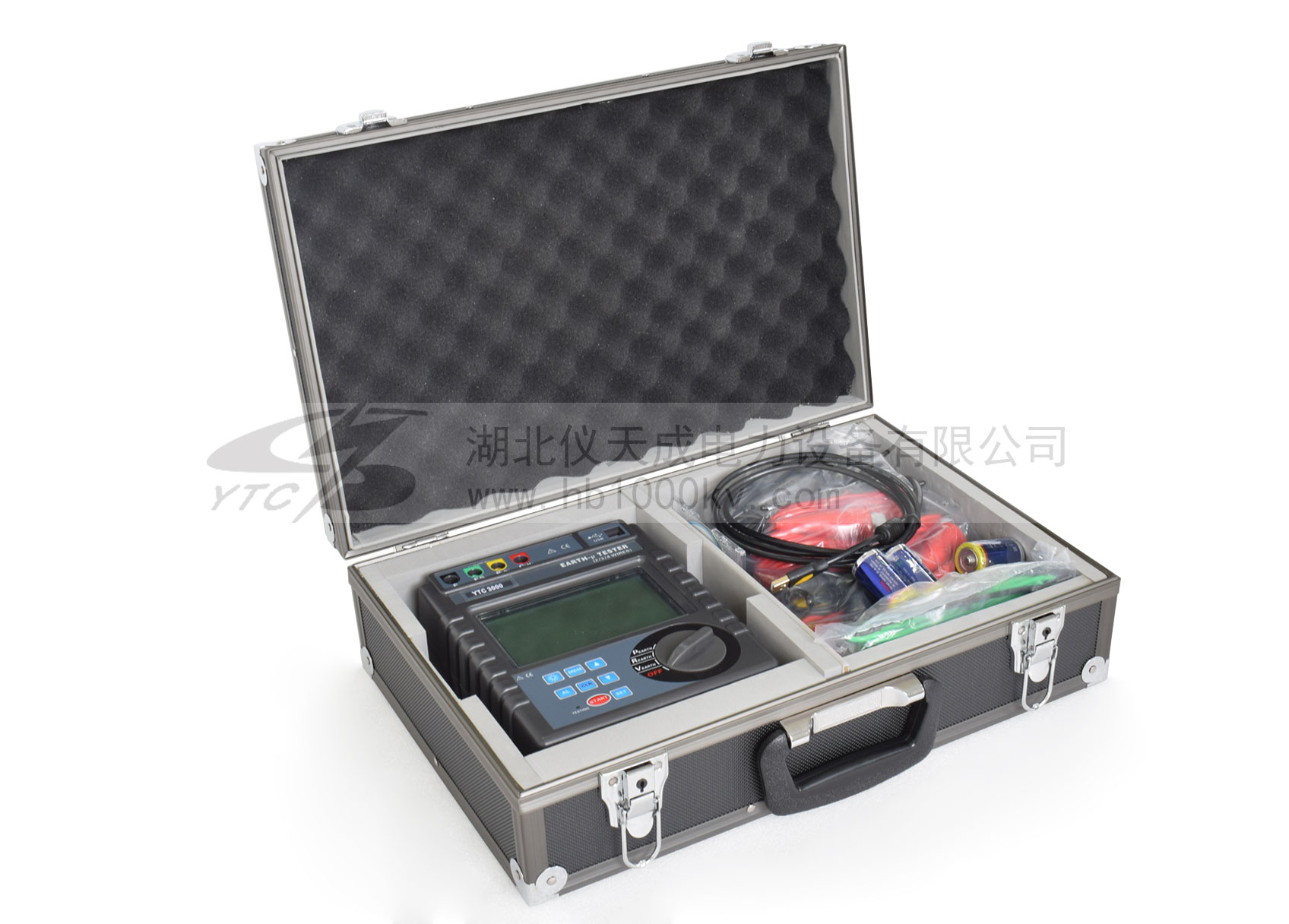

YTC3000接地电阻测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，蓝屏背光，棒图指示，一目了然。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。

产品别称：接地电阻仪、接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等、智能接地电阻测试仪。

技术参数 TECHNICAL PARAMETERS

1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	----
环境湿渡	40%～60%	＜80%	----
仪表工作电压	9V±0.1V	9V±1.5V	----
辅助接地电阻值	＜100Ω	＜30kΩ	rC、rP
干扰电压	无	＜20V	----
干扰电流	无	＜2A	----
测R时电极间距	a＞5d	a＞5d	----
测ρ时电极间距	a＞20h	a＞20h	----

2．一般规格

功能	二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量
电源	DC 9V (碱性干电池 R14S 1.5V 6节，连续待机300小时)
量程	接地电阻：0.00Ω～30.00kΩ
量程	土壤电阻率：0.00Ωm～9000kΩm
测量方式	精密4线、3线法测量、简易2线测量接地电阻
测量方法	接地电阻：额定电流变极法，测量电流20mA Max 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间）
测试频率	128Hz/111Hz/105Hz/94Hz(AFC)
短路测试电流	AC 20mA max
开路测试电压	AC 40V max
测试电压波形	正弦波
电极间距范围	可设定1m～100m
换档	接地电阻：0.00Ω～30.00kΩ全自动换档
换档	土壤电阻率：0.00Ωm～9000kΩm全自动换档
背光	可控白屏背光，适合昏暗场所使用
显示模式	4位超大LCD显示，蓝屏背光
测量指示	测量中LED闪烁，LCD倒计数,进度棒图指示
LCD尺寸	128mm×75mm
LCD显示域	124mm×67mm
仪表尺寸	高宽厚：212mm×175mm×76mm

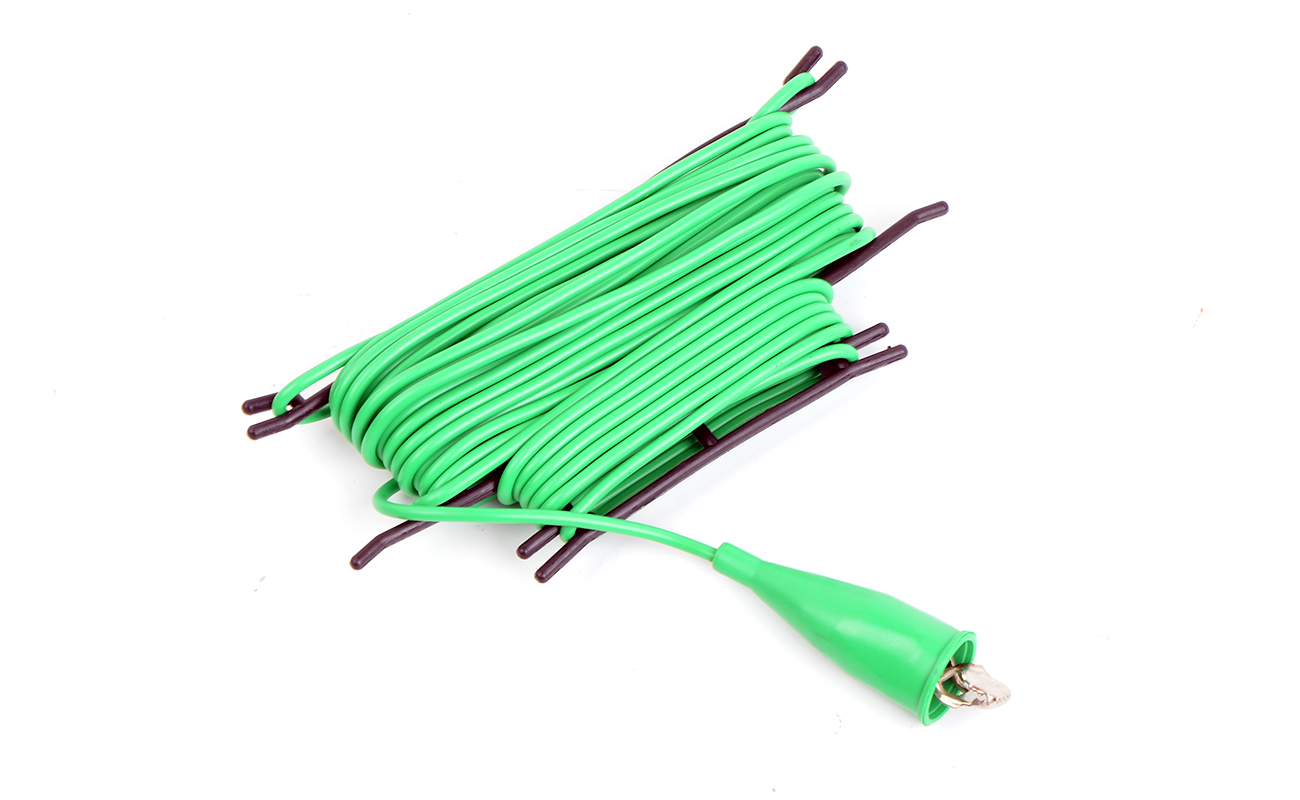

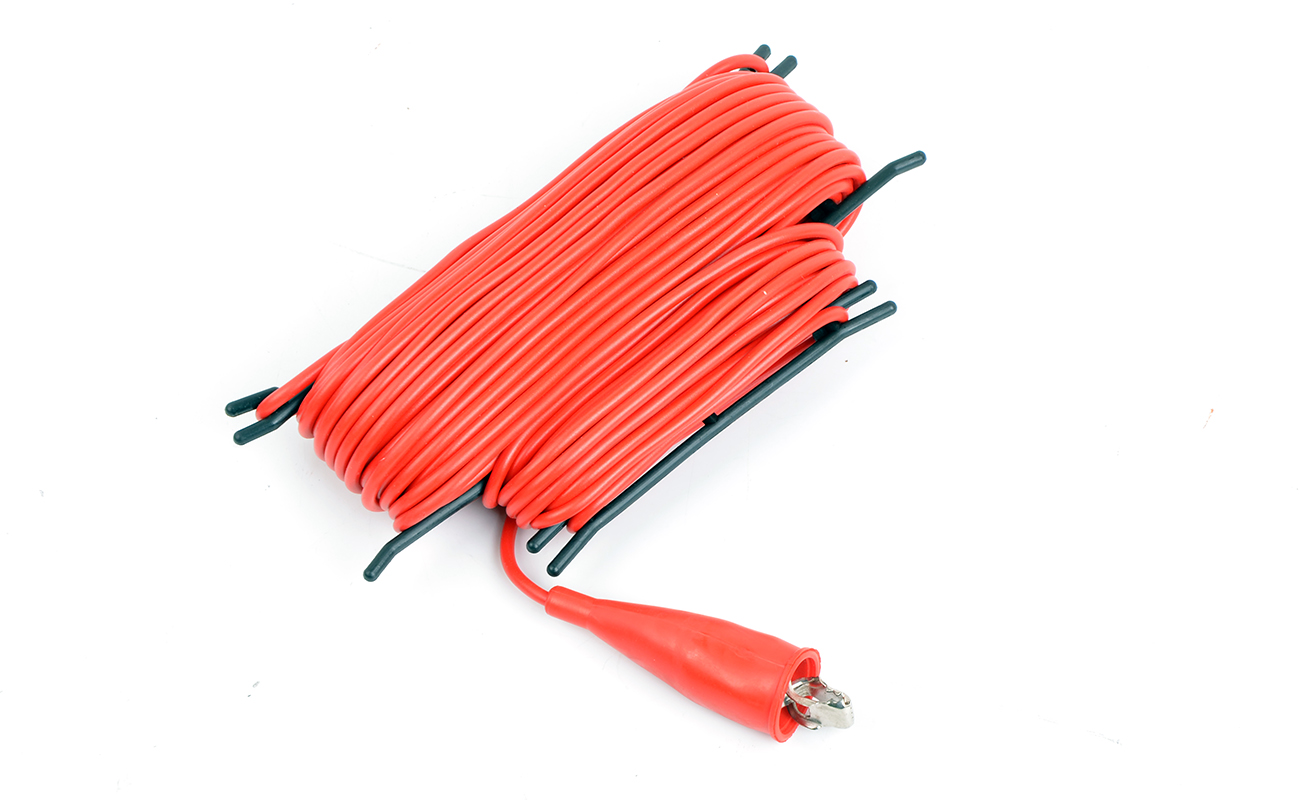

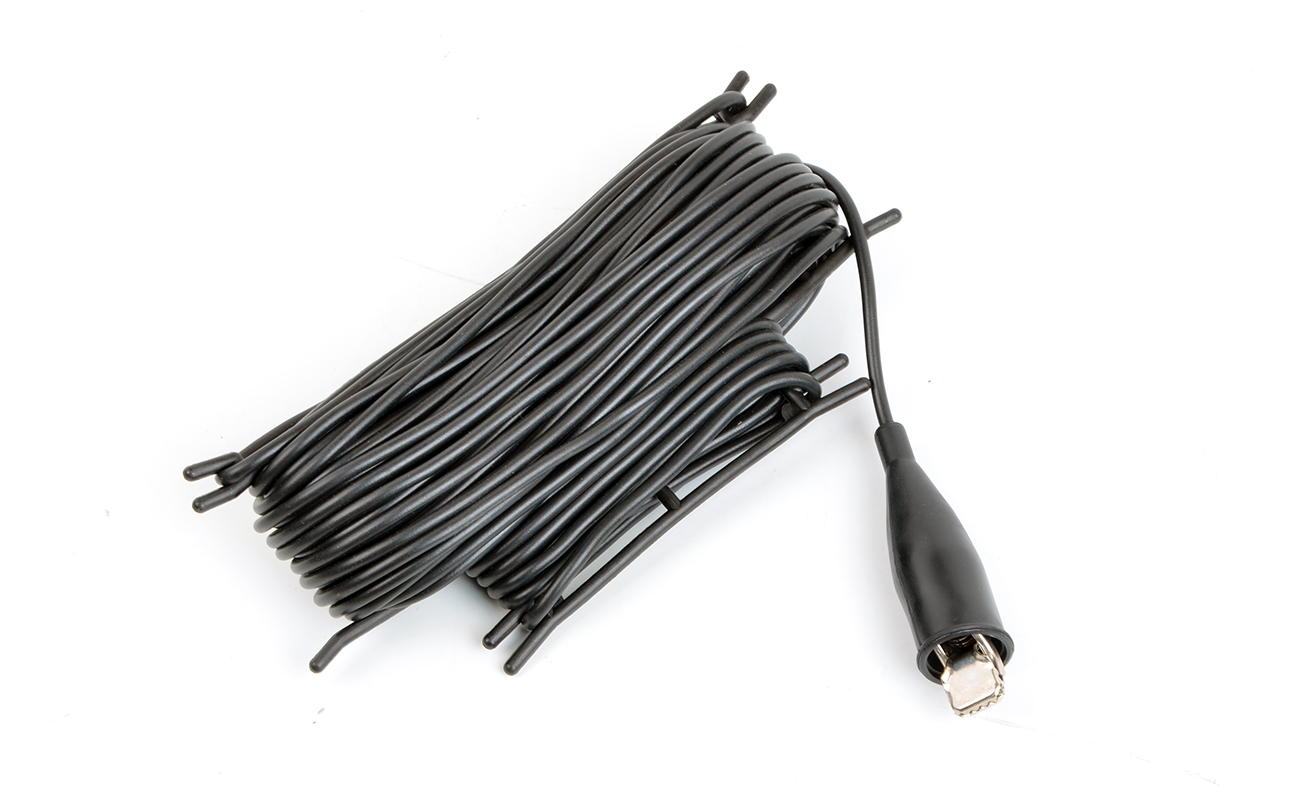

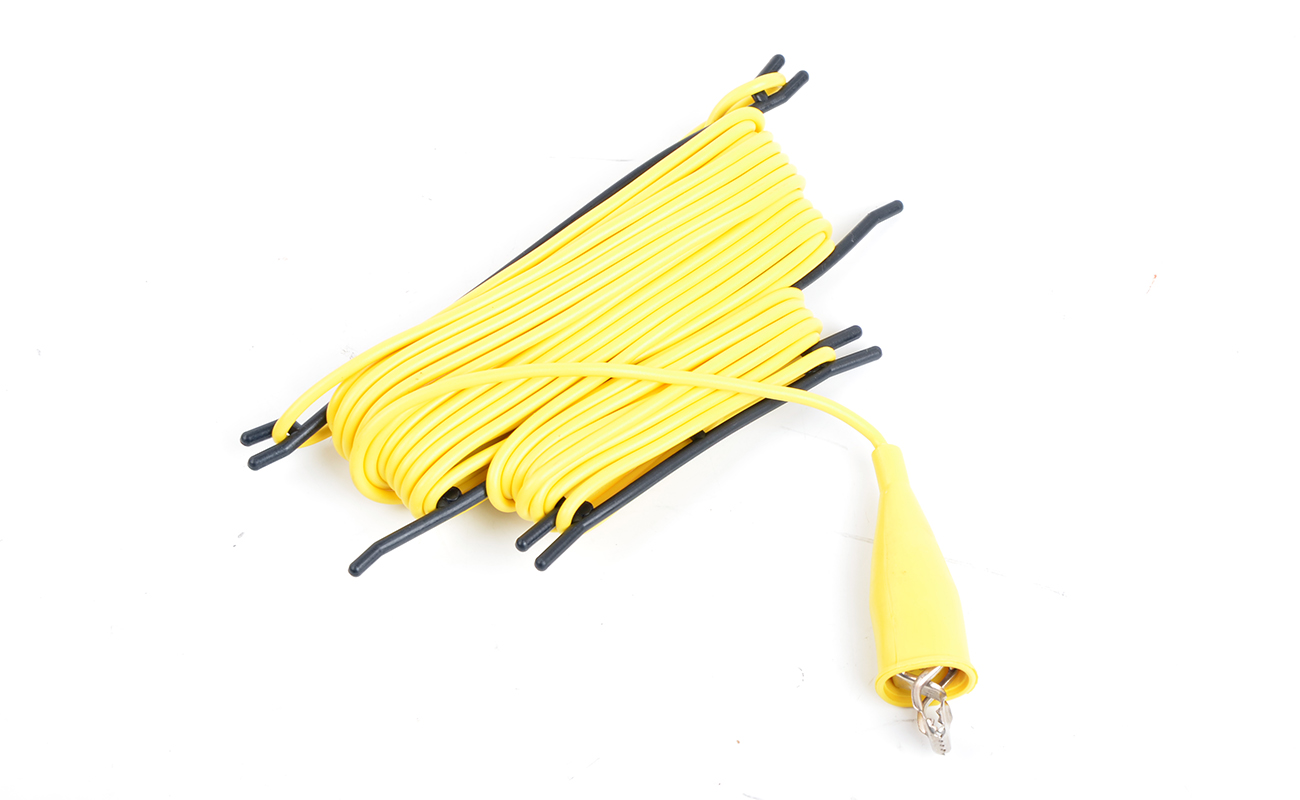

标准测试线	4条：红色20m，黑色20m，黄色10m，绿色10m各1条

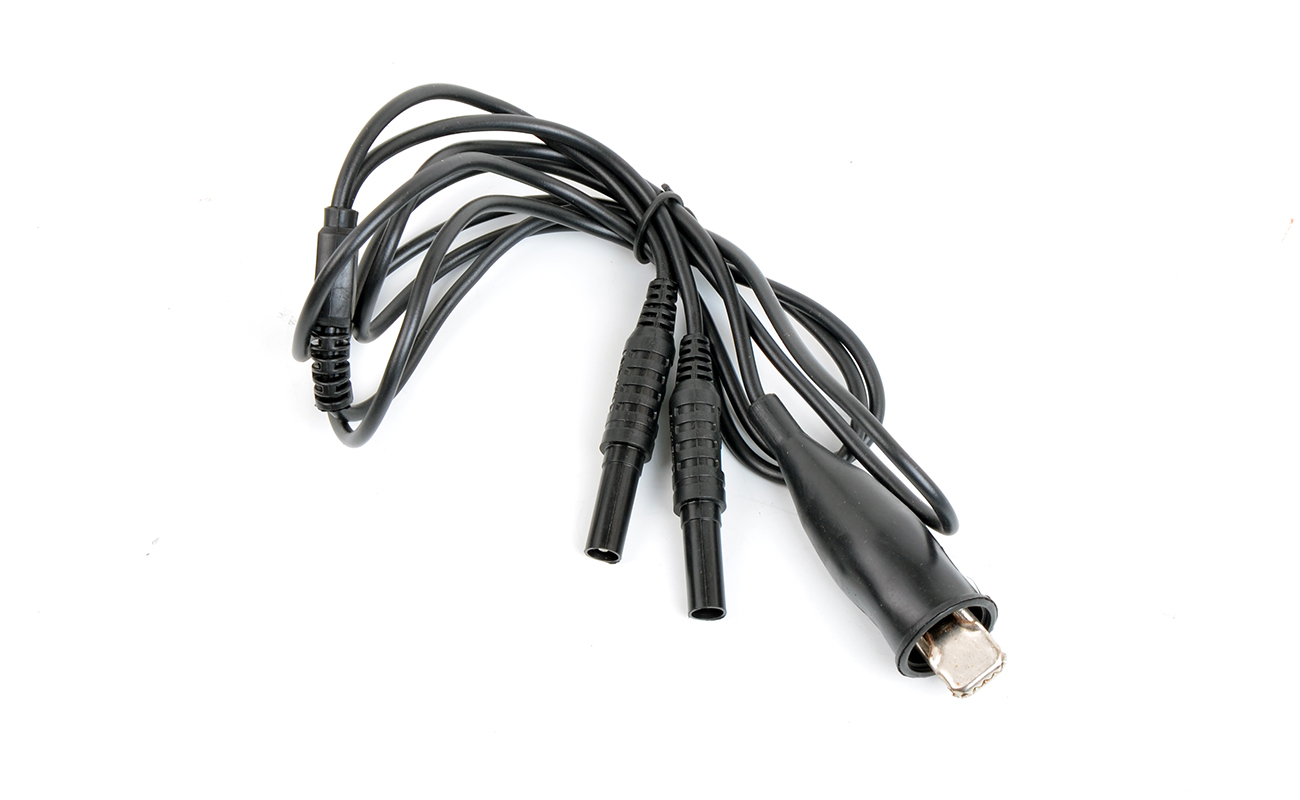

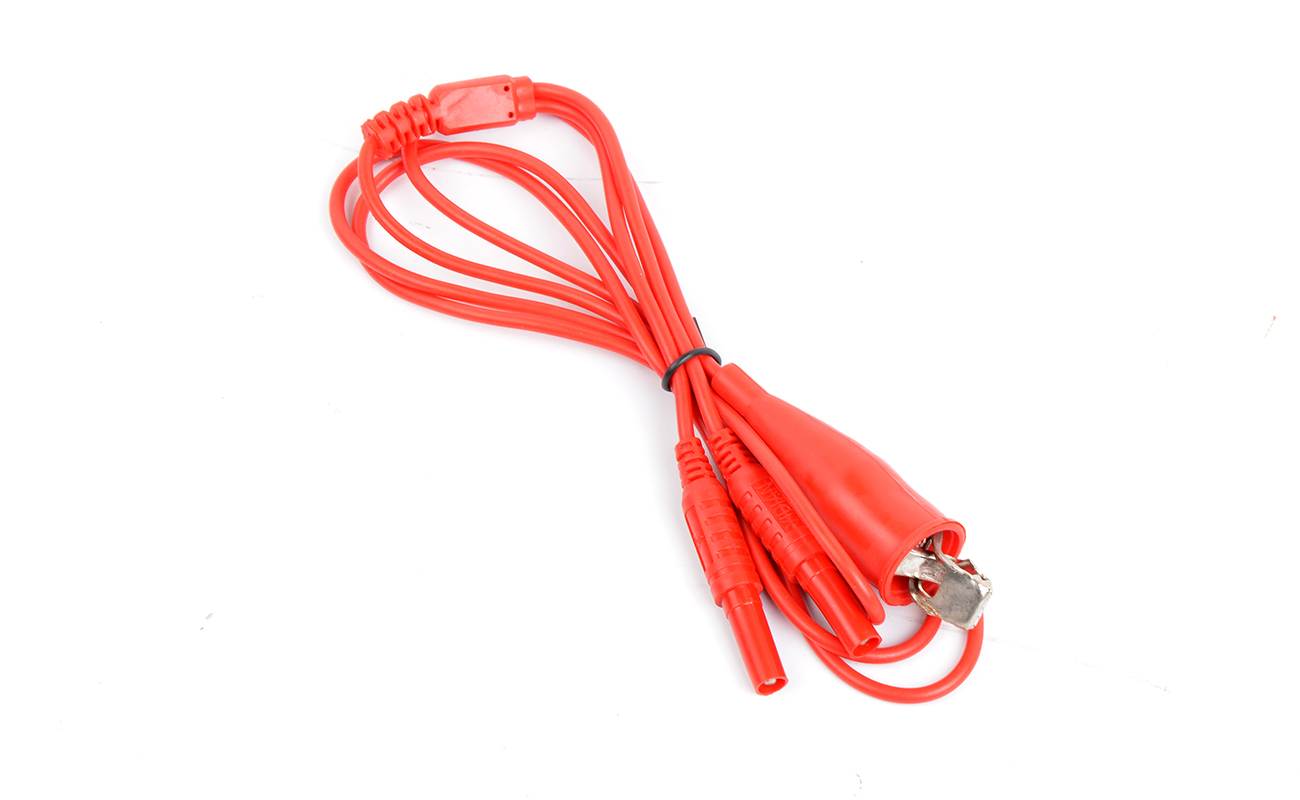

简易测试线	2条：红色1.6m，黑色1.6m各1条

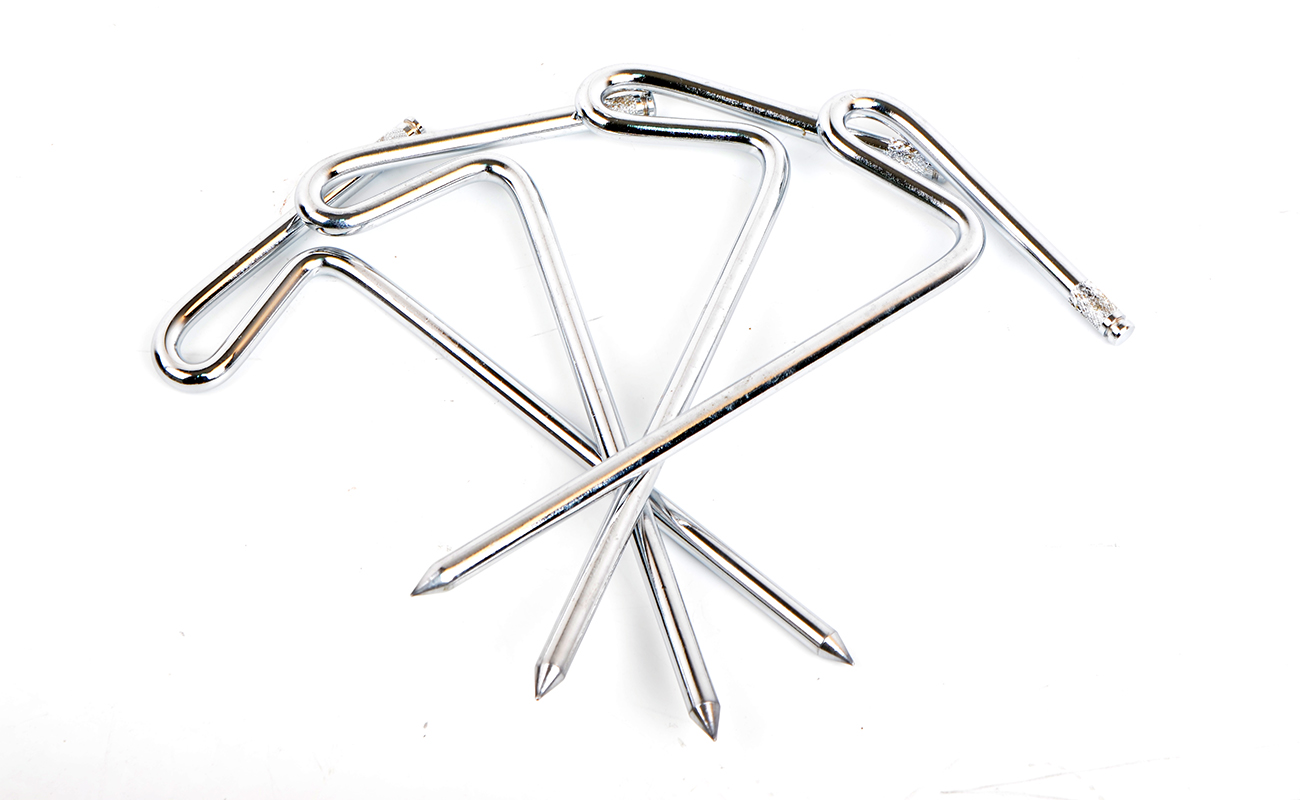

辅助接地棒	4根：φ10mm×150mm
测量时间	对地电压：约3次/秒
测量时间	接地电阻、土壤电阻率：约5秒/次
测量次数	5000次以上(短路测试，测1次，停30秒再测)
线路电压	AC 600V以下测量
RS232接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印

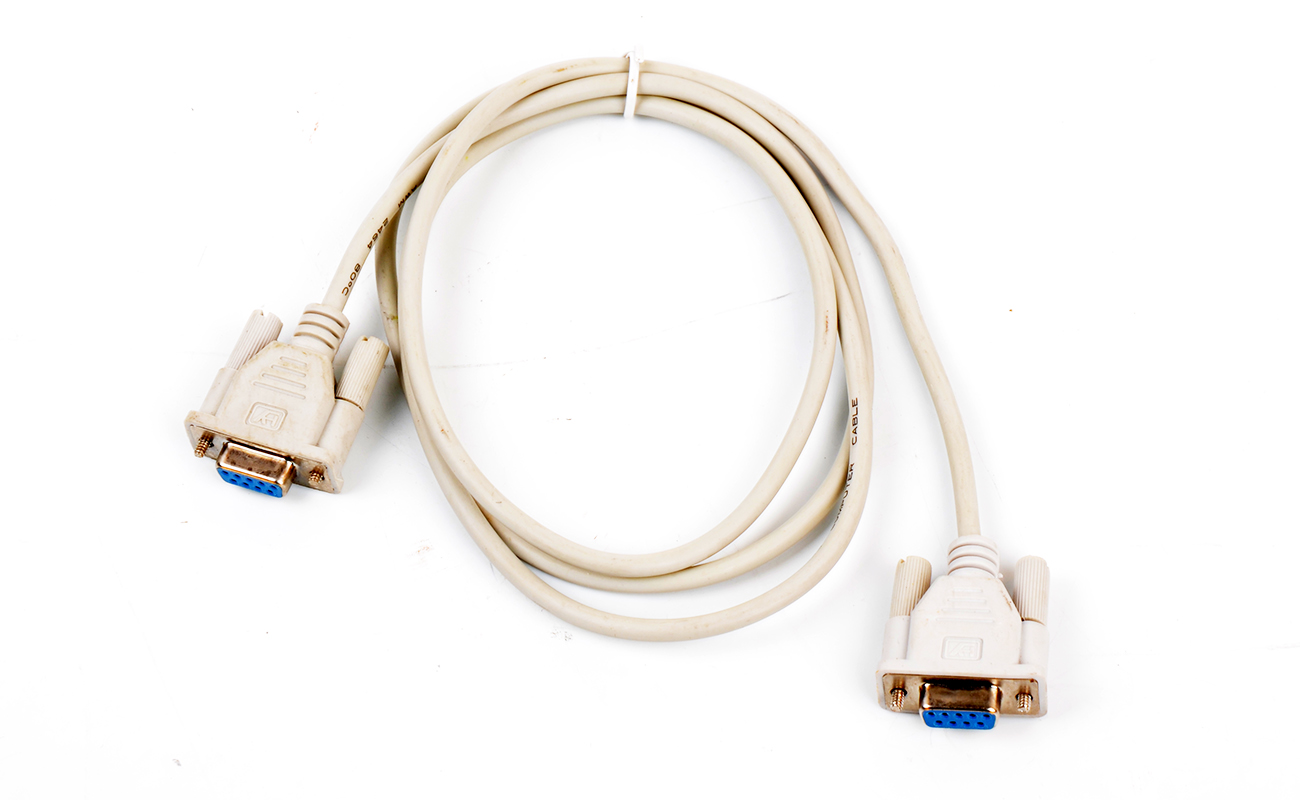

通讯线	USB通讯线1条，长1.5m
数据存储	300组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据保持	保持数据时“HOLD”符号指示
数据查阅	查阅数据时“READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试	具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
报警功能	测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示
电池电压	当电池电压降到约7.5V时，电池电压低符号显示，提醒更换电池
功耗	待机: 约20mA(背光关闭)
	开机开背光：约45mA(背光关闭25mA)
	测量：约100mA(背光关闭)
质量	总质量：4.5kg(含包装)
	仪表：1443g(含电池)
	测试线：1560g
	辅助接地棒：935g(4根)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
过载保护	测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。

3．基准条件下基本误差及性能指标

测量功能	测量范围	精度	分辨力
接地电阻 (R)	0.00Ω～30.00Ω	±2%rdg±3dgt	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±4%rdg±3dgt	10Ω
土壤电 (ρ)	0.00Ωm～99.99Ωm	根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9000kΩm		1kΩm
接地电压	AC 0.0～600V	±2%rdg±3dgt	0.1V

注：1. rC max或rP max时的附加误差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
2. 5V干扰电压时的附加误差≤±5%rdg±5dgt。
