YDQ(W)无局放工频耐压试验装置

YDQ(W)无局放工频耐压试验装置适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。如：电力变压器、互感器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压试验，用于检验各种绝缘材料、绝缘结构的耐受工频电压的绝缘水平。同时也可对以上被试品进行局部放电的测量。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

产品简介：
YDQ(W)无局放工频耐压试验装置适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。如：电力变压器、互感器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压试验，用于检验各种绝缘材料、绝缘结构的耐受工频电压的绝缘水平。同时也可对以上被试品进行局部放电的测量。

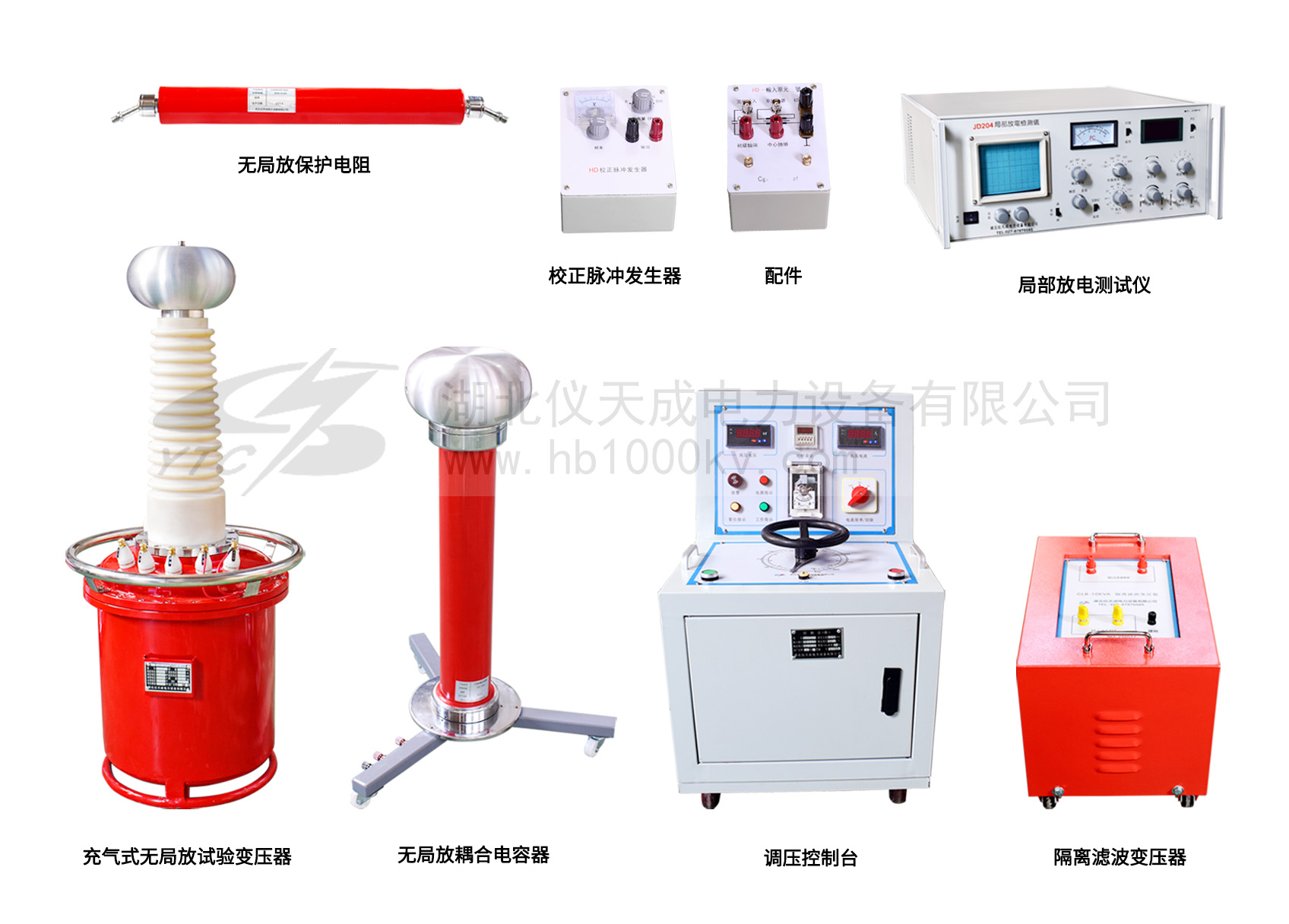

产品组成：
工频耐压试验装置：调压控制台：控制充气式无局放试验变压器输出指定的高电压；充气式无局放试验变压器：充气式无局放试验变压器主要是为整套试验装置提供稳定的高压电源；

局部放电测试仪：仪器经适当定标后能直读放电脉冲的放电量。

隔离滤波变压器：将试验变压器提供的高压电源经过隔离滤波变压器变成较纯净的高压电源；

无局放耦合电容器：取得高压电路中的脉冲信号经局放仪检测被试品的局放量；

无局放保护电阻：保护高压试验设备和被试品；

产品特征：
1、采用无局部放电环氧绝缘筒，局部放电量小，阻抗电压低，优于国际标准。
2、采用智能电子保护装置，可靠性高。
3、采用自动控制技术，智能化自动化程度高，抗干扰能力强。

产品别称：无局放工频耐压试验装置、工频无局放耐压试验装置、工频无局放耐压成套试验装置、无局放工频耐压试验成套装置

产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

YDQ-W系列高压试验变压器额定参数：

规格	容量 KVA	低压侧		高压侧		测量变化	60分钟温升 ℃	阻抗电压％	空载电流％	质量 kg	外形尺寸外径Х高 mmХmm
		电压 V	电流 A	电压 KV	电流 mA
		电压 V	电流 A	电压 KV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	26	230Х600
3/50	3	200	15	50	60	500	50	10	<4	32	280Х600
6/50	6	200	30	50	120	500	50	10	<4	38	320Х610
10/50	10	200	50	50	200	500	50	10	<4	53	350Х620
15/50	15	400	37.5	50	300	500	50	8	<4	70	380Х630
20/50	20	400	50	50	400	500	50	8	<4	85	440Х650
30/50	30	400	75	50	600	500	50	8	<4	100	480Х650
50/50	50	400	125	50	1000	500	50	8	<4	120	520Х650
10/100	10	200	50	100	100	1000	50	10	<4	65	380Х1000
15/100	15	400	37.5	100	150	1000	50	8	<4	85	410Х1100
20/100	20	400	50	100	200	1000	50	8	<4	100	460Х1100
30/100	30	400	75	100	300	1000	50	8	<4	110	510Х1100
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х1210
10/150	10	200	50	100	66.7	1500	50	10	<4	90	480Х1550
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х1600
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х1600
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х1600
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х1650
30/200	30	400	75	200	150	2000	50	8	4	160	620×1720
50/200	50	400	125	200	250	2000	50	8	4	180	660×1720
50/250	50	400	125	250	200	2500	50	8	4	230	680×2100

注：容量50KVA以上试验变压器参数略

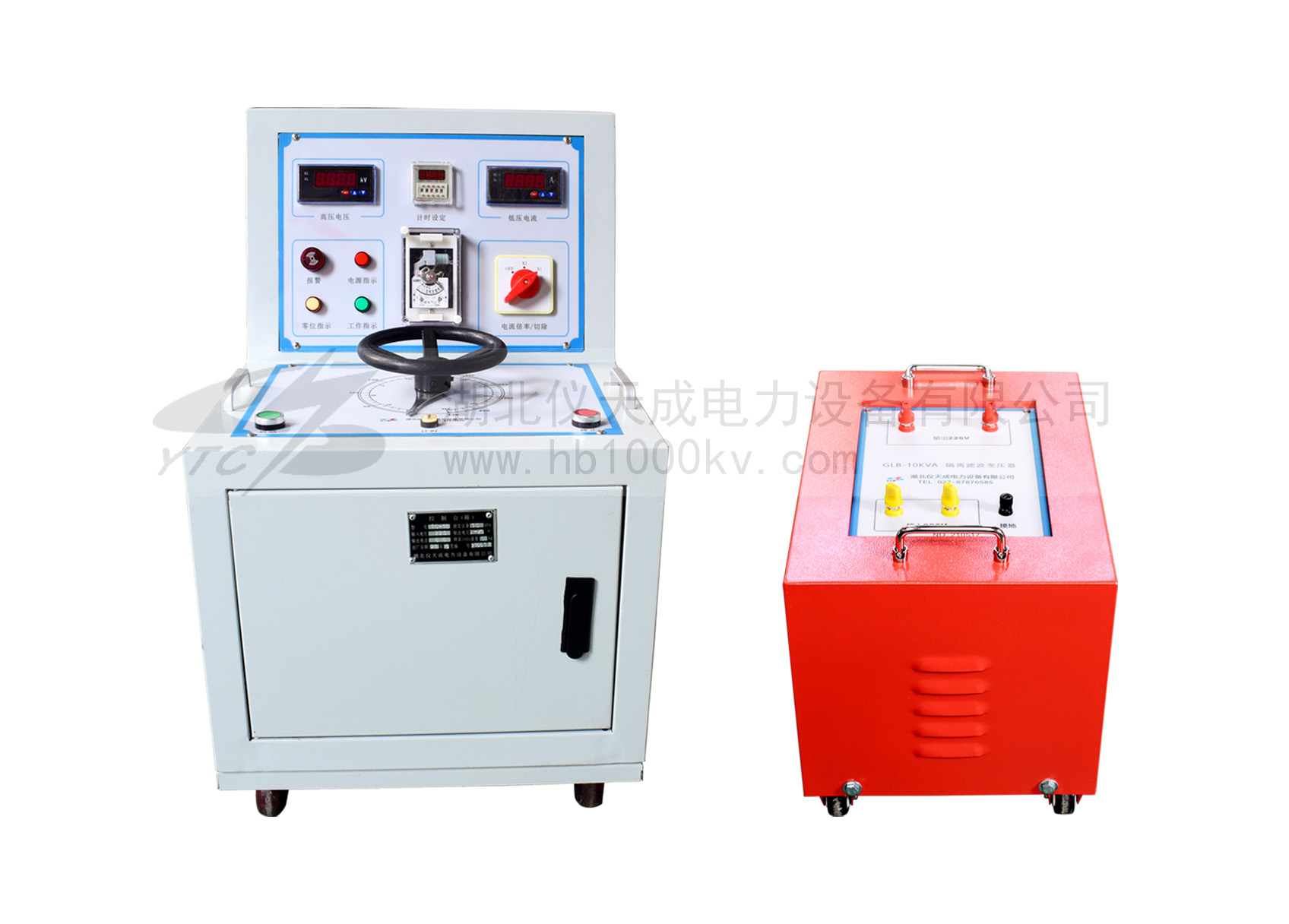

调压控制台参数：

项目	技术指标及参数
输出电流:	AC0～50A
输出电压:	AC0～250V
电流测量精度:	±1.5%
电压测量精度:	±1.5%
介电强度:	电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。
泄漏电流:	＜3.5mA
绝缘电阻:	＞2MΩ
相对湿度:	≤80%
环境温度:	-10℃～40℃
使用电源频率:	50Hz±1Hz
使用电源电压:	AC220V±10%
重量:	35公斤（不含附件）
型式:	一体化便携式

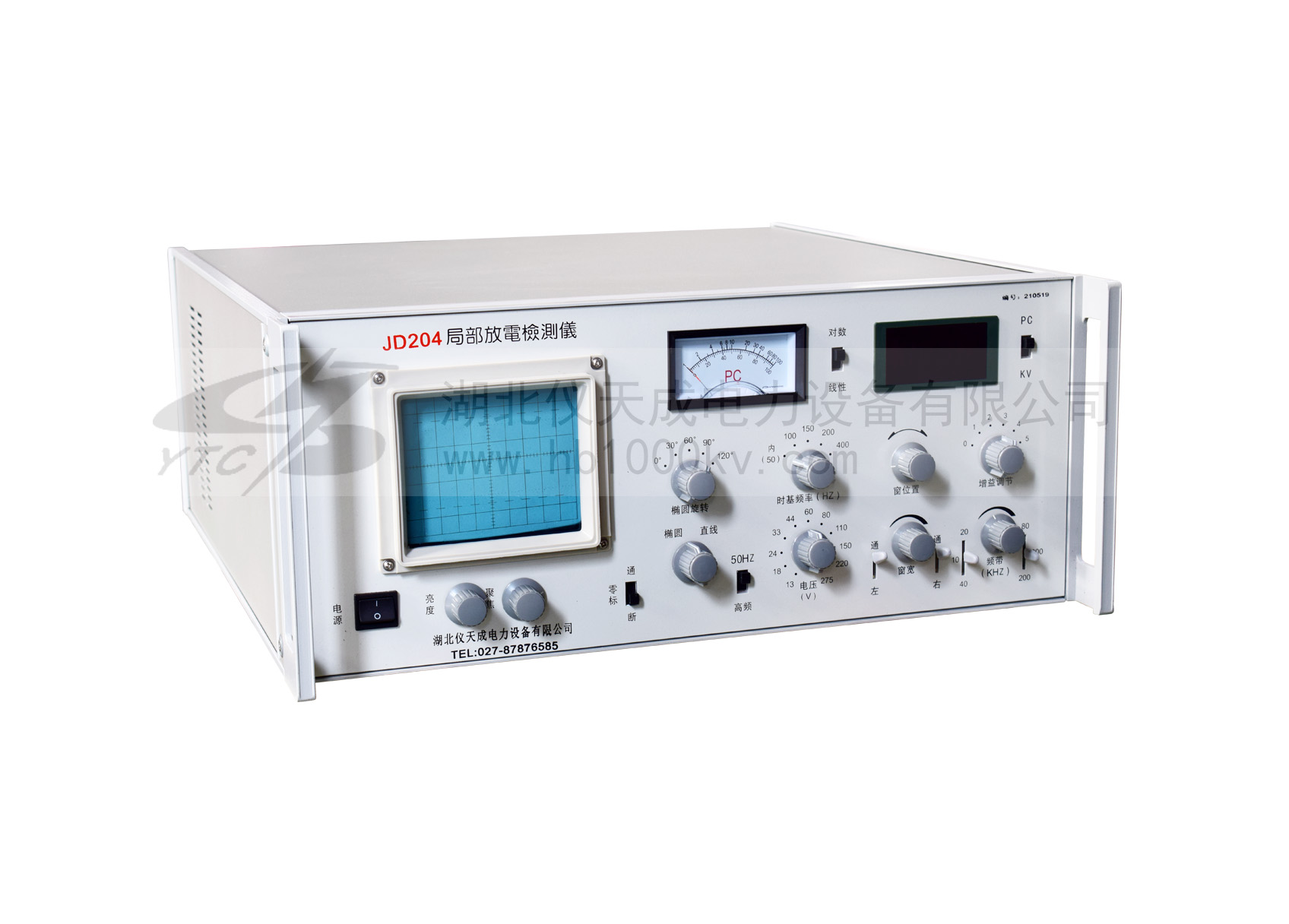

局部放电测试仪参数：

项目	技术指标及参数
测试范围:	6PF一250uF
检测灵敏度:	(见表一)
放大器频带:	低端：10KHZ、20KHZ、40KHZ任选。
放大器频带:	高端：80KHZ、200KHZ、300KHZ任选。
放大器增益调节:	粗调六档，档间增益20±ldB；细调范围≥20dB
时间窗:	窗宽：可调范围15。一l50。
	窗位置：每一窗可旋转0°一l70°
	两个时间窗可分别开或同时开。
放电量表:	指针式表头：对数刻度：1—l0—100误差<±5％(以满度计) 线性刻度：0一100误差<±5％。
放电量表:	数字表表头：以3.5位LED数字表显示 0—100误差<±3％(以满度计)。
椭圆时基:	频率：50HZ、100HZ、150HZ、200HZ、400HZ.
	椭圆旋转：以30°为一档，可作120°旋转。
	显示方式：椭圆一直线。
试验电压表:	量程：100KV
	显示： 3.5位LED数字电压表指示
	精度：优于±3％(以满度计)
重量:	约18㎏
体积:	500×500×210(宽×深×高)㎣

表一:

输入单元序号	调谐电容	单位	灵敏度(微微库) (不对称电路)
1	6—25—100	微微法	0.02
2	25—100—400	微微法	0.04
3	100—400—1500	微微法	0.06
4	400—1500—6000	微微法	0.1
5	1500—6000—25000	微微法	0.2
6	0.006—0.025—0.1	微法	0.3
7	0.025—0.1—0.4	微法	0.5
8	0.1一O.4—1.5	微法	1.0
9	0.4一1.5—6.O	微法	1.5
10	1.5—6.O一25	微法	2.5
11	6.0—25—60	微法	5．O
12	25—60一250	微法	10～
7R	电阻		～0.5
