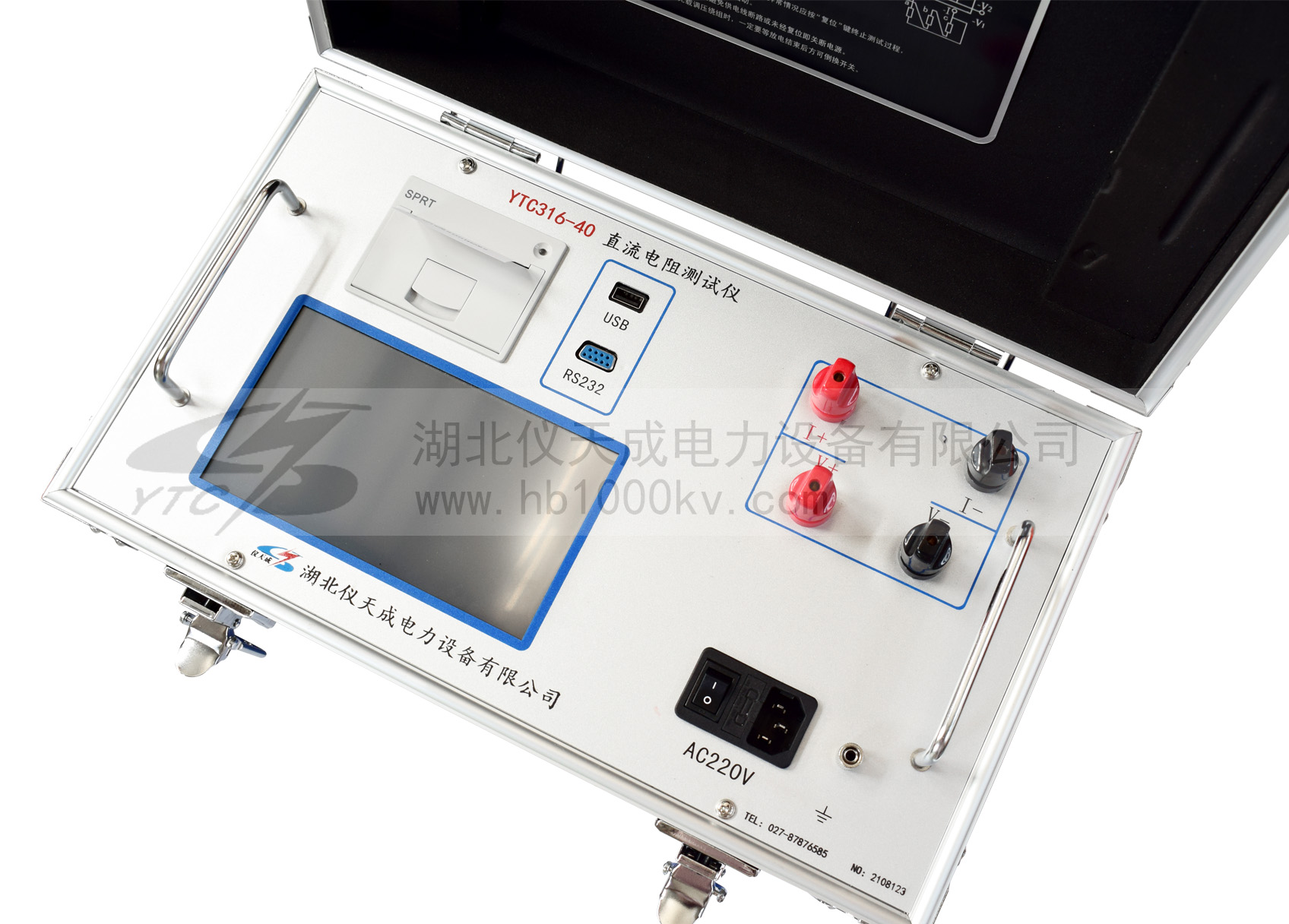

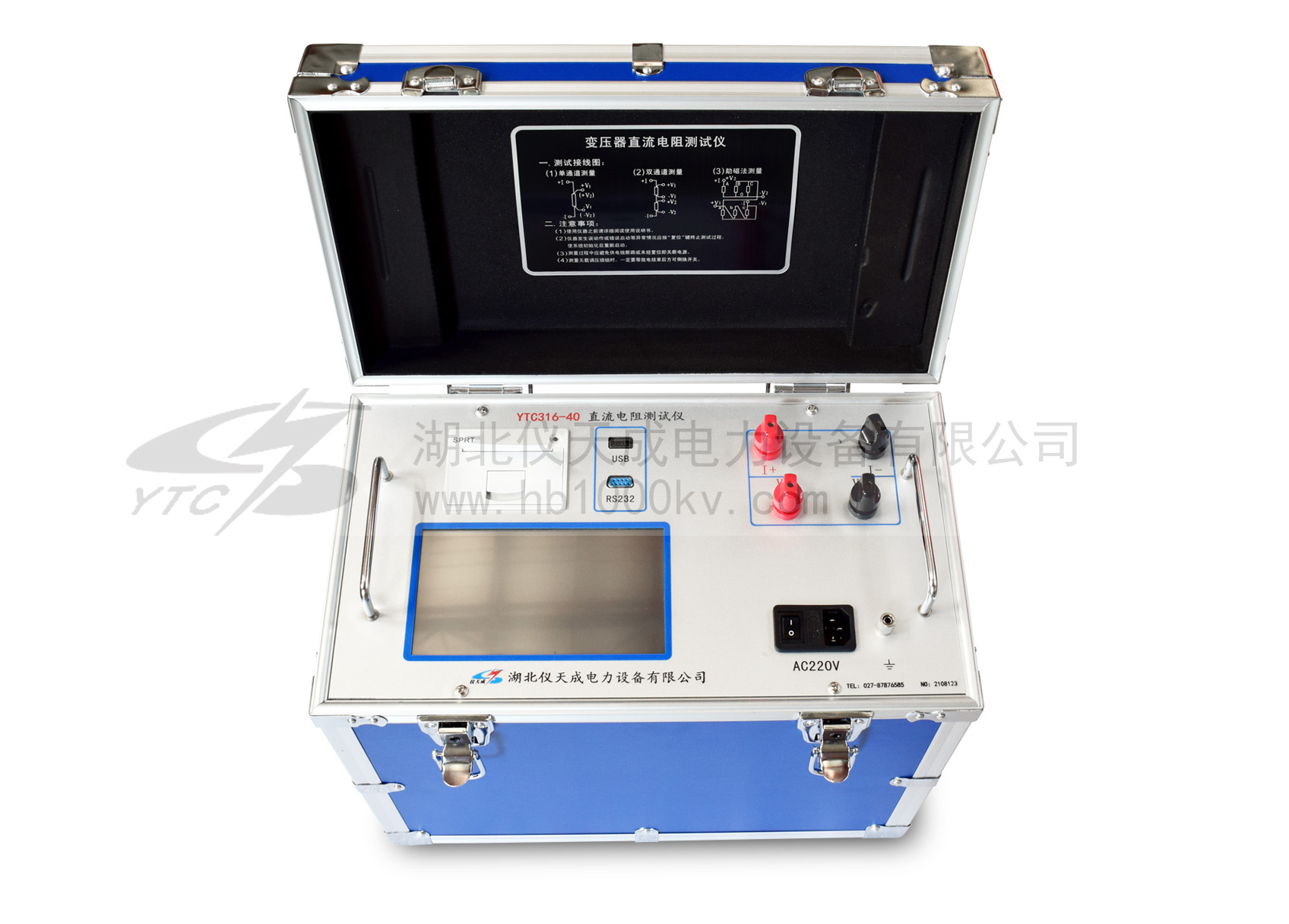

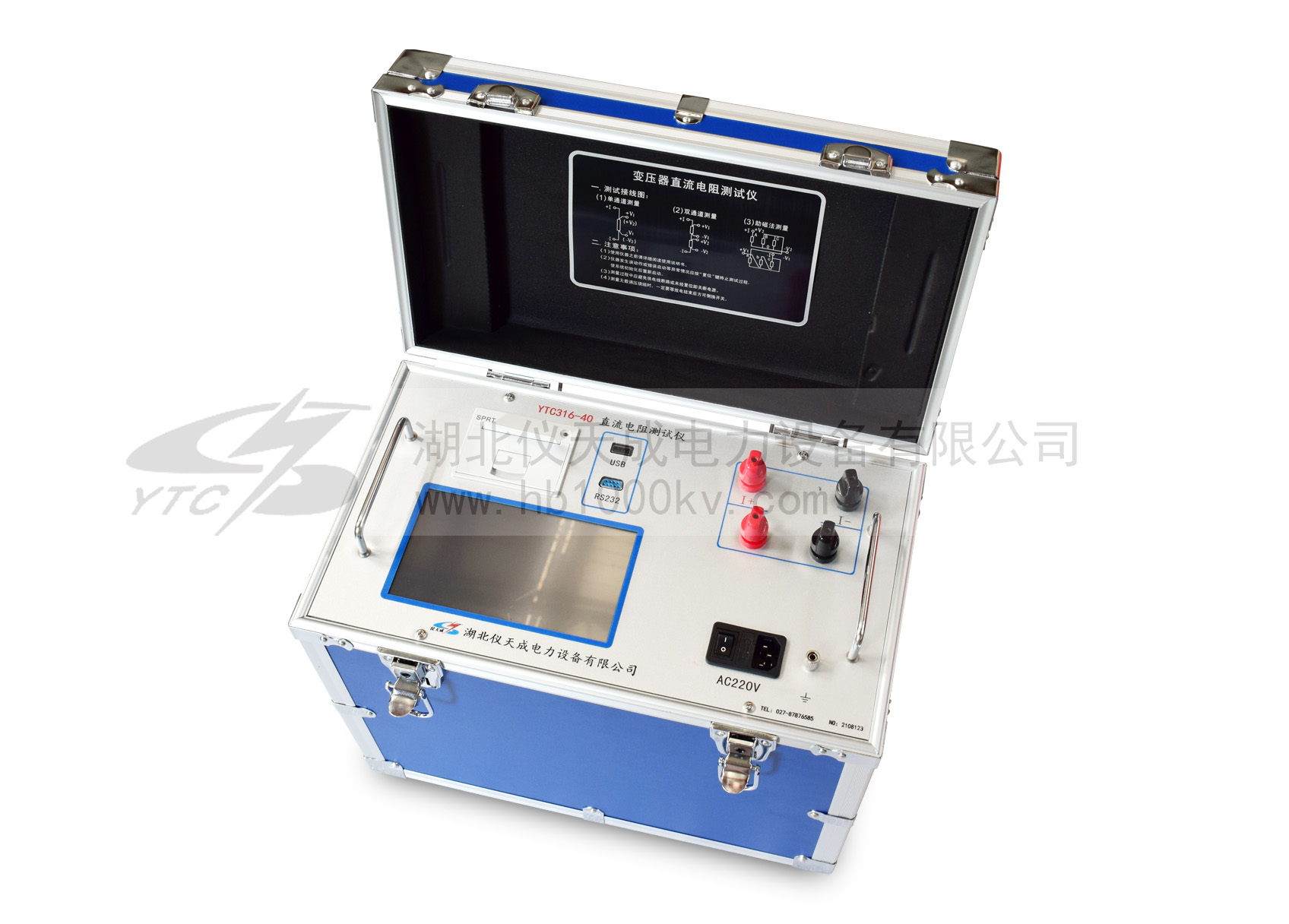

YTC316-40直流电阻测试仪

        变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。
         为了满足变压器直流电阻快速测量的需要,我公司研制的YTC316-40直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

产品特征:
1、整机由高速单片机控制,自动化程度高,操作简便。
2、采用高频开关电源技术,输出电流大,适合大中型变压器直流电阻测量。
3、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
4、具有声响放电报警,放电指示清晰,减少误操作。
5、响应速度快,可在测量状态直接转换有载分接开关,仪器自动刷新数据。
6、采用立式机箱结构,便于现场使用。
7、智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。
8、点阵式液晶,中文菜单,打印输出。


产品别称:
直流电阻测试仪  变压器直阻测试仪  直阻测量仪
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

项目 技术指标及参数 备注
测试电流 <20mA、2.5A、5A、10A、20A、40A



测量范围
50μΩ~500mΩ  (40A)
100μΩ~1Ω    (20A)
500μΩ~2Ω    (10A)
1mΩ~4Ω       (5A)
 2mΩ~8Ω       (2.5A)
准确度:±(0.2%+2字)
10Ω-20KΩ      (<20mA) 准确度:±(0.5%+2字)
最小分辨率 0.1μΩ
显示 液晶显示器 电阻显示有效数字为 4 位
数据存储 1000组
工作环境 环境温度:0℃~40℃ 相对湿度: <90%RH,不结露
电源 AC 220V±10V,50Hz±1 Hz 保险管 10A
最大功耗 1000W
外形尺寸 主机:405×230×355(mm)
线箱:360×260×180(mm)

重量 主机15.1KG  线箱: 5.75KG
测试线长度 标配13米 长度可以定制

应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 ITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。

产品型号使用证书产品型号使用证书 质量管理体系证书质量管理体系证书 外观设计专利证书外观设计专利证书
