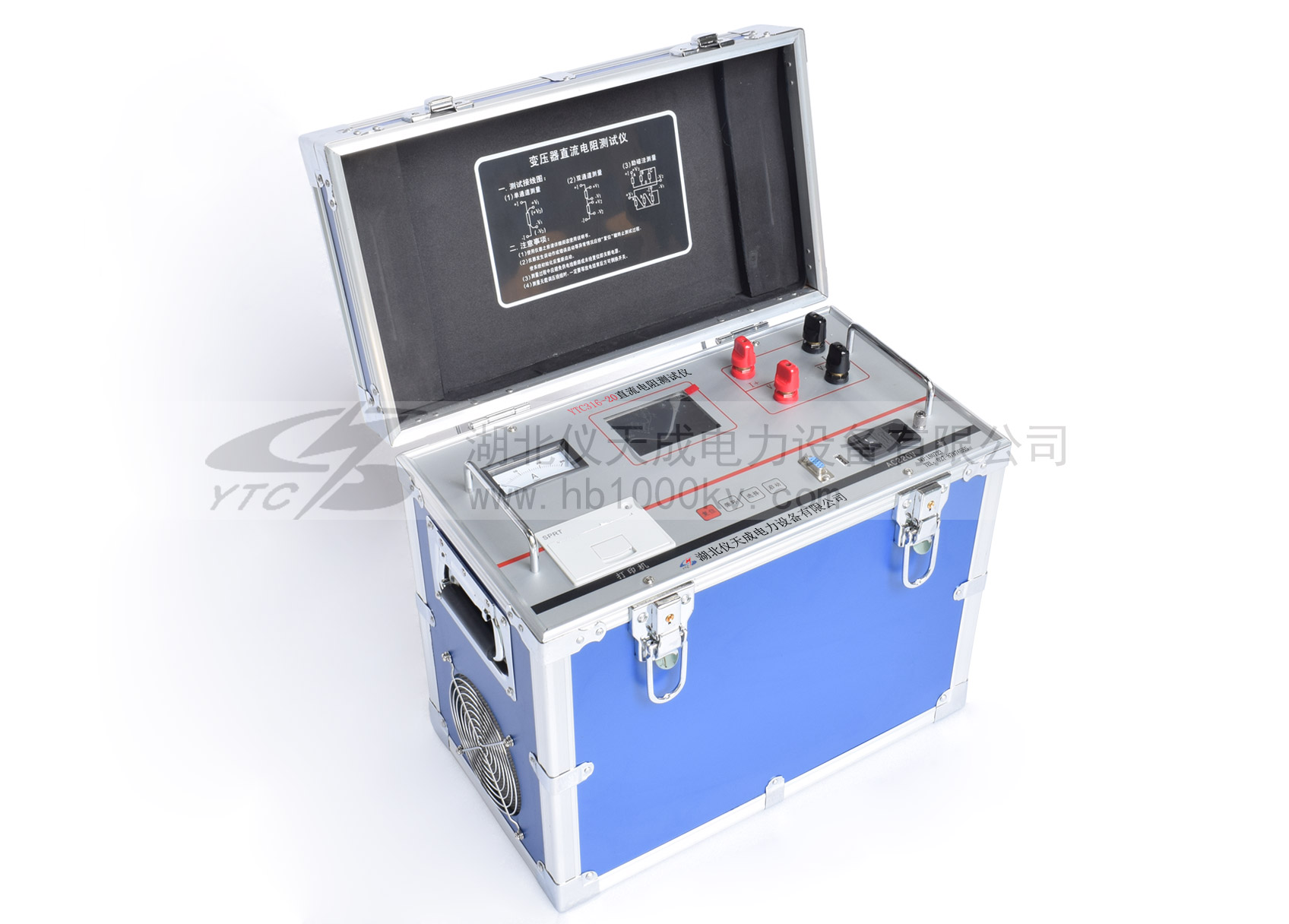

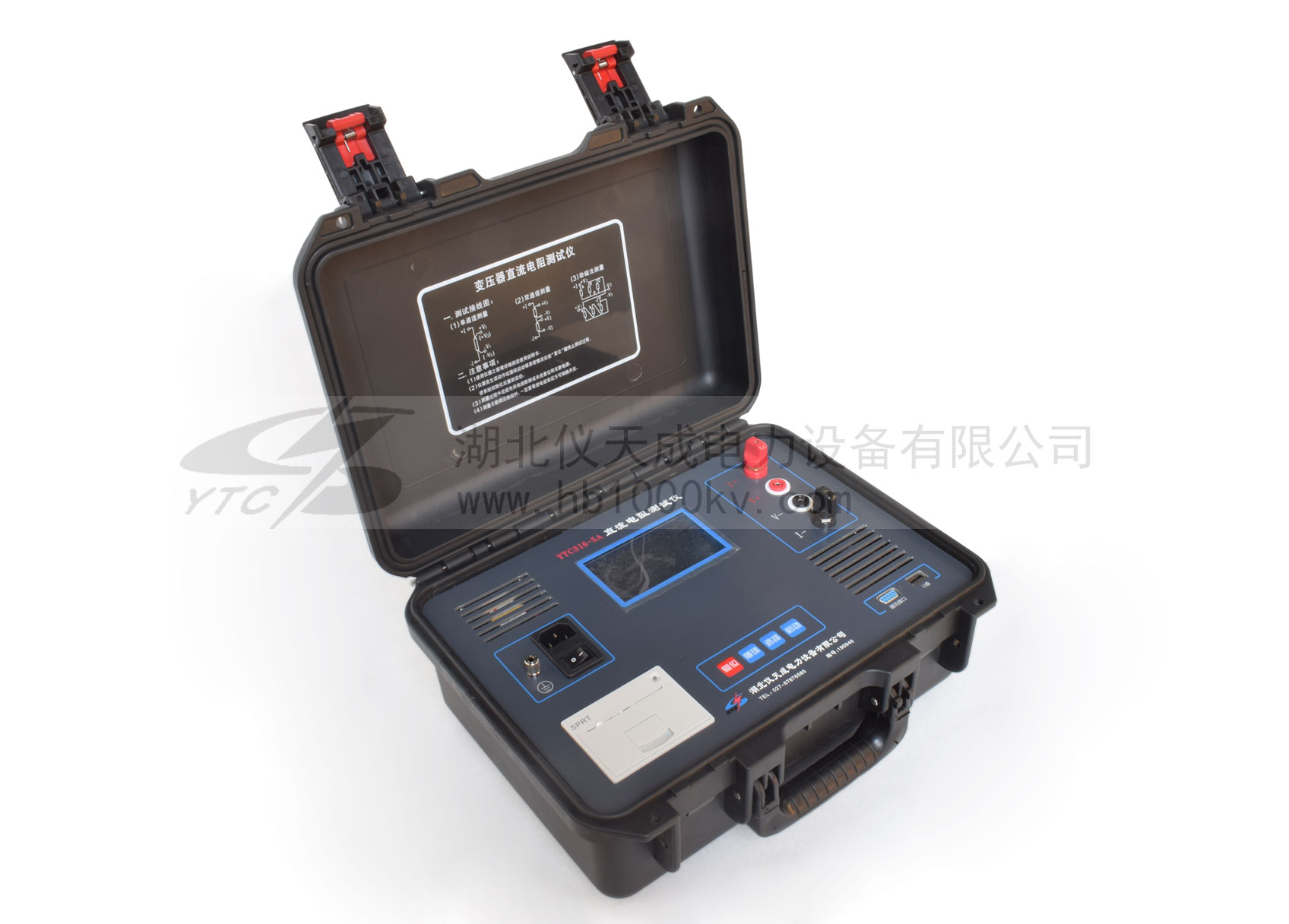

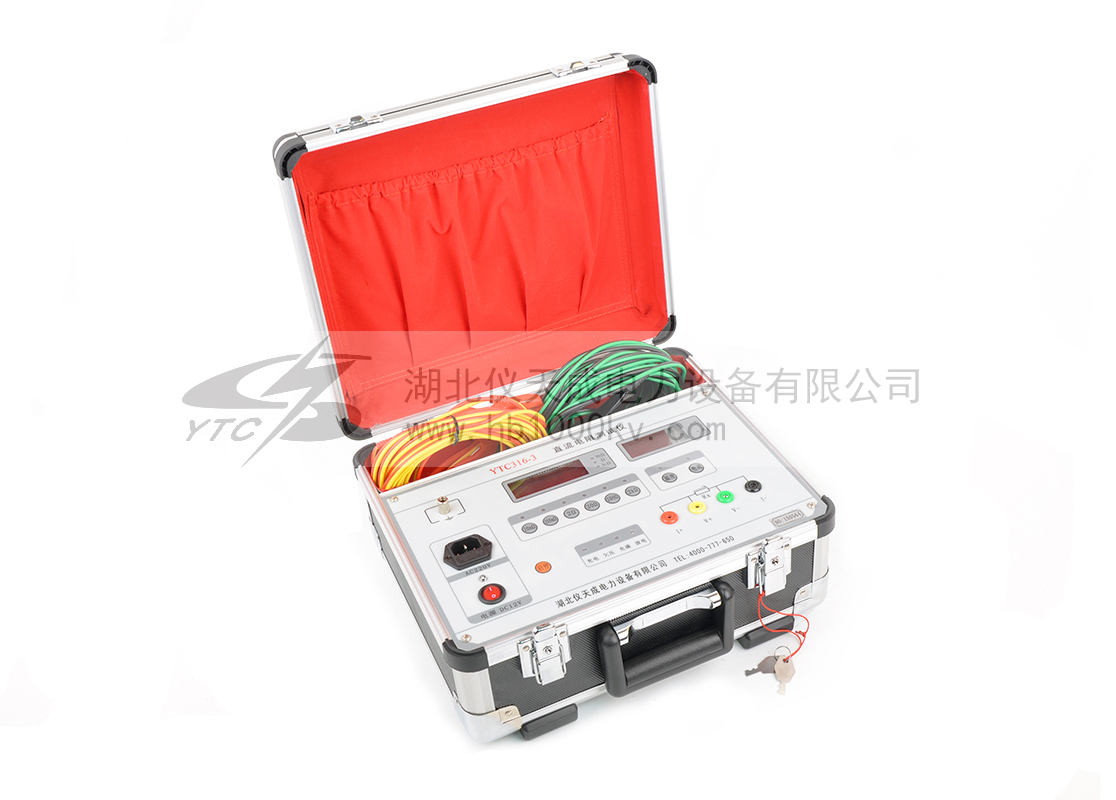

YTC316-5直流电阻测试仪

YTC316-5直流电阻测试仪采用电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点.
仪器可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。
该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。
是测量变压器绕组以及大功率电感设备直流电阻的设备。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

产品简介：

YTC316-5 直流电阻测试仪是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的YTC316-5直流电阻测试仪。
该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

产品别称：直流电阻速测仪、直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪。

产品特征：
1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选
择电流，适合中小型变压器和电压互感器的直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快。
6、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。

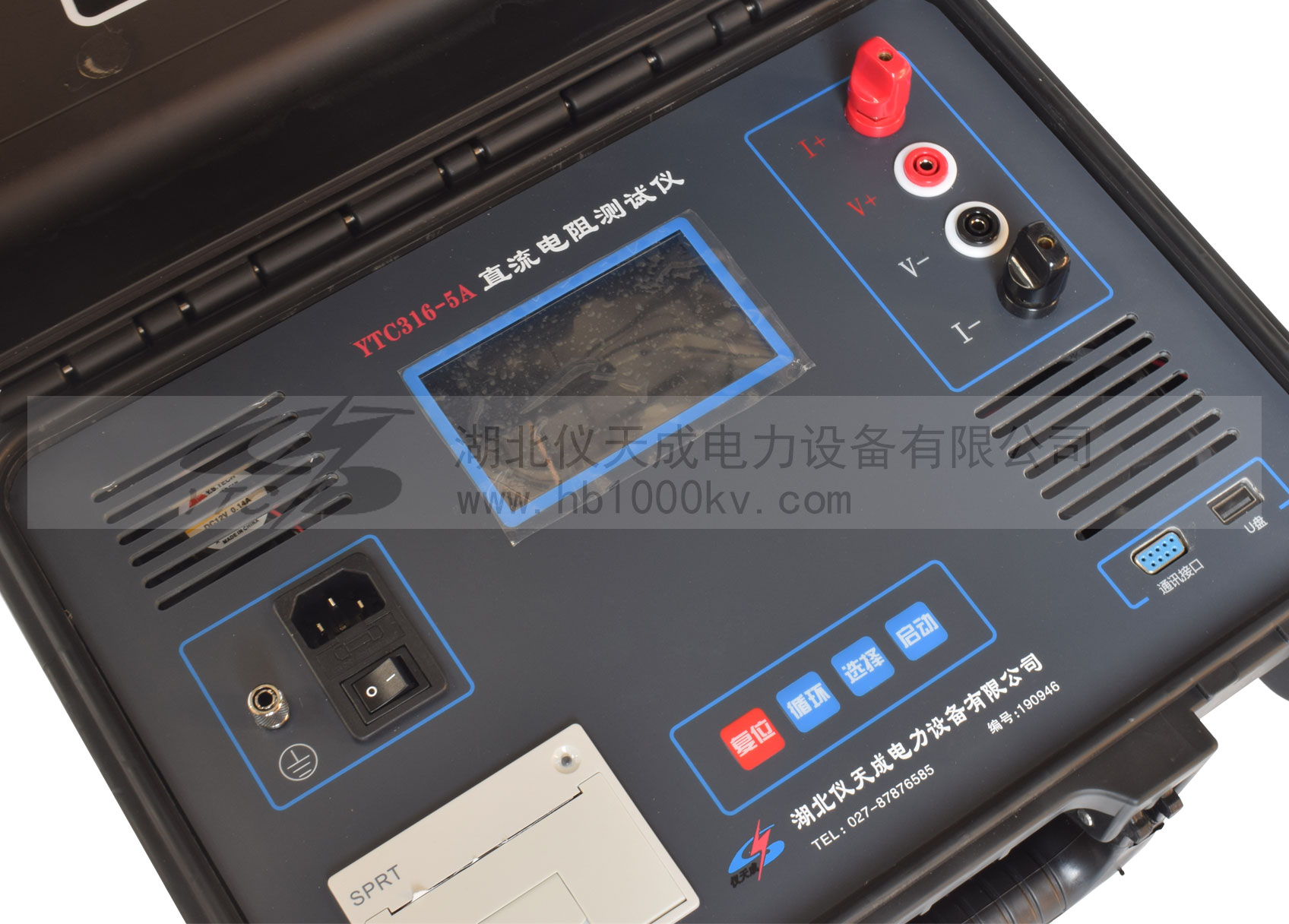

7、480X272点阵的超小像素点的65K真彩色液晶，
8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

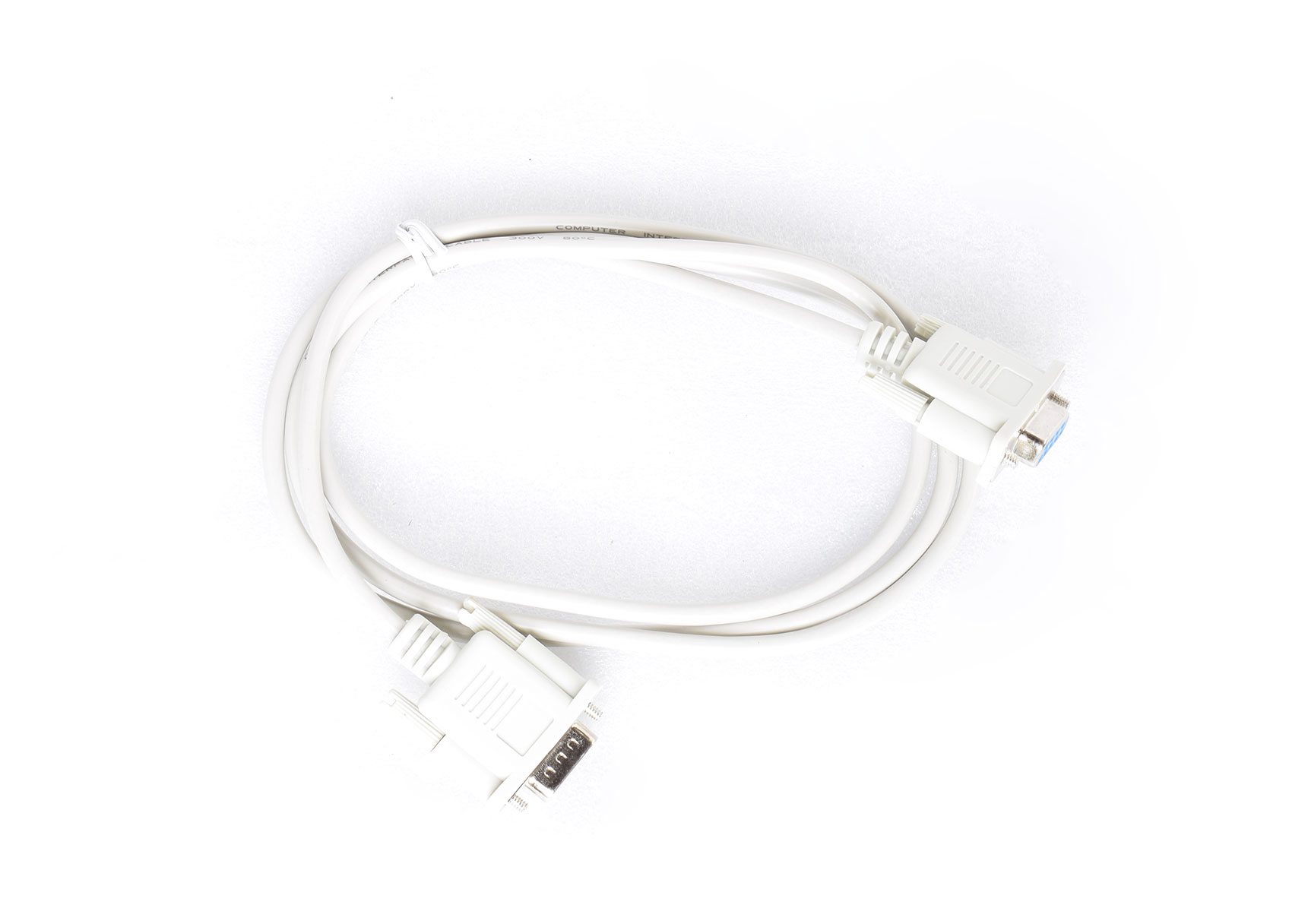

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储
10、自带面板式微型打印机，可汉化打印测量结果

技术参数 TECHNICAL PARAMETERS

项目	技术指标及参数	备注
测试电流	<20mA、40mA、200mA、1A、5A
测量范围和准确度	1mΩ-2Ω （5A） (5A档) 5mΩ-10Ω (1A) 100mΩ-50Ω (200mA) 1Ω-250Ω （40mA） ±(0.2%+2字)
	100Ω-20KΩ （<20mA） ±(0.5%+2字)
最小分辨率	0.1μΩ
显示	液晶显示器	电阻显示有效数字为 4 位
数据存储	1000组
工作环境	环境温度:0℃～40℃ 相对湿度: <90%RH，不结露
电源	AC 220V±10V，50Hz±1 Hz 内置锂电池	保险管 2A
最大功耗	200W
外形尺寸	360290170

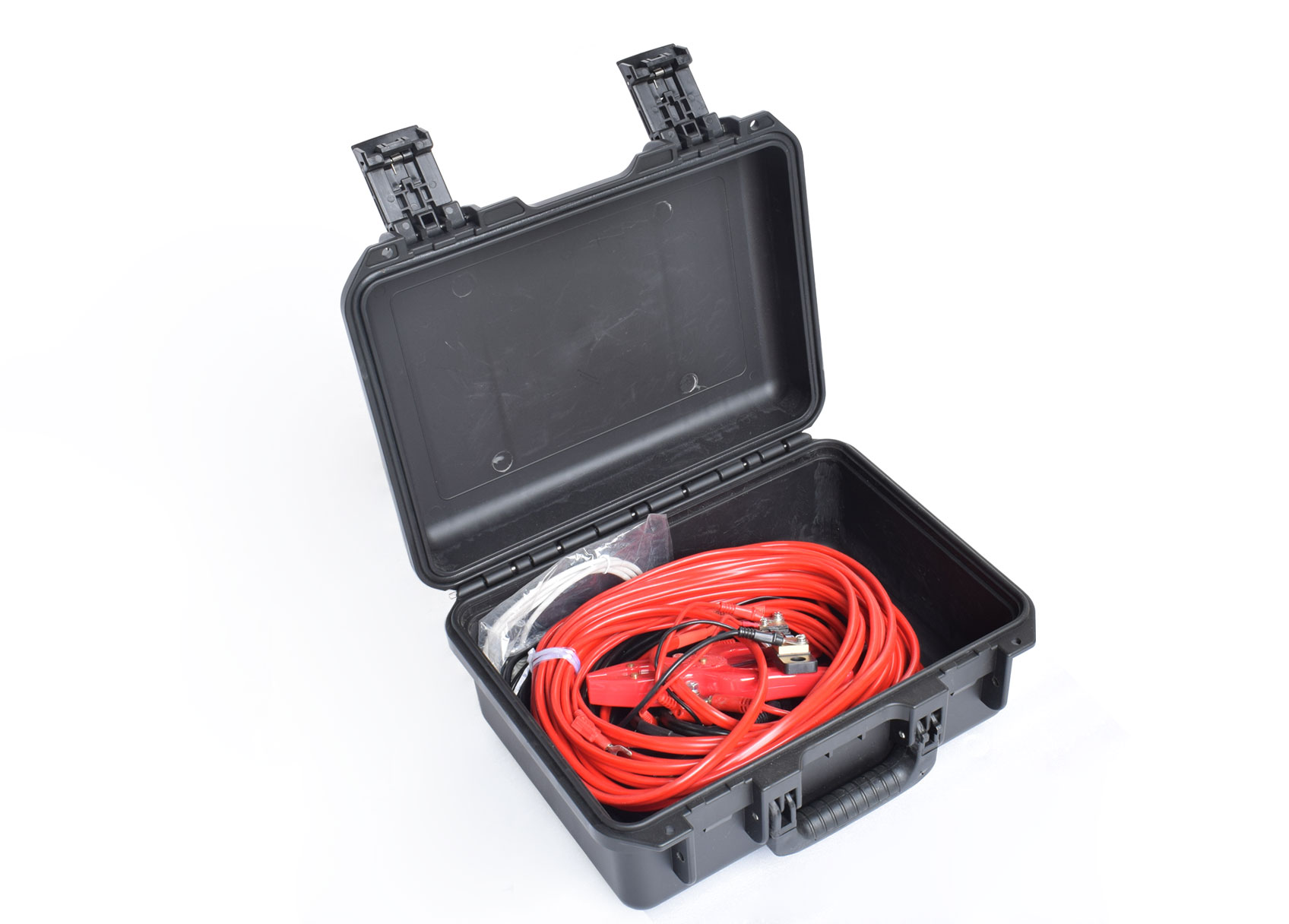

重量	主机6.3KG 线箱4.45KG

YTC316-5直流电阻测试仪
