YTC2066微机继电保护测试仪

       我司研发的微机继电保护测试仪试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。
       操作控制由工业键盘进行,操作简单方便,只需简单的计算机知识,极易掌握。
       采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度,克服了幅值和相位漂移等问题。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        湖北优发国际研制的YTC2066微机继电保护测试仪采用高性能工控机作为控制微机,直接运行Window XP操作系统,装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘,装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。

       试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便,操作控制由工业键盘进行,操作简单方便,只需简单的计算机知识,极易掌握。

YTC2066微机继电保护测试仪采用高速数字控制处理器作为输出核心,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。由于点数高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现准确移相、谐波叠加,高频率时亦可保证高的精度。
采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度,由于D/A分辨力高和波形点数高,D/A转换输出的阶梯波已具有相当好的波形质量,后级仅需较简单的低通滤波器即可滤除高频分量,还原出高质量、高稳定的正弦波,很好地克服了幅值和相位漂移等问题。

产品特征:

YTC2066微机继电保护测试仪其主要特点表现为:
1、使用易用的Windows XP操作系统,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”。
2、高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3、配备有超薄型工业键盘和触控鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
4、配备有外接USB接口,可以方便地进行数据存取和软件维护。
5、无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘。
6、采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
7、可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相角、频率。
8、功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,在输出电流达大时,波形仍能保证不失真、不削峰。
9、开入量输入接口能自动适应无源(空接点)、有源并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作。
10、自带110V/220V辅助直流电源,可在试验现场为保护装置供电。
11、可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,可以实时存储测试数据,显示矢量图,打印报表等。
12、采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便。
13、仪器具有自我保护功能,采用合理设计的散热结构,具有可靠完善的多种保护措施,支持输出波形监视,和一定的故障自诊断及闭锁功能
产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

项目 技术参数
交流电流源 六相共用中性点的电流源,电流上升下降时间 <100μs
输出功率 450VA/相
输出准确度 0.1A~1A准确度 ±5mA
1A~10A准确度 ±0.1%
10A~40A准确度 ±0.2%
分辨力 0.1A~10A分辨力 1mA
10A~40A分辨力 5mA
单相连续输出时间 0.1A~10A输出时间 不限时
10A~20A输出时间 ≥90秒
20A~30A输出时间 ≥20秒
30A~40A输出时间 ≥15秒
交流电压源 六相共用中性点的电压源,电流上升下降时间 <100μs
最大输出功率 ≥75VA/相
输出准确度 1V~5V准确度 ±5mV
5V~125V准确度 ±0.1%
分辨力 1V~5V分辨力 1mV
5V~125V分辨力 5mV
直流电流源 单相输出范围 -10A~+10A或0~20A
输出功率 300VA/相
输出准确度 ±0.1A~±2A准确度 ±10mA
±2A~±10A准确度 ±0.2%
分辨力 5mA
直流电压源 直流电压输出范围 -150V~+150V或0~300V
最大输出功率 ≥100VA
输出准确度 ±1V~±5V准确度 ±10mV
±5V~±150V准确度 ±0.2%
分辨力 ±1V~±5V分辨力 5mV
±5V~±150V分辨力 10mV
交流电压、电流源角度 相角范围 0°~ 360°
准确度 ±0.1°
分辨力 0.01°
交流电压、电流源频率 频率范围 1~2000Hz
叠加 能叠加2~20次任意幅值的谐波及直流
输出准确度 1Hz~65Hz ±0.001Hz
65Hz~2000Hz ±0.02Hz
分辨力 0.001 Hz
计时精度 1ms~1S ±1ms
1S~999999S ±0.2%
开入量 16路独立开关接点输入,自动识别有源接点的极性
兼容空接点与15V~250V有源接点
开出量 8对可编程开关空接点输出
接点容量:250VDC,0.5A 或 250VAC,0.5A
同步性 电压电流同步性 ≤10μS
供电电源 交流输入电压 额定值 220V ± 10%
基准值 220V ± 2%
交流供电频率 额定值 50Hz ± 10%
基准值 50Hz ± 2%
使用环境条件 环境温度 10℃~+40℃
相对湿度 ≤90%
大气压强 80~110kPa
箱体尺寸与重量 箱体尺寸(长×宽×高) 420mm×215mm×470mm
重量 25千克


应用领域 APPLICATION FIELD

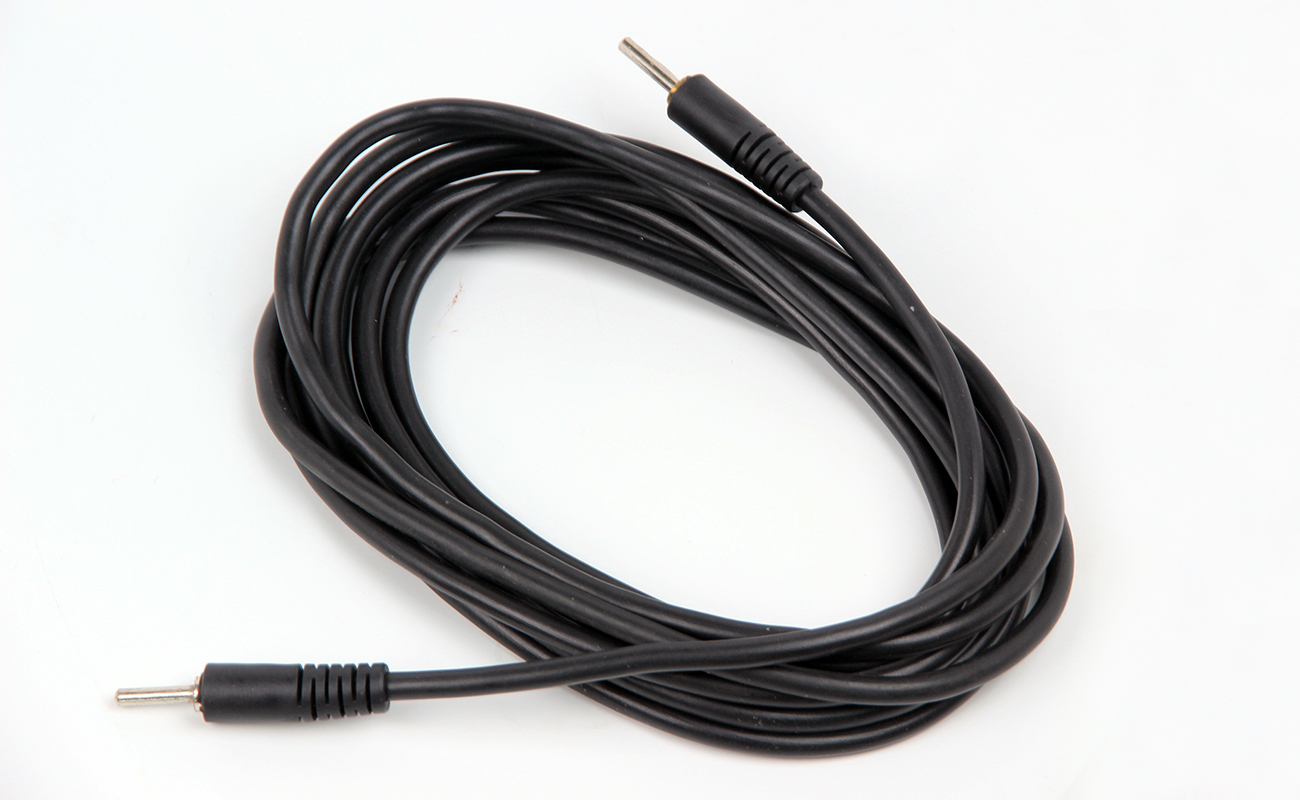

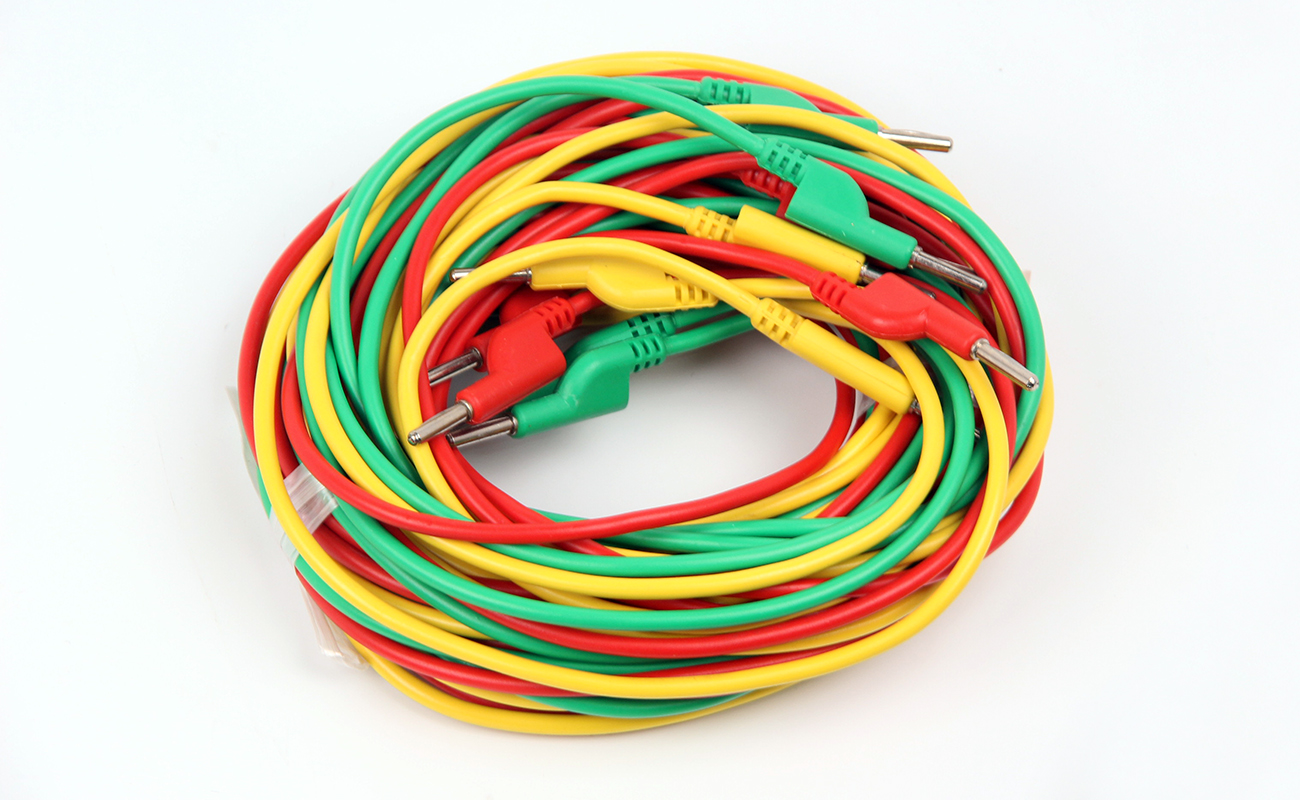

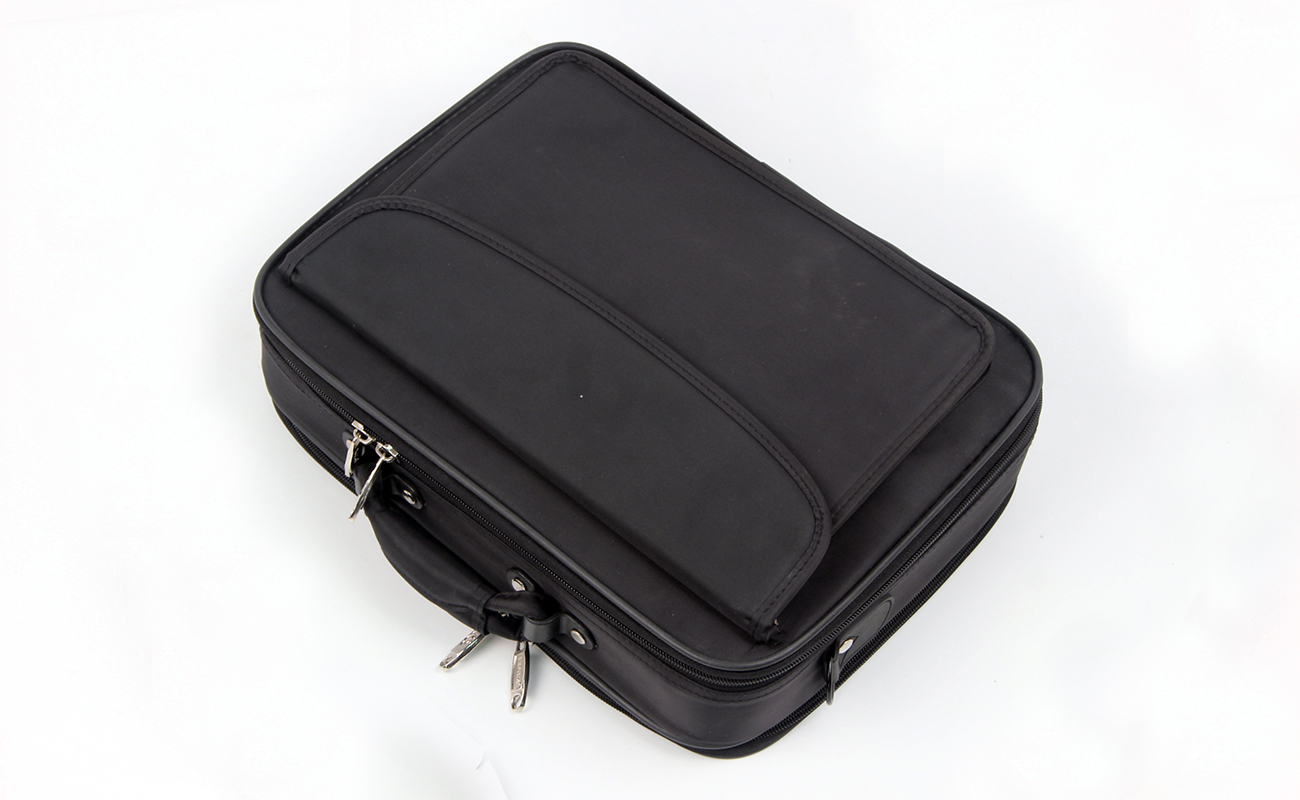

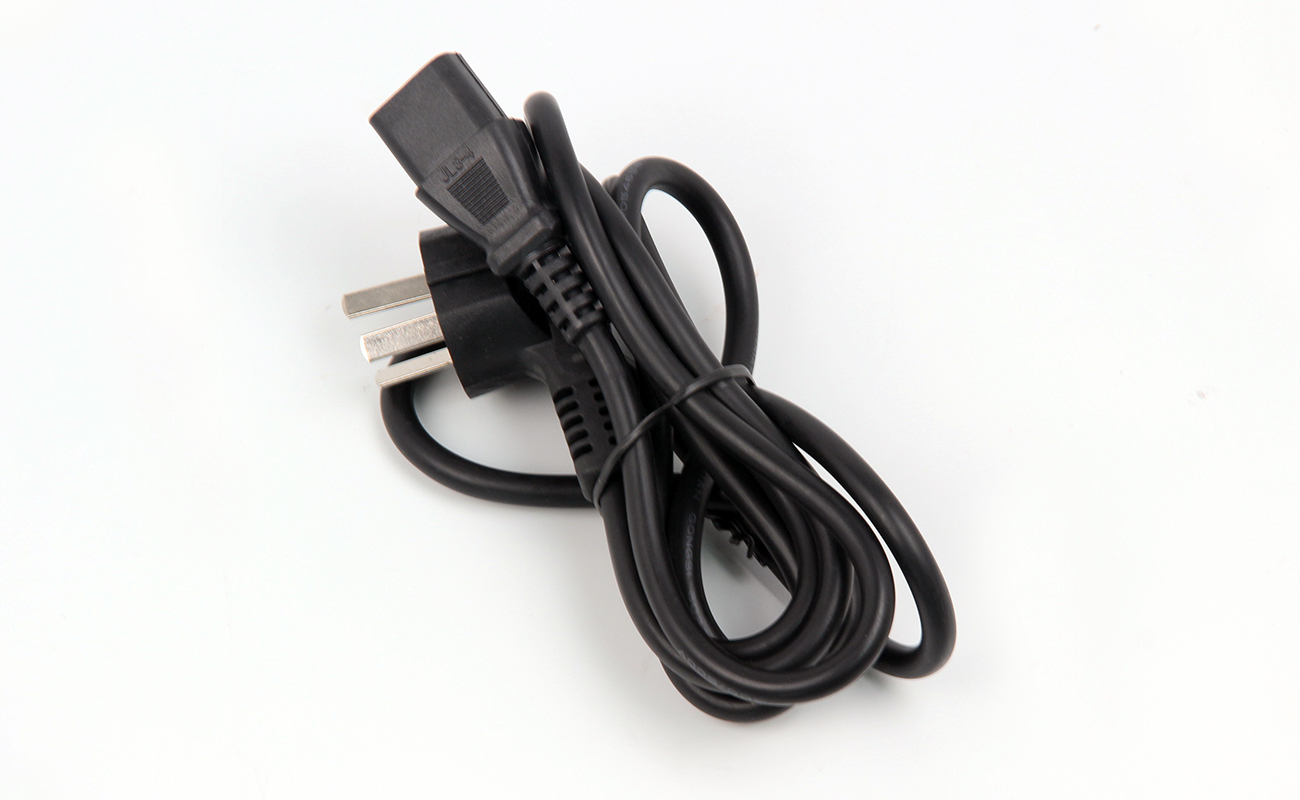

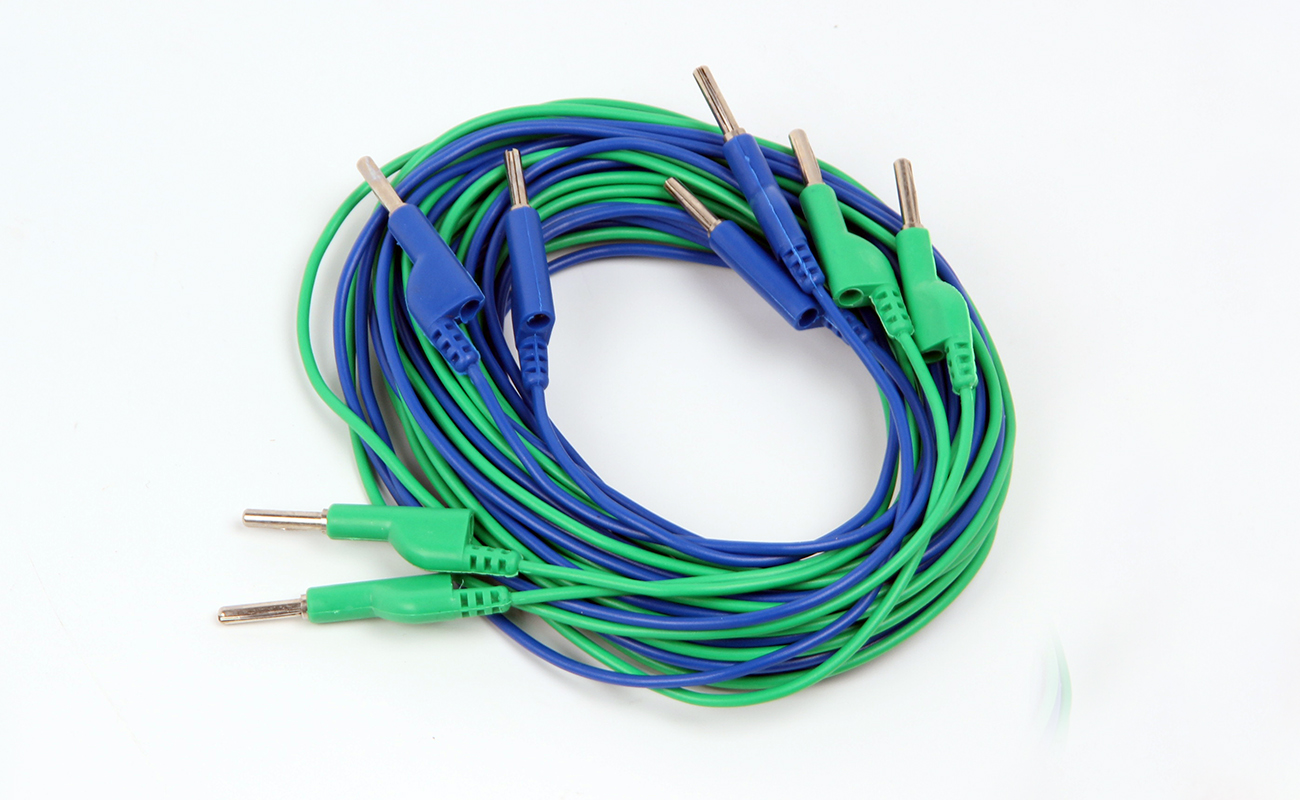

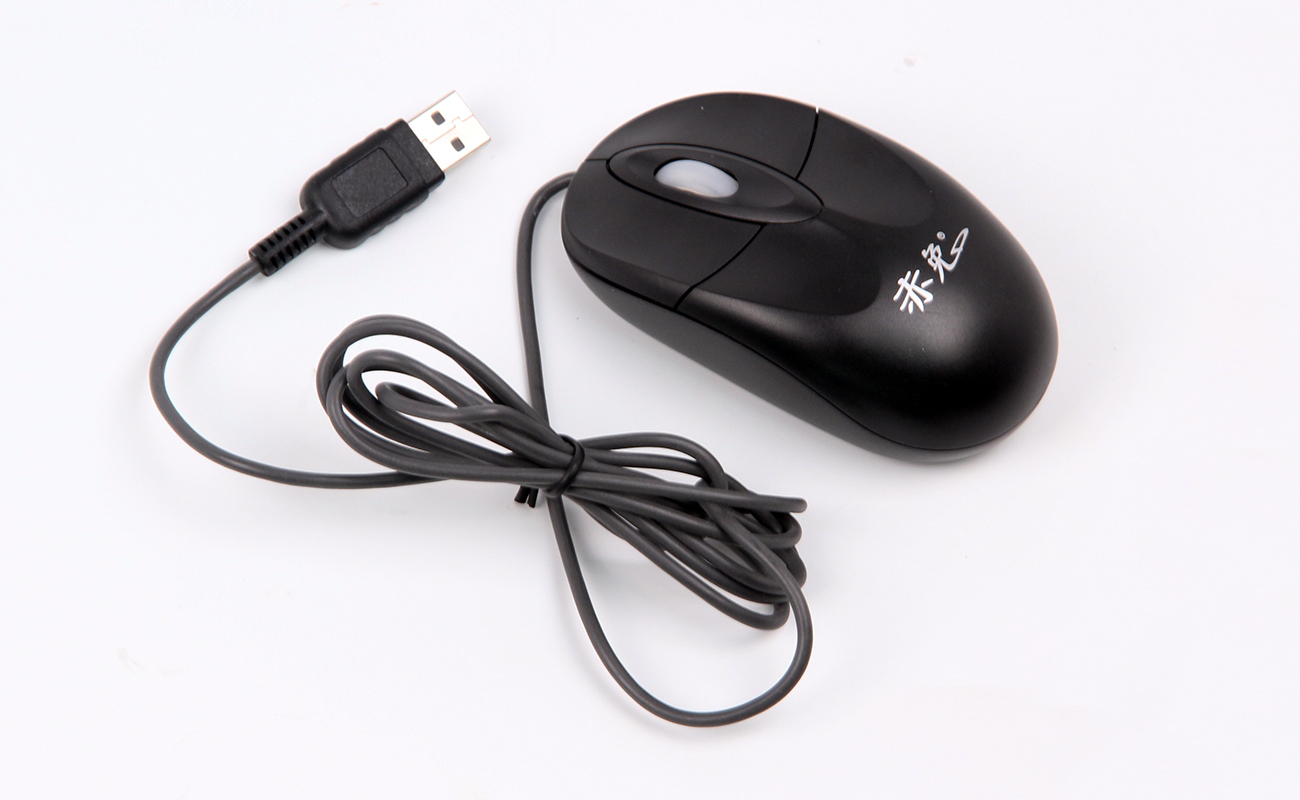

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 ITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。

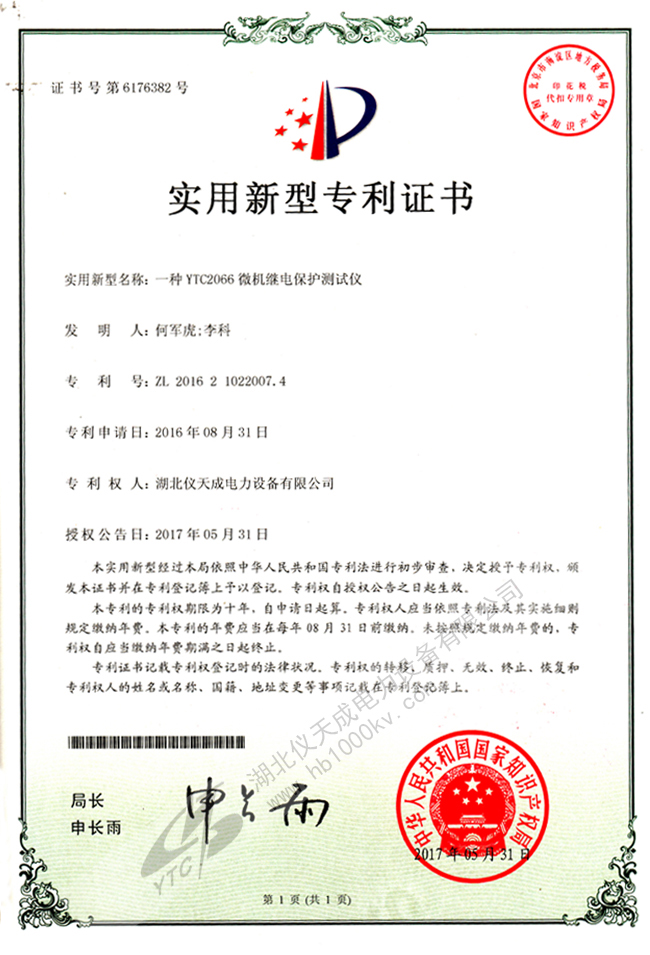

专利证书 质检报告 质检报告 质检报告
