YTC8750B互感器综合特性测试仪

YTC8750B互感器综合特性测试仪可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线等结果参数。
- 支持CT和PT检测
- 自带1000V交流电源和600A大电流源.
- 无需外接其它辅助设备，单机即可完成所有检测项目.

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

YTC8750B互感器综合特性测试仪可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线等结果参数。

产品特点：
1、全自动型测试仪：仅需进行简单的数字设定：设定测试电压、电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
快捷、简单、准确、方便。
2、功能强大:可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。内设功能状态说明，无需说明书，极易操作、掌握。
3、输出电压高、容量大：伏安特性试验：220V单机输出电压高达1000V.变比测试：电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够有效模拟互感器的真实状态，符合相关检修规定。调压分辨率可以达到0.15V。

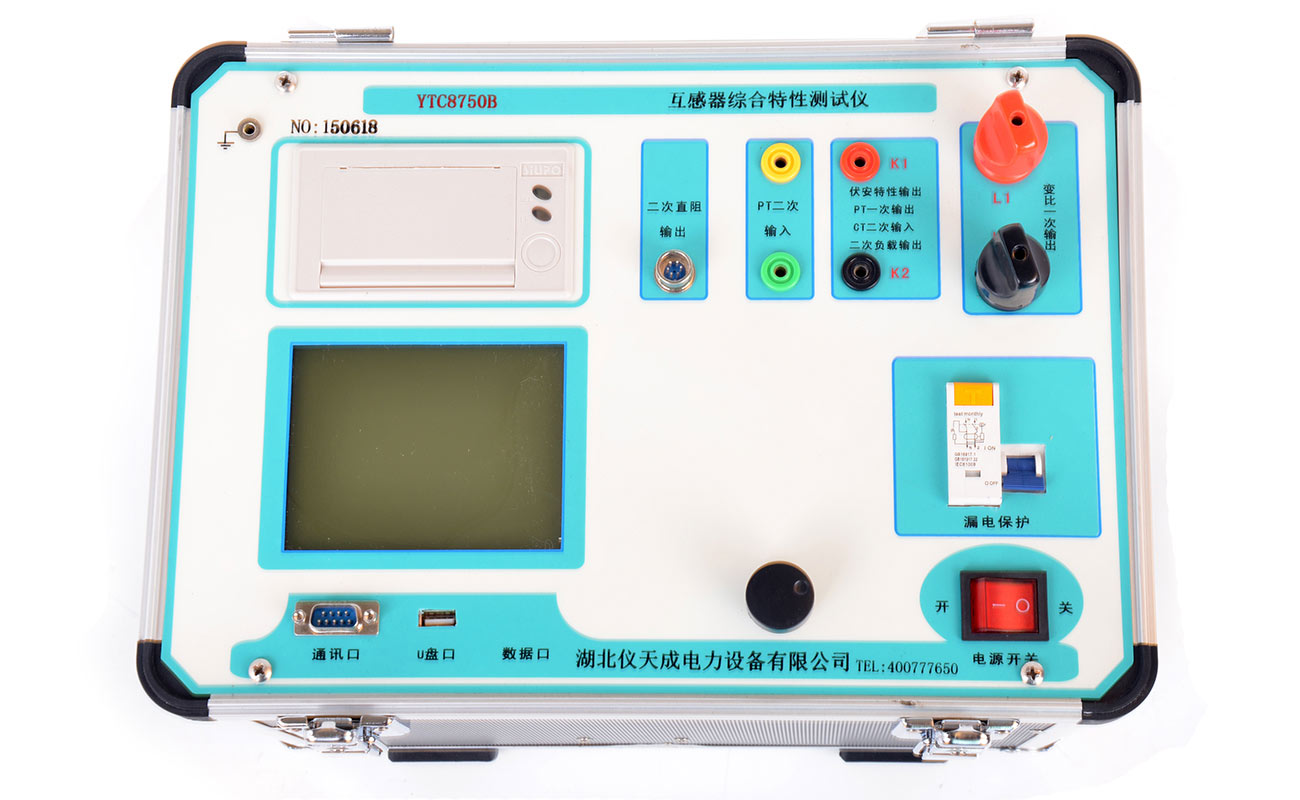

4、屏幕全汉化图形界面、旋转鼠标操作:测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。操作采用光电旋转鼠标进行。取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
5、附加功能多:
5.1、带有大容量存储器，可存储2000组测试数据，数据掉电也不会丢失；
5.2、具有完善的数据查询、浏览、打印、清空等功能。
5.3、拐点自动计算功能，试验数据筛选打印功能。
5.4、背光软件调整功能；自带日期/时间功能。
5.5、带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
5.6、带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。

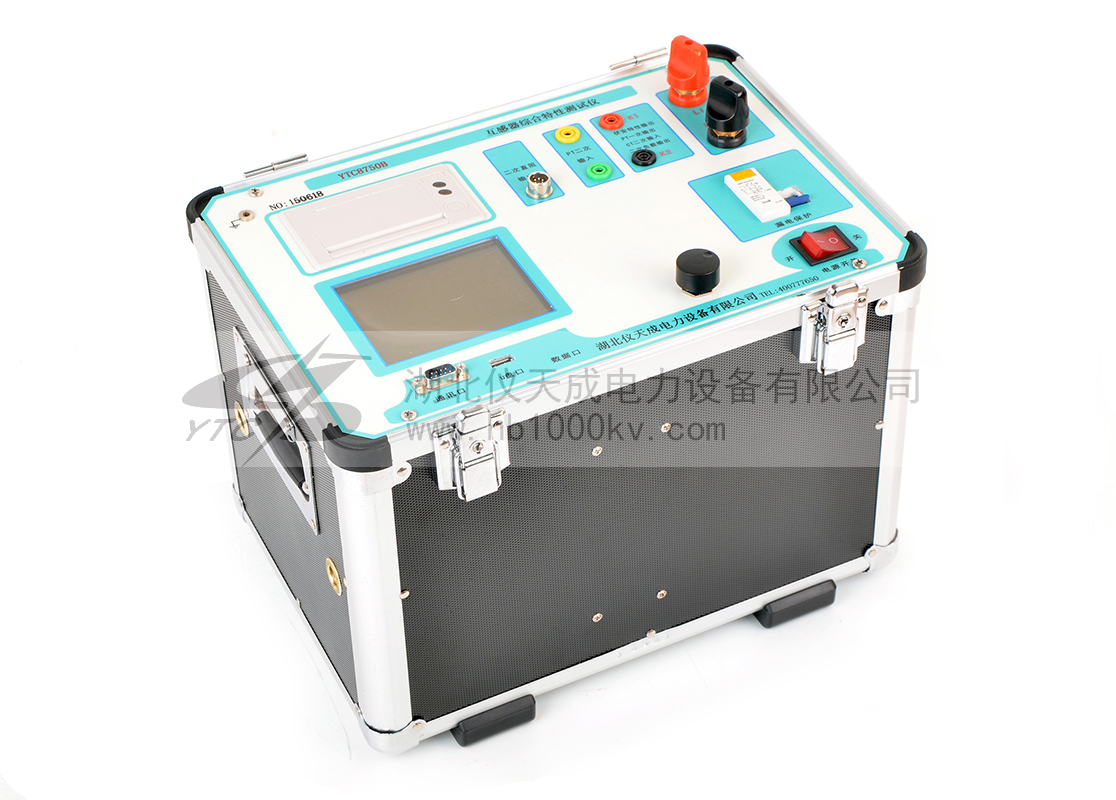

5.7、单机一体化，重量轻，仅重20Kg，方便携带，便于流动试验。

注：可根据客户要求增减测试功能定制

产品别称：互感器综合测试仪、互感器测试仪、伏安特性综合测试仪、伏安特性变比极性综合测试仪、伏安特性综合测试仪、互感器伏安特性测试仪、互感器伏安变比极性综合测试仪。

技术参数 TECHNICAL PARAMETERS

	输入电压	输出电压	输出最大电流	功率	测量精度
CT伏安输出	220V	0—1000V	15A	3KVA	< 0.5%
PT伏安输出	220V	0—330V		3KVA	< 0.5%
CT变比输出	220V	0-8V	0—600A	―――	< 0.5%
PT变比输出	220V	0—1000V	―――	―――	< 0.5%
CT 变比测量	比值显示：999.9K:5/1				< 0.5%
PT 变比测量	比值显示：999.9K:100、150、100/3、100/√3				< 0.5%
直阻测量	测量阻值：0-20Ω				< 0.5%
二次通流	电流：0-200A 时间：5分钟
二次耐压	电压：0-1000V 时间：5分钟
工作温度	-10～55℃
工作电压	AC220V（±20％）50HZ
测试仪主机体积	350×240×270
主机重量	20Kg
