YD系列油浸式试验变压器

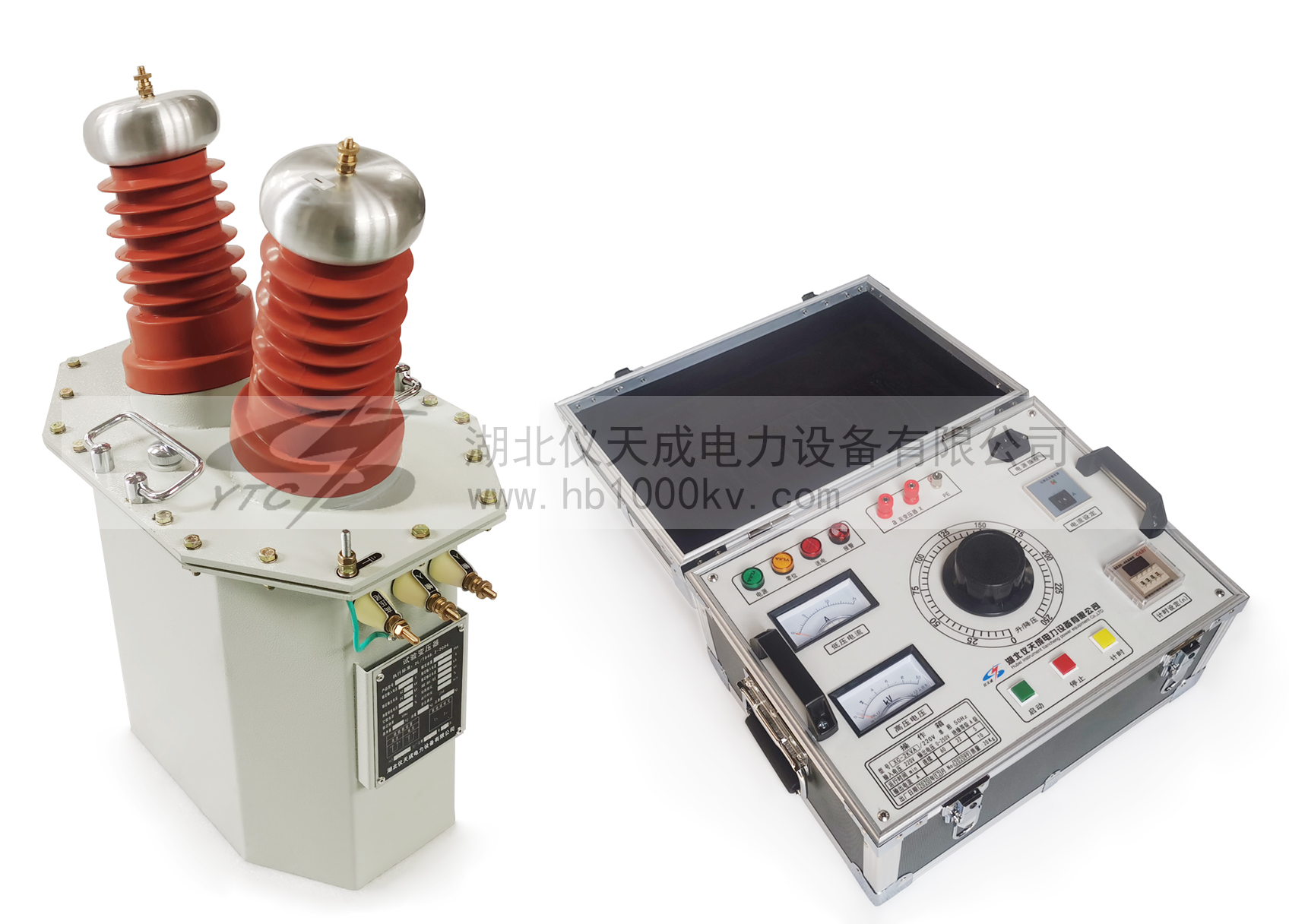

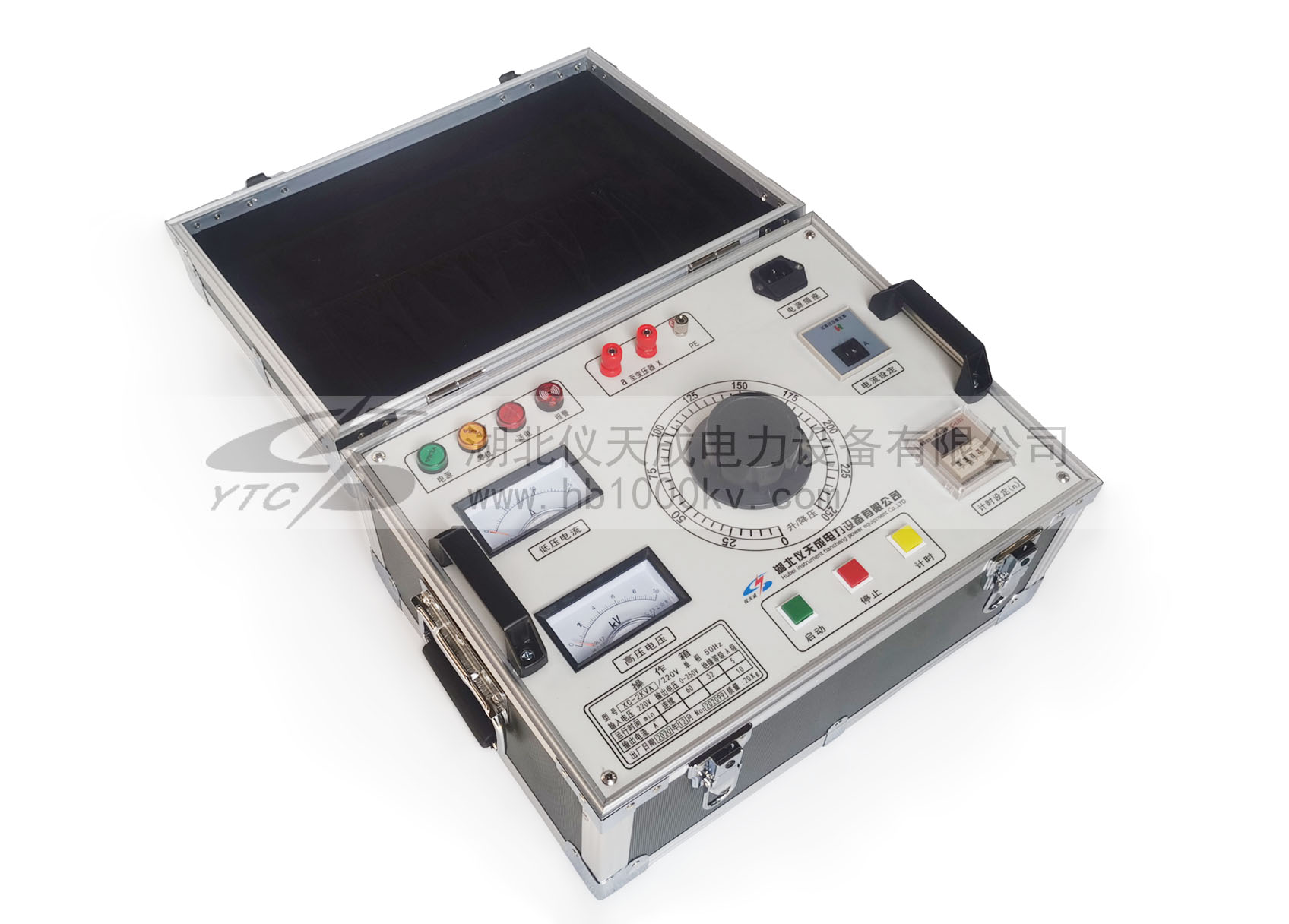

        YD系列油浸式试验变压器是根据DL/T848.2-2004行业标准而设计生产的。全套装置由YD系列油浸式试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

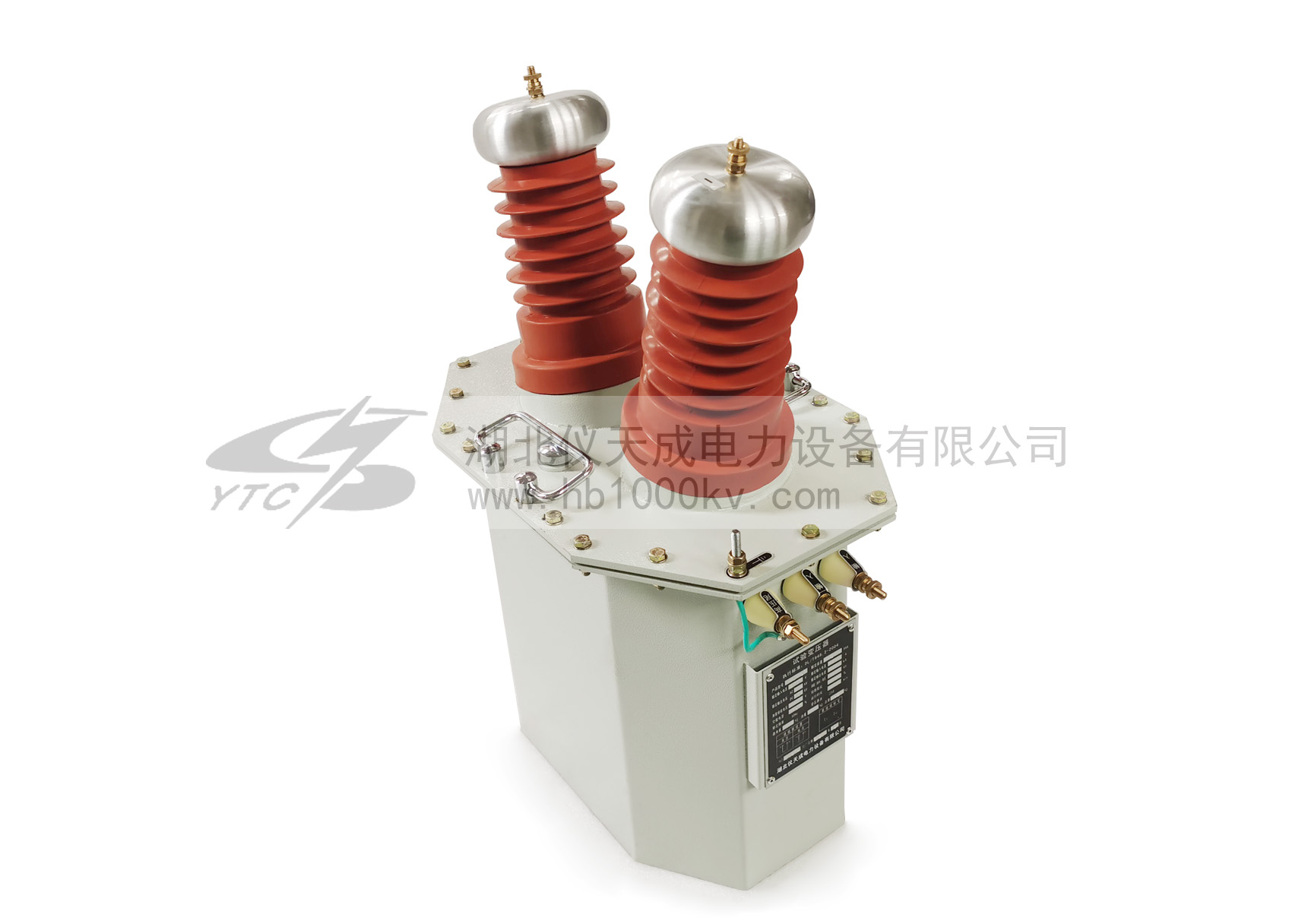

        高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。



产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

基本参数：
项目 技术参数
定电压 AC 50~300kV、DC 70~210kV
额定电容量 1~400kVA
产品类别 交流、交直流、交流串激、交直流串激

不同规格参数:
规格型号 容量(kVA) 高压电压(kV) 高压电流(mA) 低压输入 变比(高/仪) 温升℃(30分钟)
电压(V) 电流(A)
YD-1.5/50 1.5 50 30 200 7.5 500 10
YD-3/50 3 50 60 200 15 500 10
YD-5/50 5 50 100 200 25 500 10
YD-10/50 10 50 200 200 50 500 10
YD-20/50 20 50 400 380 52.6 500 10
YD-30/50 30 50 600 380 79 500 10
YD-50/50 50 50 1000 380 132 500 10
YD-5/100 5 100 50 200 25 1000 10
YD-10/100 10 100 100 200 50 1000 10
YD-20/100 20 100 200 380 52.6 1000 10
YD-30/100 30 100 300 380 79 1000 10
YD-50/100 50 100 500 380 132 1000 10
YD-15/150 15 150 100 380 39.5 1500 10
YD-20/150 20 150 133 380 52.6 1500 10
YD-25/150 25 150 167 380 65.7 1500 10
YD-30/150 30 150 200 380 79 1500 10
YD-50/150 50 150 333 380 132 1500 10
YD-100/150 100 150 667 380 263 1500 10
YD-50/200 50 200 250 380 132 2000 10
YD-100/200 100 200 500 380 263 2000 10
YD-150/200 150 200 750 380 395 2000 10
YD-200/200 200 200 1000 380 526 2000 10
YD-300/200 300 200 1500 380 790 2000 10
YD-50/300 50 300 167 380 132 3000 10
YD-100/300 100 300 333 380 263 3000 10
YD-150/300 150 300 500 380 395 3000 10
YD-200/300 200 300 667 380 526 3000 10
YD-300/300 300 300 1000 380 790 3000 10
应用领域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
权威鉴定 ITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证。
