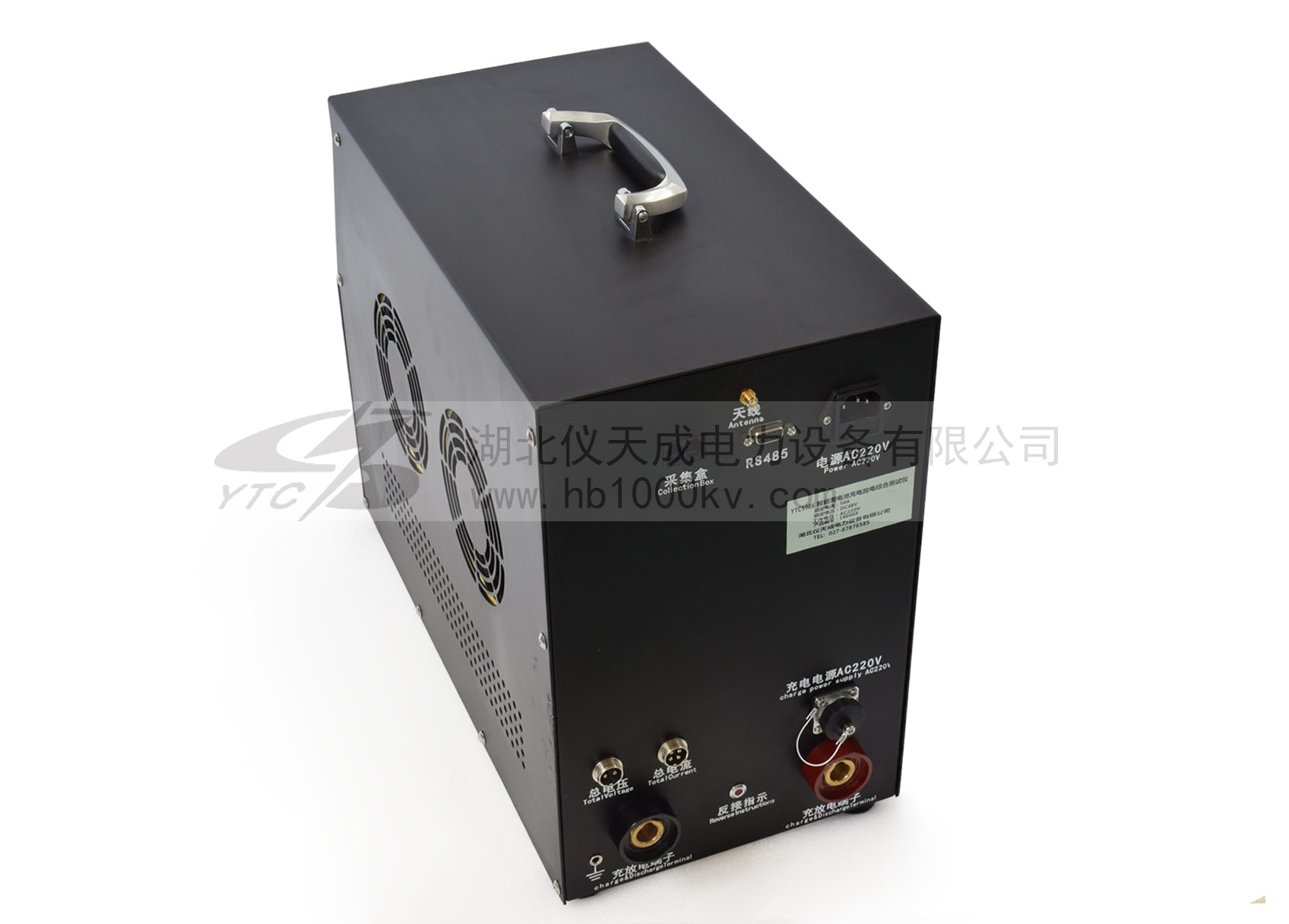

YTC5986智能蓄电池充电放电综合测试仪

YTC5986智能充电放电综合测试仪集充电、放电、单体检测、在线监测和活化五合一体，一机多用。减少企业成本，降低维护人员的劳动强度，为蓄电池和UPS电源维护提供科学的检测手段。
- 集充电、放电、单体检测、在线监测和活化五合一体，功能齐全，还可以一机多用
- 智能三阶段充电、恒流放电、实时在线巡回检测每个单体电池参数

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

产品介绍：
YTC5986智能充电放电综合测试仪集充电、放电、单体检测、在线监测和活化五合一体，一机多用。减少企业成本，降低维护人员的劳动强度，为蓄电池和UPS电源维护提供科学的检测手段。
YTC5986智能充电放电综合测试仪采用新型功耗元件，实现恒流放电、智能三阶段充电、均充/浮充、恒流/恒压自动转换功能；实时在线巡回检测每个单体电池或整组电池的电压，实时在线显示、检测、记录单节或整组电池的电压，同时将数据存贮或传送至PC机；大屏幕液晶显示，全中文菜单提示，操作简便，智能化程度高，可设定并控制电压、电流、时间、容量等参数，自动完成蓄电池组各种参数的测试、监控；自动放/充电，可对蓄电池进行活化，延长电池的使用寿命。充/放电完毕，检测的数据可通过RS232接口直接上传至PC机或现场将数据转存至U盘；配套的数据处理软件对放/充电采集的数据信息进行处理，分析电池剩余容量，生成各种图表，为分析电池性能提供了科学的依据。

产品特征：
1.集充电、放电、单体检测、在线监测和活化五合一体，功能齐全，一机多用。
2.智能三阶段充电、恒流放电、实时在线巡回检测每个单体电池参数。
3.功耗元件采用新型PTC陶瓷电阻，安全，无红热现象，寿命长。
4.单片机至U盘数据转存技术的应用，解决了大容量数据存贮问题。
5.充/放电结束，数据经U盘转存或经RS232接口上传计算机后台处理后可自动生成各种图表，电池性能一目了然。
6.便携式设计，方便流动性强的用户使用。
7.液晶屏显示，全中文菜单提示，操作简便，智能化程度高，可设定电压、电流、时间、容量等参数，自动完成蓄电池组各种参数的测试、监控。
8.实时在线监控功能：实时在线监测、显示所有测试数据：电流、电池组电压、单体电池电压、时间、容量等，同时将数据存贮并传送至PC机,显示并打印各种图表。
9.自动放充电功能：设定放/充电的电流、时长、容量及其电压的高限、低限，可以循环一次放电、充电过程。
10.电池活化功能：设定放充电循环次数，可对蓄电池组进行活化。
11.自动停机功能：在下列条件任意一条满足时自动停止放/充电：时间到、容量到、单体电池保护电压到以及整组电池保护电压到。
12.保护功能：如有电压异常情况发生，自动停止充电或放电。
13.电压、电流显示值的校准修正功能：主要校准电池组总电压、电流和单体电池电压。
14.U盘数据转贮功能：充电、放电、自动放充或者电池活化结束后，可把采集的数据转存到U盘，再由U盘将放/充电采集的数据转存到PC机中，经配套的数据处理软件处理后，显示、打印各种图表。为判别整组或单体电池的优劣提供科学的依据。RS232接口通讯：实现计算机实时监测或充电、放电、自动放充或者电池活化结束后的数据转存。

产品别称：蓄电池综合测试仪，智能蓄电池充/放电测试仪，蓄电池充放电综合测试仪，

产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

项目	技术参数
适用蓄电池组	48V
电池组电压	DC48V
放电电流	0-50A连续可调
充电电流	0-50A连续可调
工作模式	可单机使用，可并机使用，可并联恒流模块使用
保护性能	输入端过压保护，LCD提示；
	电池电压极性反接保护，蜂鸣器告警；
	过流保护，LCD提示；
	85℃过热保护，LCD提示，蜂鸣器告警；

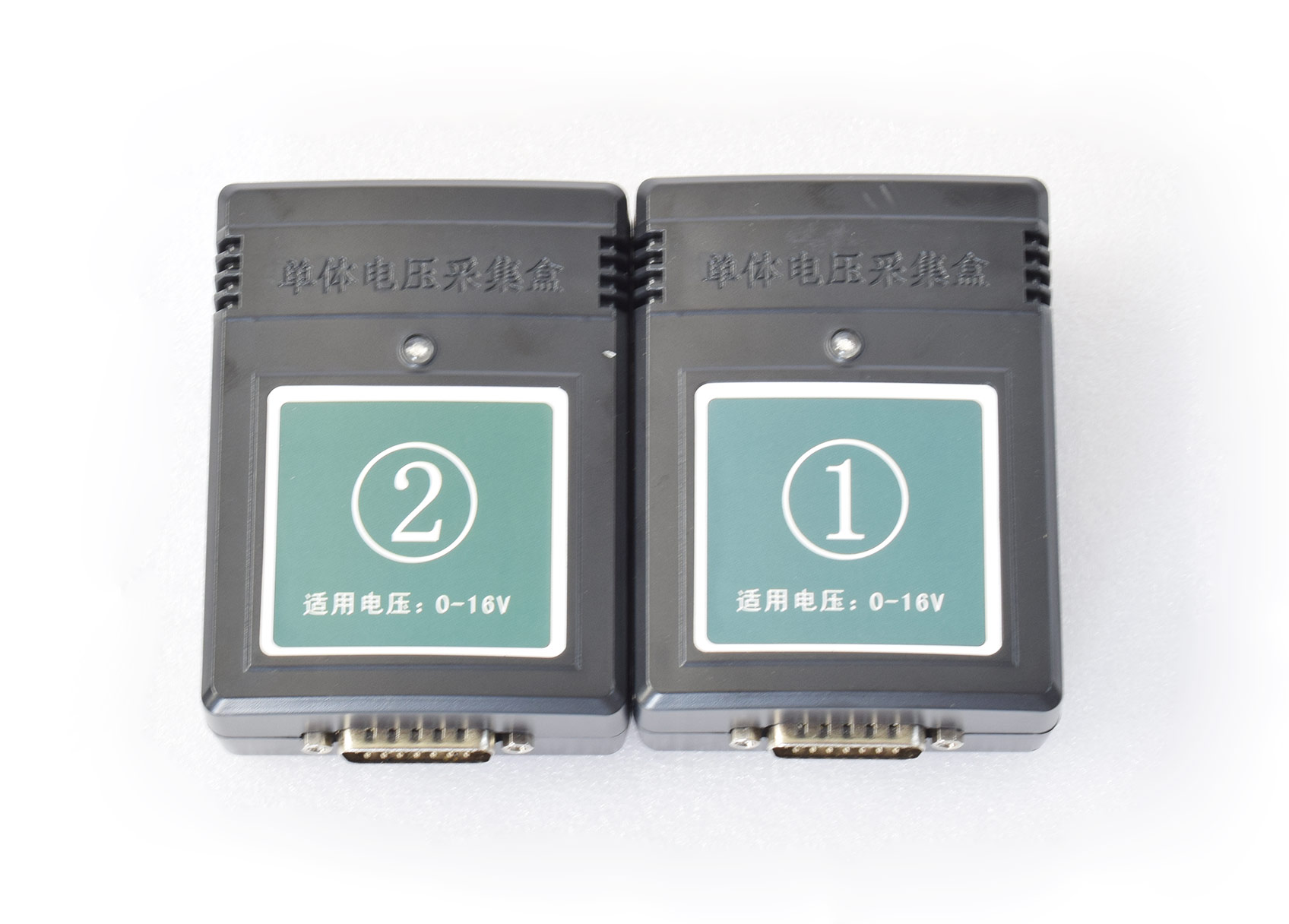

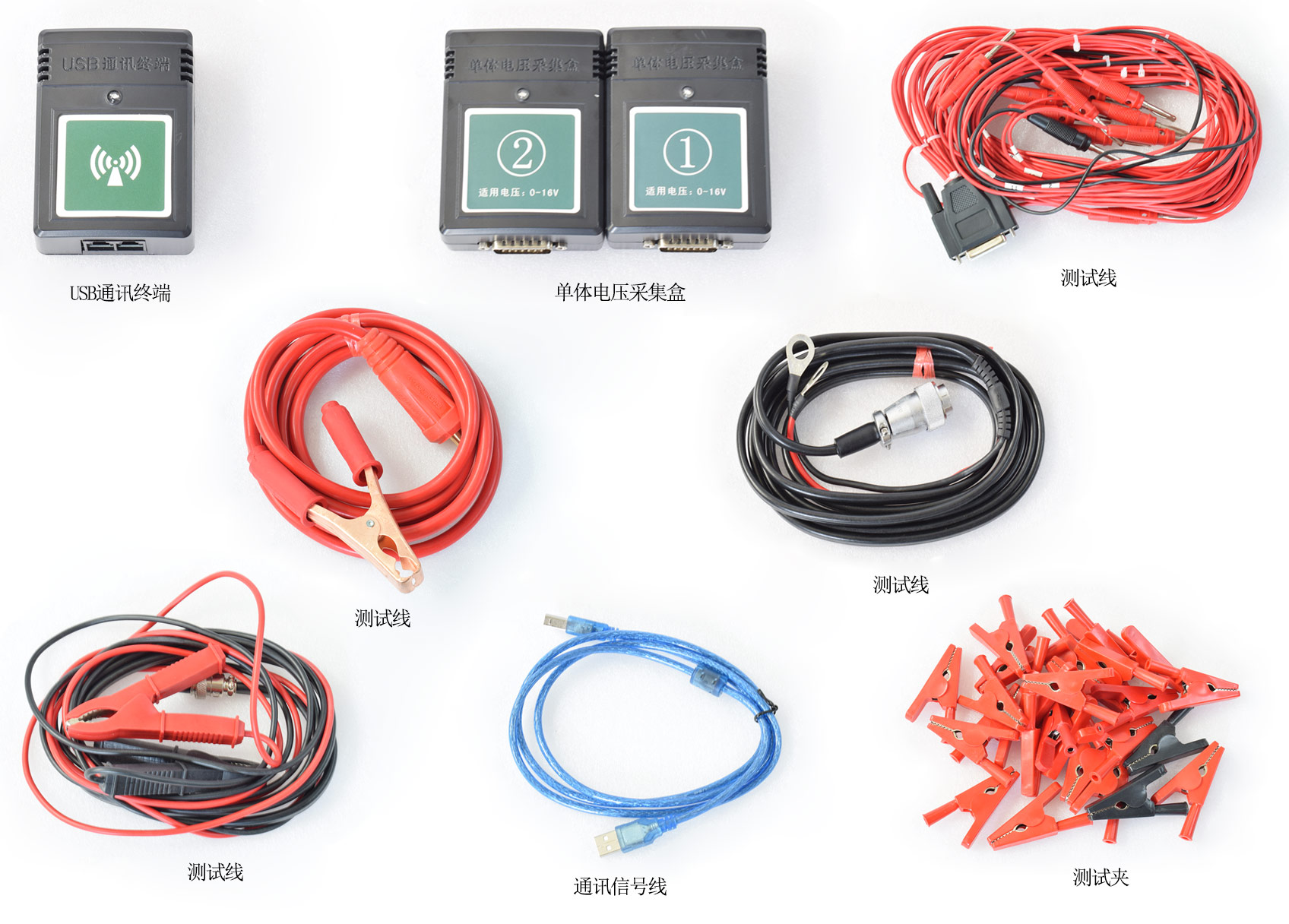

单体电压采集	采用433射频无线模块,通讯距离可达100米以上，兼容2V/4V/6V/12V单体电池电压监测，只要总电压不超过门限，每组电池数量不限，可以同时监测1～16组射频无线监测模块，一个射频无线监测模块可同时监测12只单体电池
控制精度	放电电流≤±1%；组端电压≤±0.1%；单体电压：≤±0.05%
PC机通信	RS485接口
数据保存容量	2Gbit FLASH
工作环境	散热	强制风冷
	温度	工作范围：-5～50℃ 贮藏温度：-40～70℃
	湿度	相对湿度0～90%（40±2℃）
	海拔	额定海拔4000米
	噪音	﹤60dB
工作电源	电压	48V充电机：单相三线制: 220V AC （–20%～+30%），频率:45～65Hz；
		110V充电机：三相三线制: 380V AC （–20%～+30%），频率:45～65Hz；
		220V充电机：三相三线制: 380V AC （–20%～+30%），频率:45～65Hz；
	耐压测试	输入－机壳：2200Vdc 1min
		输入－输出：2200Vdc 1min
		输出－机壳：700Vdc 1min
	安全性	满足EN610950
接线	交流输入	国标公插座，适用1～1.5mm²电缆仪器放电源与充电电源请分别接连。

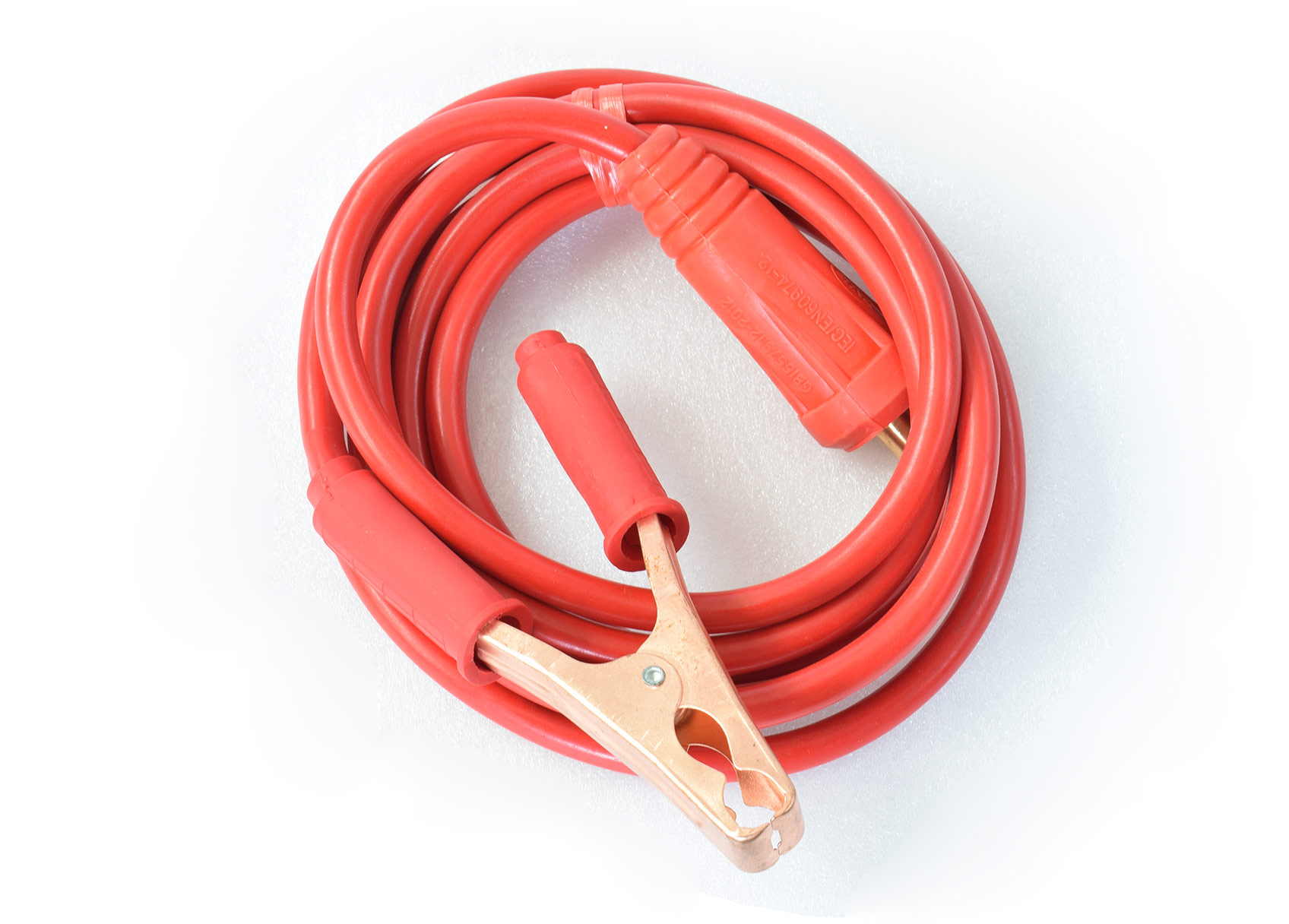

	直流输出	仪表35mm²电缆快接插头（红正黑负）
