| 影响量 | 基准条件 | 工作条件 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | / |
| 环境湿渡 | 40%～60% | ＜80% | / |
| 被测电压频率 | 50Hz±1Hz | 10Hz～1000Hz | / |
| 接收机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
| 发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
| 外电场、磁场 | 应避免 | ||
| 被测电缆位置 | 被测电缆处于柔性线圈的近似几何中心位置 | ||

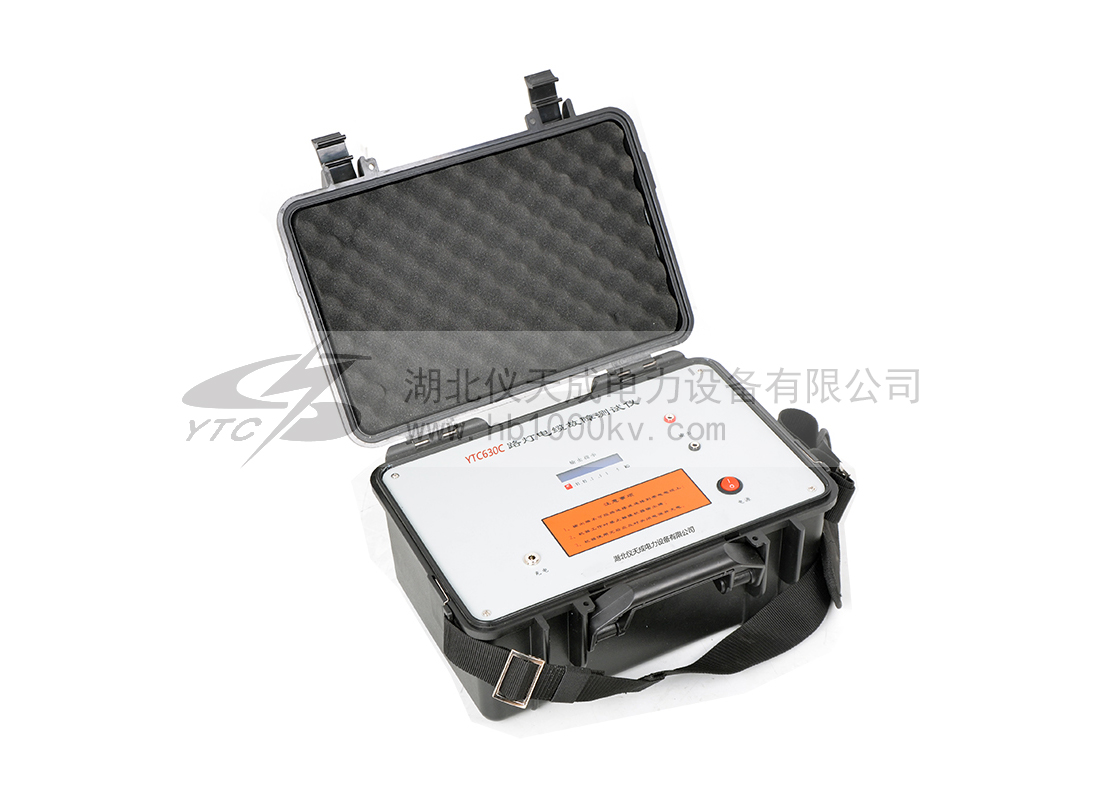

| 功 能 | 产生脉冲编码电流信号；显示剩余电池电压 |
| 电 源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 |
| 显示模式 | 超大LCD实时显示剩余电池电压 |
| 脉冲电压 | 500V |
| 脉冲电流 | 最大30A（取决于回路电阻的大小） |
| 脉冲频率 | 1次/秒 |
| 脉冲宽度 | 2ms |
| 发射信号 | 棒图动态显示发射信号 |

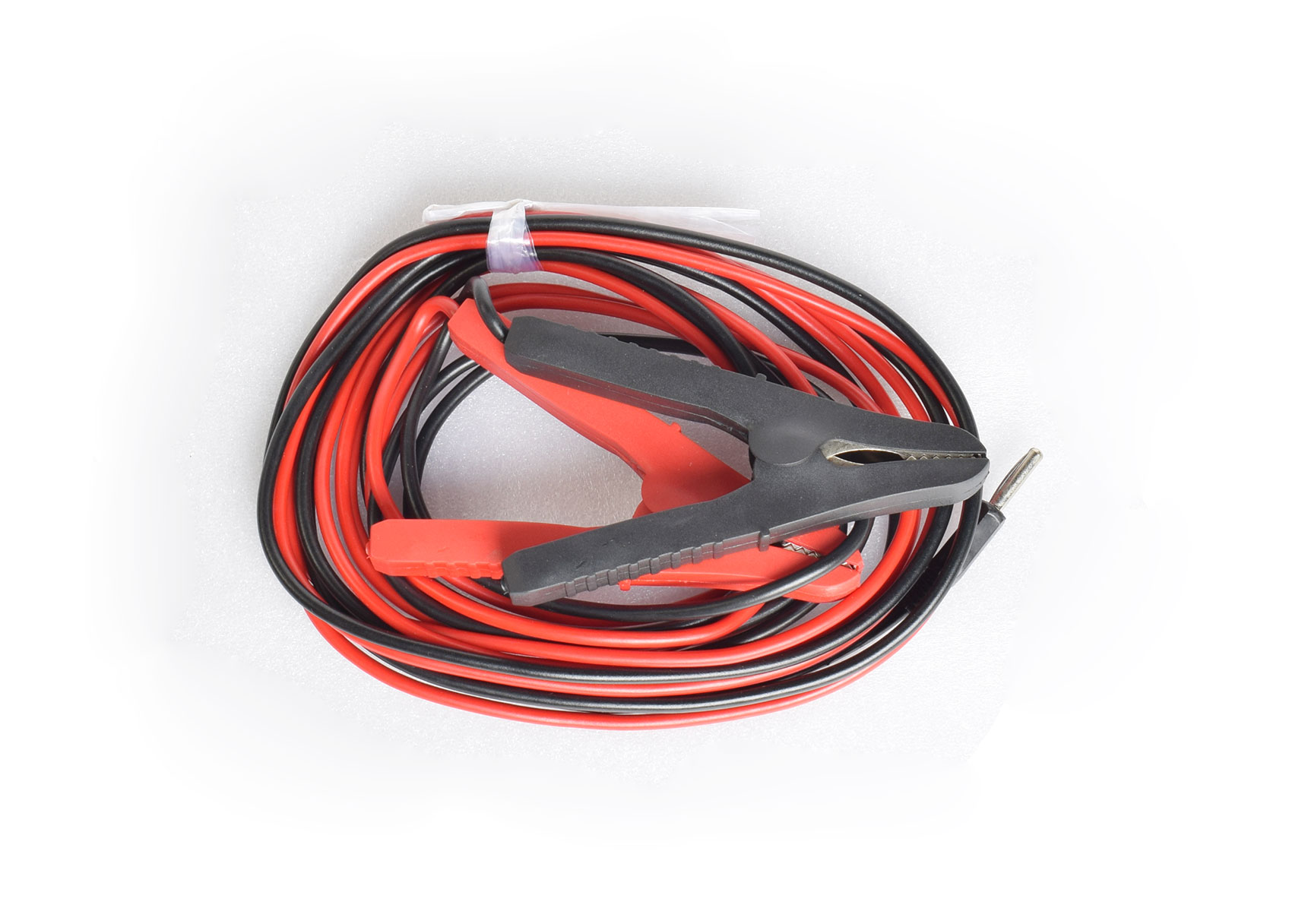

| 测试线长 | 3米，带鳄鱼夹，红黑各1条 |
| 工作温度 | -10℃～40℃ |
| 存储条件 | -20℃~50℃，≤95％RH, 无结露 |
| 背光控制 | 有，白色背光灯 |
| 尺 寸 | 320mm×275mm×145mm |
| LCD尺寸 | 128mm×75mm |
| LCD显示域 | 124mm×67mm |
| 仪表质量 | 发射机：2.5kg |
| 总质量：3.3 kg（含接收机） | |
| 外包装尺寸 | 长宽高400mm×245mm×335mm |
| 电池电量 | 当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机 |

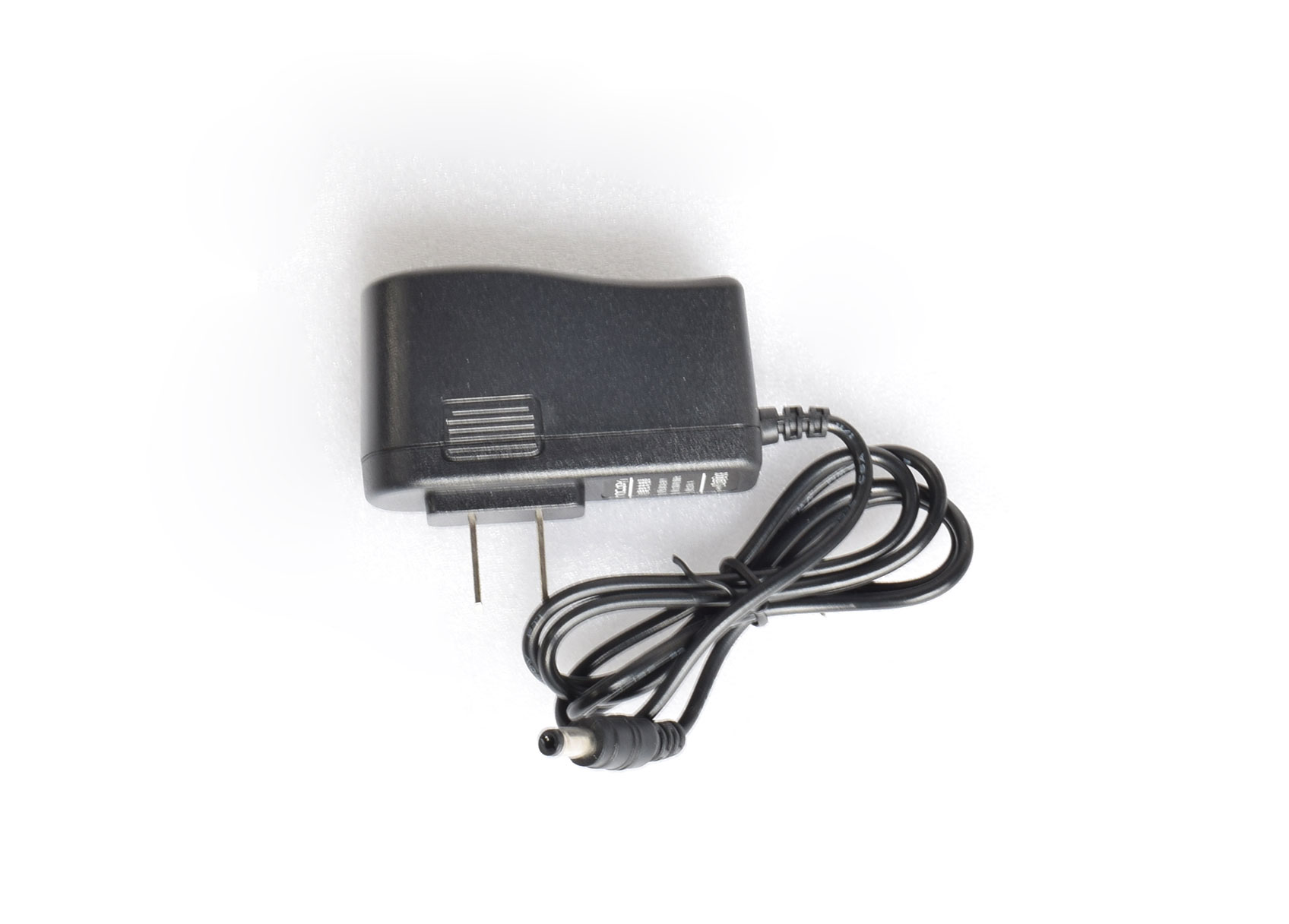

| 充 电 器 | 12.6V DC充电器 |
| 充电接口 | 圆形充电接口，DC标识 |
| 抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁特性 | IEC61326(EMC) |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |

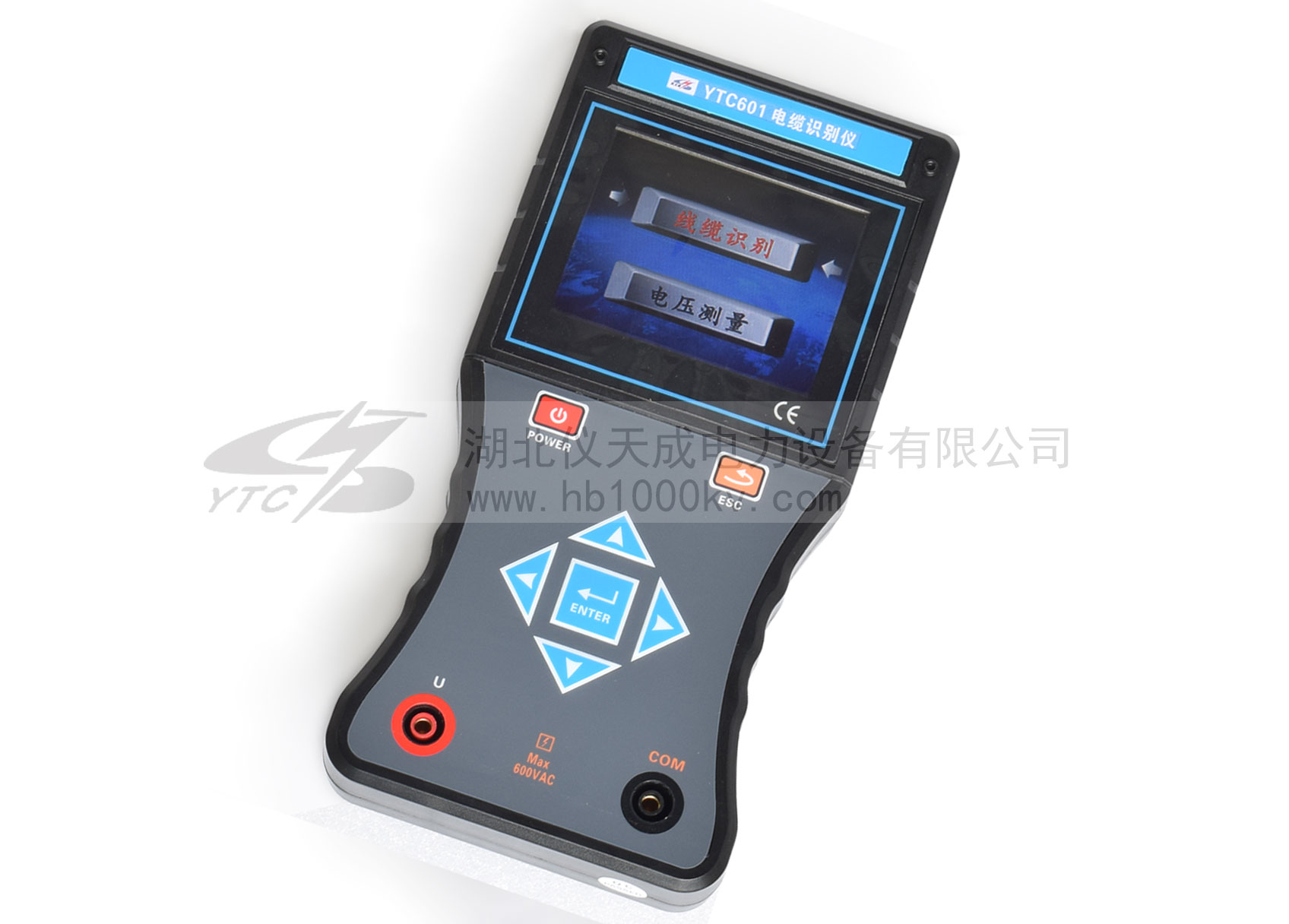

| 功 能 | 识别并解码脉冲电流信号；交流电压测量 |
| 电 源 | 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
| 额定电流 | 约180mA max |
| 显示模式 | 3.5寸真彩液晶屏显示，彩色电子表盘指示 |
| 电缆识别成功 | 绿色光栅顺时针动态指示 |
| 非目标电缆 | 红色光栅逆时针动态指示 |
| 接收几尺寸 | 长宽厚207mm×101mm×45mm |
| 柔性线圈 | 长约630mm，线径6 mm或12.5mm |
| 线圈内径 | φ200mm |
| 引线长度 | 柔性线圈引线长度：2m |

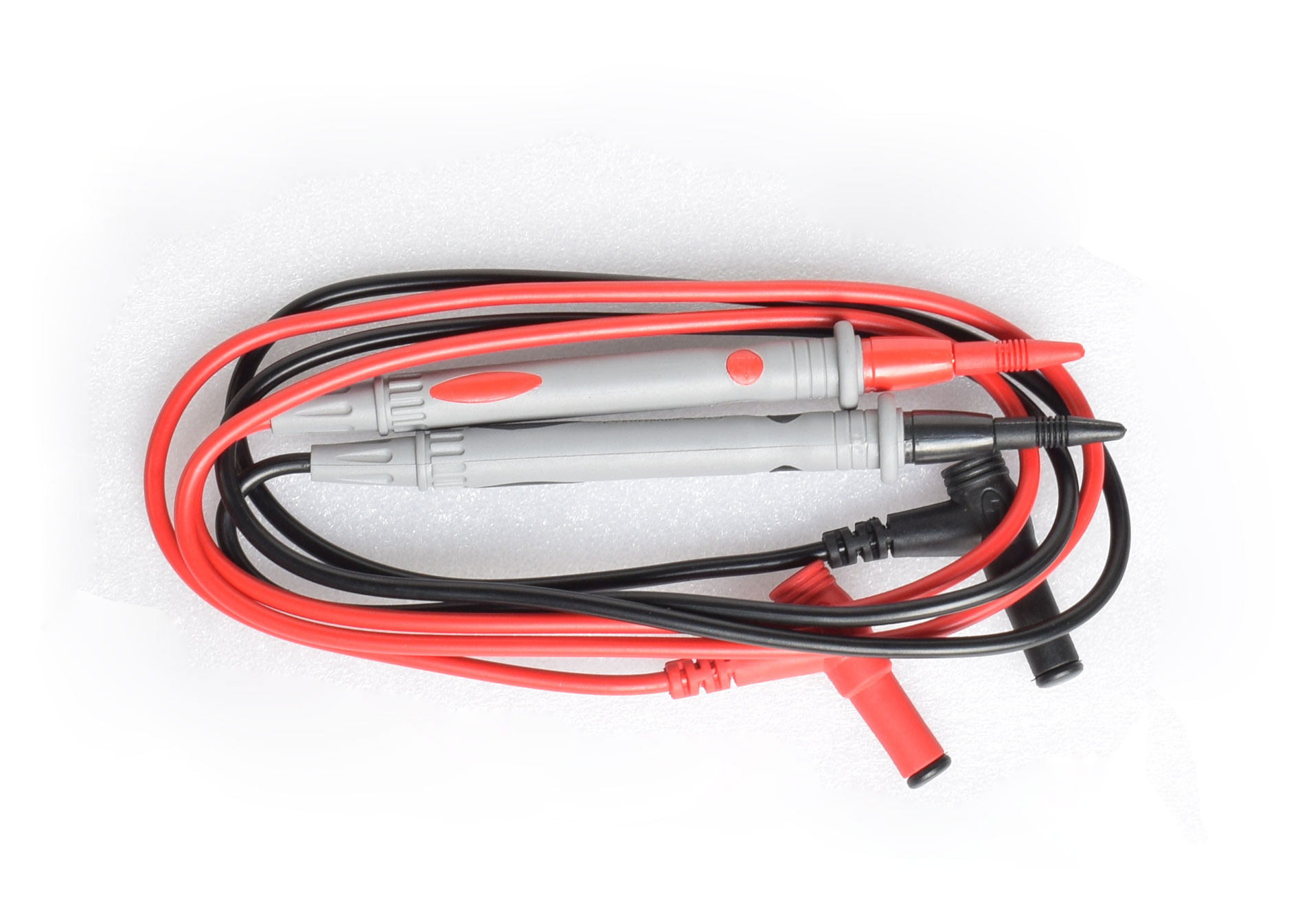

| 电压测试线 | 长1m (红黑各1条) |
| 检测范围 | 线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时，需保证发射机电池电量为10V以上 |
| 电压量程 | AC 0.01V～600V(50Hz/60Hz) |
| 电压精度 | ±1%±1dgt |
| 识别信号 | 彩色光栅动态显示信号强度 |
| 检测速率 | 约1次/秒 |
| 增益调节 | 6级，按左右箭头键调节信号放大倍数，指针处于电子表盘的中间到三分之二处最佳 |
| 背光控制 | 按上下箭头键可以调节LCD背光亮度 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
| 充 电 器 | 9V DC USB接口充电器 |
| 充电接口 | USB充电接口 |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃~50℃，≤95％RH, 无结露 |
| 接收机质量 | 接收机：370g(带电池) |
| 电流钳：172g | |
| 绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |

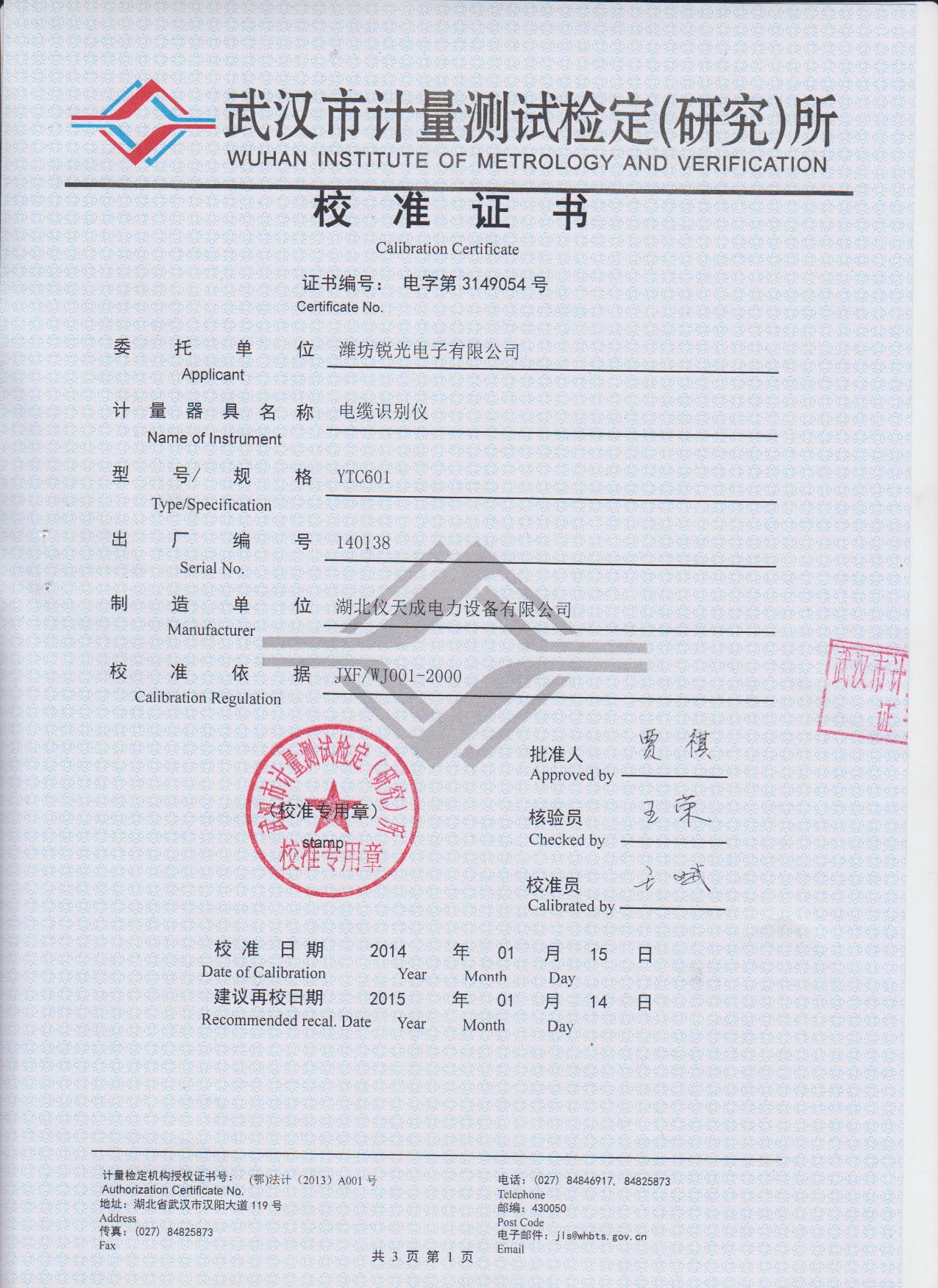

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证。
