在电力工作者的实际工作中，经常需要测试电力设备的电阻值，但是根据被试品的电压等级不同，需要用到不同的测试仪器。经常使用的就是直流电阻测试仪和回路电阻测试仪，这两种仪器无论是功能还是工作原理都非常相似，所以电力工作者经常会混淆，在工作中很容易弄混应该用哪种，在此，优发国际电力就简单给大家介绍直流电阻测试仪和回路电阻测试仪的主要区别。
直流电阻测试仪的主要功能为测试电流小于等于1A，主要用于接触电阻、导通电阻、连接电阻等等各种低电阻的测量中，精度很高，可以到0.01%。
而回路电阻测试仪的主要功能是测试电流一般是在100A和200A左右，用于测量高压开关、有载开关等开关设备的回路电阻，直接反映开关触头的接触情况。

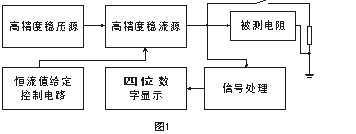

直流电阻测试仪的工作原理为：
稳压源是高精度低纹波电源，可提供10A的电流输出。稳流源输出的电流受其分挡切换控制电路的控制。当测量选择不同挡位时，输出不同的稳定电流。当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经计算机处理后由液晶显示器直接显示电阻值。

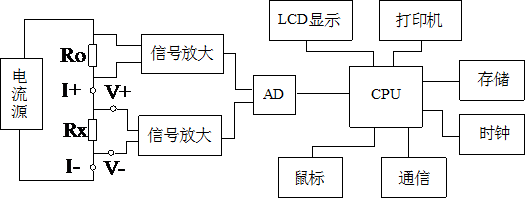

回路电阻测试仪的工作原理为：
电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0，经滤波放大处理后送入AD转换为数字量，进而计算出电流值I，见公式（1）。同样，采样待测电阻Rx上的电压信号Ux，经滤波、多级放大处理后送入AD转换为数字量，通过公式（2）计算出电阻值Rx。
（1）
（2）
从以上可以看出，直流电阻测试仪和回路电阻测试仪看似功能和工作原理都非常相似，但是实际上却又各有不同，因此电力工作者在实际工作中如果需要测试电力设备的直流电阻，需要慎重选择相应的测试仪器。
湖北优发国际电力设备有限公司技术部
2017年9月28日
