如何使用微机继电保护测试仪进行谐波叠加试验

返回打印来源：优发国际电力时间：2018/04/03 阅读：次

如何使用微机继电保护测试仪进行谐波叠加试验呢？微机继电保护测试仪在电力测试行业具有非常高的应该范围，广泛应用于继电器的试验，其中谐波叠加试验是电力工作者经常需要进行的基本试验之一，优发国际电力在本文就以YTC1000型微机继电保护测试仪为例，对此进行简单的介绍。
“谐波叠加”测试单元可实现三相电压、电流的各次谐波分量叠加输出，用于测试电力系统的设备在各种谐波情况下的工作行为。常用来校验差动谐波制动系数。l UA、UB、UC、IA、IB、IC均可以叠加直流及2～20次谐波输出，各次分量可以按幅值显示和记录，也可以按基波的百分比方式显示和记录，可以选择自动变化，也可选择手动变化，幅值和相位均可变化，可测量动作值、返回值以及动作时间、返回时间。
一、谐波试验参数设置：
本模块里的谐波有两种显示模式：一是以幅值的方式，另外一种就是以基波的百分比来表示。此时，谐波的幅值就和基波的幅值有直接联系。而且，测试仪输出的叠加后的波形也和这个基波的幅值有关系。一般来说，在进行谐波制动试验时，基波的幅值应设置得大于保护的动作整定值（比如说差动保护的启动值），以保证在谐波较小或为0的时候，保护能可靠动作。
在这个页面设置谐波的幅值和相位。图上左边红色的数据相指的是将要叠加谐波的对应相的通道。幅值有两种方式表示，图中是以幅值的方式表示的，所以其单位是想对应的电流电压的单位，如果以基波的百分比来表示，则显示的是占基波的百分之多少。这里基波和谐波的相位对试验的结果影响不是很大，一般就用默认的设置就可以了。如果需要设置的话，根据保护的定值设置其两者之间的相位就可以了。

二、变量参数设置
变量选择
变量：从下拉菜单中选择需要变化的通道，如图中选择的是A相电压做为变化量。
波形：指的是叠加的谐波次数，从直流到20次谐波
幅值步长：这里的步长也与“谐波表示方法”相对应。当选择“以幅值表示”时，步长也以幅值表示，单位是A或V；而选择“以基波的百分比表示”时，则步长也是百分比。
变化范围、时间
变化初值：变化初值是前面所设置好的谐波的值。初值是从前页的谐波数据页面中取来的，不能直接修改。要修改这个初值必须在谐波数据页面里进行。初值在这里以幅值的方式表示。
变化上限：变化量的输出上限值，该值可以确保输出的量值不至于太大，以损坏保护装置。
变化时间：变化时间指的是每变化一步的间隔时间，一般设置为稍大于保护的整定动作时间。
谐波表示方法
各相的谐波分量的数据可以选择“以幅值的方式表示”，也可以选择“以基波的百分比表示”。当选“以基波的百分比表示”，在“谐波” 页面中各相谐波的值显示为相对于基波幅值的百分比，变量的幅值步长也以基波的百分比表示。例如，在“以幅值表示”时，某相电压2次谐波幅值为2V，基波幅值为10V，则当选择“以基波的百分比表示”时，此时显示的2次谐波为20％。

三、开始试验
1、试验接线：
接线方法１（高、低压侧同时加电流）：测试仪IA接高压侧A相，IB接低压侧a相，高、低压侧的中性线短接后接测试仪IN。
接线方法２（仅高压侧加电流）：测试仪IA接高压侧A相，高压侧的中性线接测试仪IN。
2、试验方法：
下面以接线方法2为例（仅高压侧加电流）：
假设某变压器的二次谐波制动系数为20%。

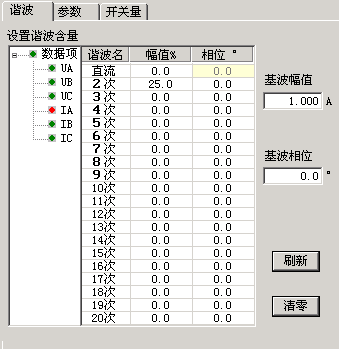

先在“参数”页面中选择“以基波的百分比表示”。然后在“谐波”页面中选中IA，设置基波幅值为2A，并在表格中设置2次谐波为25%（大于谐波制动系数为20%，使保护开始试验时不动作），如图所示：

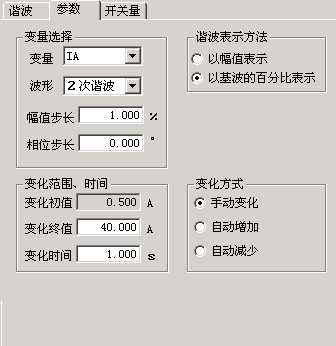

切换至“参数”页面，选择IA为变量，波形为“二次谐波”，并设幅值步长为1%，选择“手动变化”方式。设置好的参数如上图所示。开始试验，按步长逐步减小变量致保护动作。将动作时IA的二次谐波百分比值与整定的制动系数对照。

不同厂家研发的微机继电保护测试仪试验方法会稍微有所不同，但是总体的程序和流程均是很相似的，电力工作者在实际的试验过程开始之前，应当首先熟读产品操作说明书，严格按照操作说明书进行操作，只有这样才能达到应有的效果。

湖北优发国际电力设备有限公司

2018年4月3日
