微机继电保护测试仪主要用来进行继电器的高压试验,在电力行业有非常广泛的应用,深受广大电力工程人员的欢迎,在实际的试验过程中,关于时间的设置是非常重要的,直接影响了测试的静的和仪器的使用寿命,本文就以YTC1000微机继电保护测试仪为例,来给大家简单讲解微机继电保护测试仪时间设置。

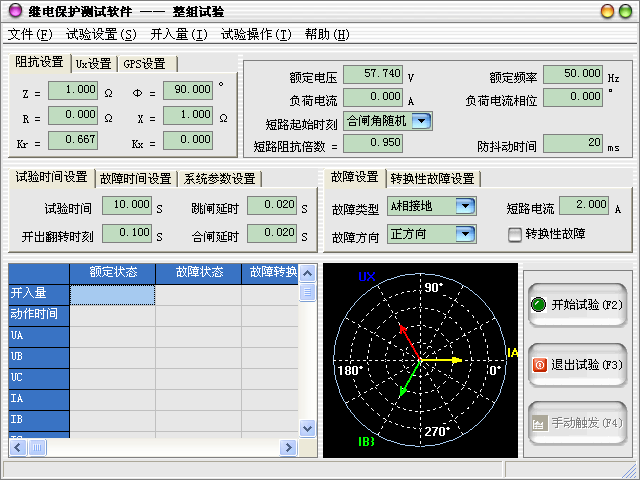

一、试验时间设置
试验时间:故障开始到试验结束之间的时间限制,一般地,应保证保护在该时间内可以完成整个“跳闸→重合→再跳闸”的过程。
开出翻转时刻:在故障输出一定时间后,开出量1会闭合输出。
跳闸延时:模拟断路器的跳闸动作时间,测试仪根据开入量的连接,一旦接受到保护的跳闸信号,经过“跳闸延时”后,方进入跳闸后的电压电流状态。
合闸延时:模拟断路器的合闸动作时间,测试仪根据开入量的连接,一旦接受到保护的合闸信号,经过“合闸延时”后,方进入合闸后的电压电流状态。
二、故障时间设置
故障前时间:在输出故障前输出额定值的时间。
故障持续时间:当“控制方式”设置为“时间控制”时,该参数启用,
控制故障状态的持续时间。
断开状态时间:当“控制方式”设置为“时间控制”时,该参数启用,
控制跳闸后状态的持续时间。
重合故障时间:当“控制方式”设置为“时间控制”时,该参数启用,
控制重合闸状态的持续时间。
不同厂家生产的微机继电保护测试仪具体的使用方法都有所不同,但是大体的使用都是相似的,本文主要以YTC1000型微机继电保护测试仪为例来进行的讲解,电力工作者在实际的试验过程之前,应当熟读产品操作说明,严格按照说明书来进行操作。
湖北优发国际电力设备有限公司
2018年7月6日
