变压器绕组变形测试仪的使用方法

返回 打印
来源:优发国际电力  时间:2018/08/22  阅读:
怎样使用变压器绕组变形测试仪呢?YTC3223变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能。具有体积体积小,重量轻的特点,不论是室外还是室内操作都是很方便的,是电力工作者得心应手的工具,那么如何操作变压器绕组变形测试仪呢?优发国际电力将做出以下讲解:

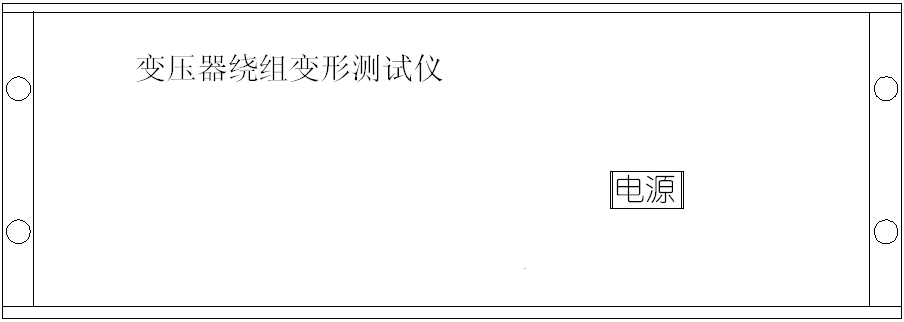

仪器面板:
1.仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。
2.上方印有仪器型号和名称。
3.下方印有仪器生产厂名。

                        (变压器绕组变形测试仪前面板图)

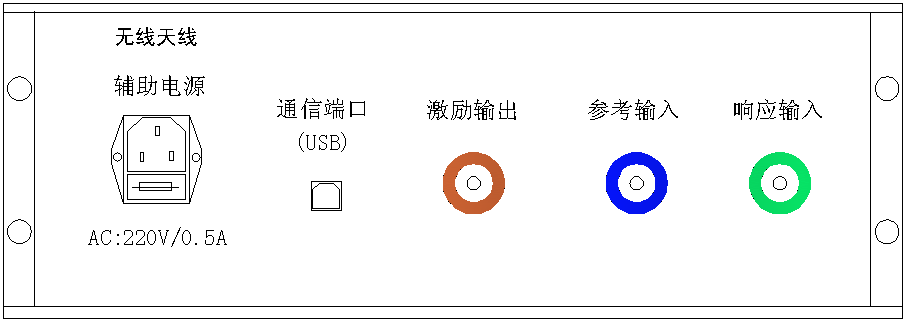

4.仪器背板上安装有电源插座内藏保险丝。
5.USB通信端口连接笔记本电脑和无线WIFI天线。
测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接。
                        (变压器绕组变形测试仪前面板图)

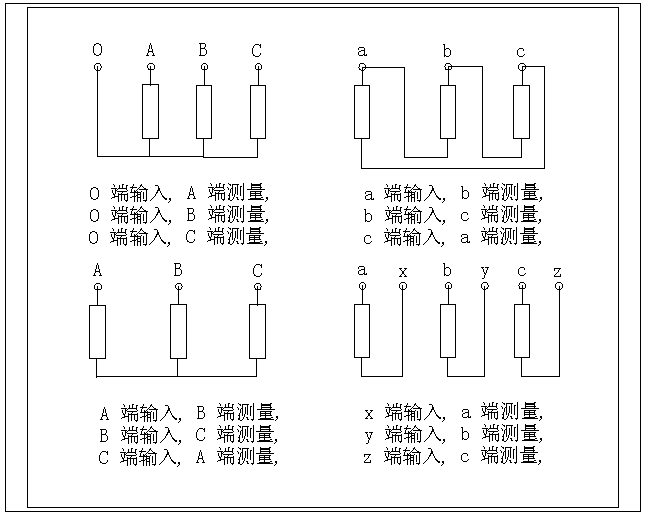

变压器的几种常用检测接线方式:

变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。
主测量单元系统与试品之间采用50高频同轴电缆联接,扫频信号经输出端口(激励输出),通过连接电缆将信号夹子(黄色)向被试品注入信号;由信号测量夹子(绿色)从被试品获取信号,经电缆传输到(响应输入);由信号测量从被试品注入点获取同步参考信号,经电缆传输到输入(参考输入)。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地,大型变压器一般以铁芯接地套管引出线与油箱的连接点,作为公共接地点,变压器外壳点接地。
