YTC5000智能绝缘电阻测试仪的操作使用说明

返回 打印
来源:优发国际电力  时间:2018/09/03  阅读:
       YTC5000智能绝缘电阻测试仪是专业用来测试绝缘电阻的电力设备,内附高性能大容量充电电池,交直流两用,并设有欠压保护和电池过充保护。本绝缘电阻测试仪是通过对电力设备进行绝缘、吸收比、极化指数试验,为系列绝缘试验提供前期准确判断。拥有重量轻,携带方便的特点,本产品三月包换,三年质保,终身保修,更有技术骨干上门指导。那么,优发国际电力设备有限公司就YTC5000这款绝缘电阻测试仪的使用方法做以下讲解:
试验前请接好测试线  测量接线图:

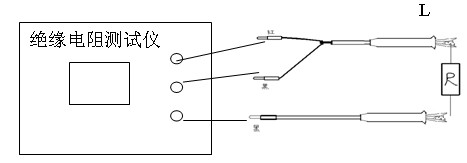

                                                   图A

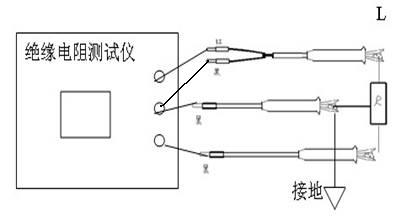

                                               图B
测量电气产品的元件之间绝缘电阻时,可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时,三组可轮流交换,空出的一相应安全接地。(图A)测量外壳接地起屏蔽作用的电器耐压时如图B。
        测量绝缘电阻时, “L”端接被试品, “E”端接被试品外壳接“G”端来保护屏蔽部分或其他不参与测量的部分,以消除表面泄漏所引起的误差。
1. 开启电源,液晶屏显示如图:

2. 选择功能键(R;R60/15S;R10/1min)任一功能进入电压选择:

按左移右移键选择合适的电压。
3. “R”选择进入,完成电压选择后进入“绝缘电阻测试”:

此时按确认键(ENTER)进入“正在测试”,显示测试电压和电阻值。

上图是仪表连续测试电阻值状态,此时按确认键(ENTER)便停止测试,自动切断高压,进入是否保存提示如下图:
按确认键(ENTER)自动保存数据,保存完后自动返回图3-1,准备下次测试。如果不想保存直接按返回键可以返回到测试界面,准备再次测试电阻值。按复位键完成操作。
开机后直接按功能键“R60/15S”进入图2,选择电压确认后进入“吸收比测试”准备:

按确认键(ENTER)进入测试,返回键退出。

正在测试,若想停止测试,按确认键停止测试。吸收比测试完毕后自动计算比值,进入是否保存提示。

按确认键(ENTER)进入保存,自动保存后转入再次测试准备界面(图 4-1),不保存直接按返回键转入再次准备测试界面。
按复位键完成操作此项测试。
开机后按功能键“R10/1min”进入“极化指数测试”,测试方式同4“R60/15S测试”。
7. 按功能键“系统”(SYS)进入

在“查看记录”下按确认(ENTER)进入
此时按左移右移键分别查看8组历史数据,记录包括测试的内容和测试时间。如图

按左移右移键切换“查看记录”数据
在“修改时间”功能按确认(ENTER)进入

按左移右移键修改内容,确认(ENTER)键确定并选择下一个要修改值。返回键可以返回上级菜单。
复位完成设置。测试前请接好被试品(使用返回键是返回上级目录菜单,复位键是仪表系统复位。测试异常时请关机或按复位键)
湖北优发国际电力设备有限公司
2018年9月3日
