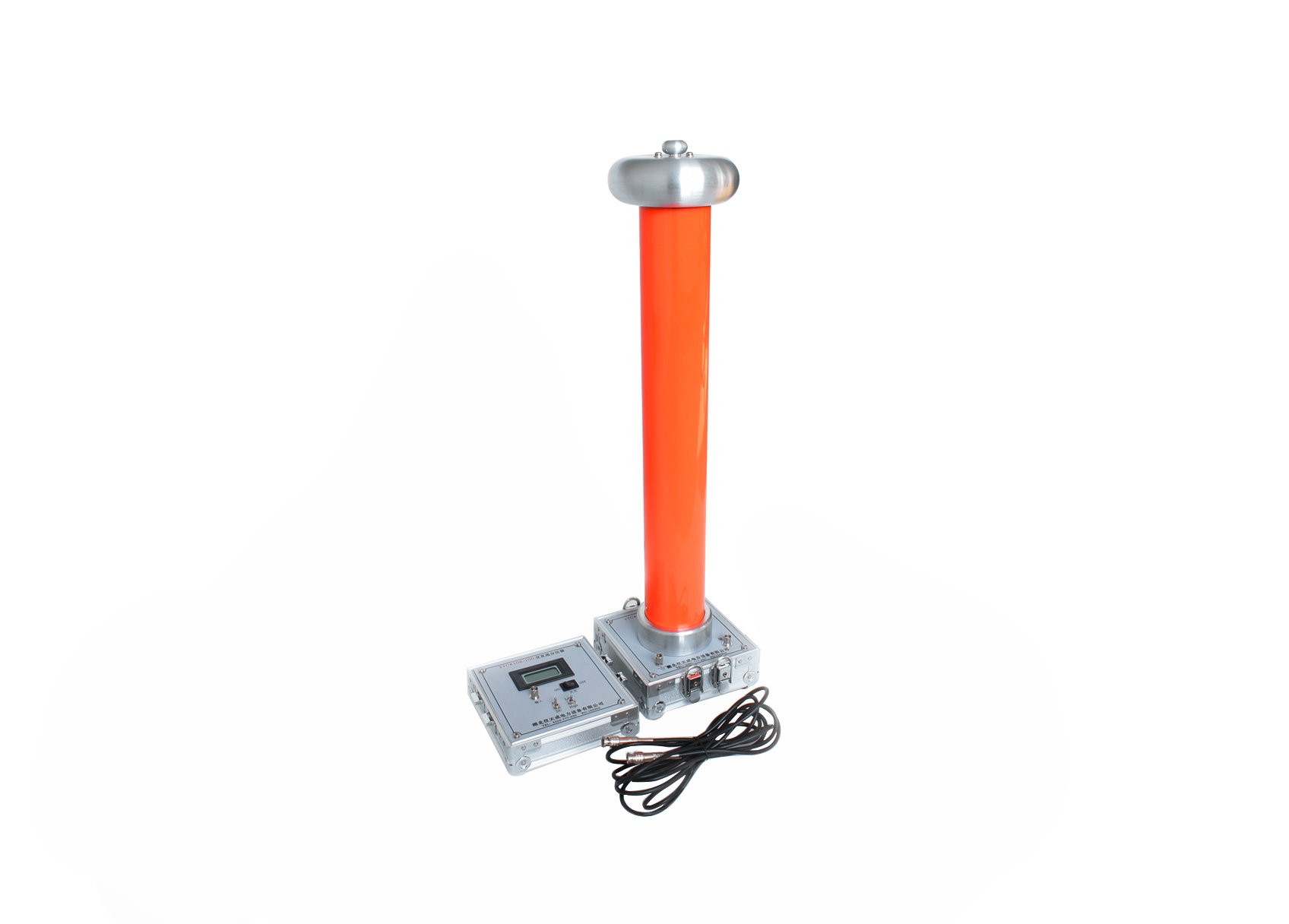

交直流分压器用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压，是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压，雷电高压，工频高压的测量。整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，优发国际电力设备有限公司就YTC8106交直流分压器的使用方法及注意事项做以下说明。
使用方法：
1．将交流分压器接地端安全接地。
2．将高压线接在均压球上方，用接线螺旋栓将高压线拧紧。
3．将仪表底座上的输入端插入数字高压表测量端,测量交流时将钮子开关切换到“AC”档。
4．所测电压为小于20kV时选择“LOW”档，当超过20kV时请选择“HIGH”档，从而获取更高精度的测试值。
5．打开“Power”开关，选择合适档位，此时数字高压表上将显示“0.00”或“00.0”,此时即可开始测量。
6．待测试完毕后，切断高压，等交流分压器上读数为“0.00” 或“00.0”时方才进入现场（交流试验时，仪表会缓慢回零，但高压电源已经没有电了，故在这种情况下请注意交流和直流试验的区别）。
7．在使用和保养中，均应注意分压器表面的清洁，防止污秽。
注意事项：
1、使用中，50kV以下分压器周围2米内不得有杂物，（150kV-200kV分压器为3米，300kV分压器为4米）仪表与分压器、人员应按照电力行业标准中数字高压表的操作规程来确定距离，我公司建议至少保持在5-6米的安全操作距离。
坚持轻拿轻放原则，切不可碰撞，挤压等。的检测工作带来极大的便利。
2、该交流分压器应该放在干燥的空气中，使用完毕后应将放回铝合金机箱中，以免受潮。
3、当听到有较明显的放电声音时，说明交流分压器可能受潮了，应该有干燥吹风机至上而下吹1-2分钟。
4、在完成交流试验后，专用显示表上不会立即归零，而是缓慢下降，这是由于采用真有效值的测量方式，归零时间一般在10-15分钟,若不完全归零,也不影响测量精度。因为交流没有“正”或“负”极性，但在交流试验时仪表显示仍然有“-”号，这是TMS转换芯片为了提高抗电磁干扰的能力而设计的负信号输出，对测试精度没有影响；同时在交流测量中，仪表在没有归零的情况下重复测量也是不会影响准确度的。
优发国际电力设备有限公司
2018年9月14日
