特种变压器变比组别测试仪结构外观以及键盘操作说明

返回 打印
来源:优发国际电力  时间:2018/09/20  阅读:
        特种变压器变比组别测试仪适用于特种变压器的变比及相位差测试及带移相的整流变压器的测量工作。特种变压器变比组别测试仪又叫变压器变比测试仪、变压器变比全自动测试仪、变压器变比组别测试仪、变压器变比测量仪、变压器变比全自动测量仪。那么,优发国际电力设备有限公司就YTC3317S特种变压器变比组别测试仪的结构外观以及键盘操作做一波讲解。
结构外观:
仪器由主机和配件箱两部分组成,其中主机是仪器的核心,所有的电气部分都在主机内部,其主机采用手持式注塑机箱,坚固耐用,配件箱用来放置测试导线及工具。

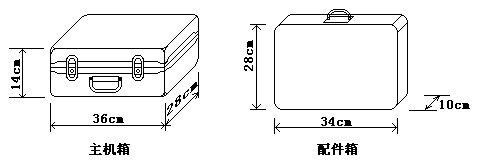

1.结构尺寸


                                          图一、主机与配件箱尺寸
2.仪器外观

      仪器左侧上部是变比测试航空插头,高压侧,低压侧端子。左侧下方是彩色液晶屏,右侧下部是标准30键的控制键盘;在仪器的右侧上部是打印机、接地端子、充电口、USB接口、RS232接口、电源线插口、工作开关。
键盘操作:
键盘共有30个键,分别为:存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2(ABC)、数字3(DEF)、数字4(GHI)、数字5(JKL)、数字6(MNO)、数字7(PQRS)、数字8(TUV)、数字9(WXYZ)、数字0、小数点、#、辅助功能建F1、F2、F3、F4、F5。
各键功能如下:
↑、↓、←、→键:光标移动键;在主菜单中用来移动光标,使其指向某个功能菜单,按确认键即可进入相应的功能;在参数设置功能屏下上下键用来切换当前选项,左右键改变数值。
键:确认键;在主菜单下,按此键显示菜单子目录,在子目录下,按下此键即进入被选中的功能,另外,在输入某些参数时,开始输入和结束输入。
退出键:返回键,非参数输入状态时,按下此键均直接返回到主菜单。
回车键:确认键,用来确认使所设置的参数生效或者进入所选择的屏。
存储键:用来将测试结果存储为记录的形式。
查询键:用来浏览已存储的记录内容。
设置键:在主菜单按下此键,直接进入参数设置屏。
切换键:出厂调试时生产厂家使用,用户不需用到此键。
自检键:保留功能,暂不用。
帮助键:用来显示帮助信息。
数字(字符)键:用来进行参数设置的输入(可输入数字或字符)。
小数点键:用来在设置参数时输入小数点。
#键:保留功能,暂不用。
F1、F2、F3、F4、F5:辅助功能键(快捷键)。用来快速进入辅助功能界面或实现相应的功能。
优发国际电力设备有限公司
2018年9月20日
