接地引下线导通测试仪操作方法攻略

返回 打印
来源:优发国际电力  时间:2018/10/08  阅读:
       接地引下线导通测试仪,接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。
操作方法攻略:

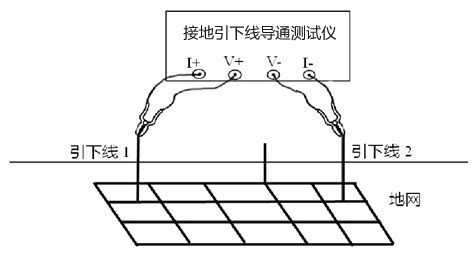

1.按上图接线方法接线
仪器附带两根测试线,一根红色50米的线在线盘上,在大的叉子接在红色接线柱I+,小的叉子接在红色接线柱U+,一根黑色5米的线上大的叉子接在黑色接线柱I-,小的叉子接在黑色接线柱U-。
2.先找出与地网联接合格的引下线作为基准点。
3.使用仪器自配的两根测量线(50米、5米)一端插入仪器接线座,带有测试钳的一端夹到基准点和被测点(其中黑色测试线夹在基准点,红色测试线夹在各个被测试点上)。
4.为了使测出数据的正确性,请尽量处理好被测点的接触面的干净。
5.接线检查确认无误后,接入220V交流电,合上电源开关,仪器进入开机状态。按“测量”键后即开始测试,屏幕中间的显示区显示测量的电阻值即为导通电阻值,单位为mΩ。
测试结果是否正常请参考下表:
导通电阻值: 150mΩ     500mΩ    1Ω
状态:       良好       异常      严重异常
6.弹起“测量” 键,设备测试结束,关掉电源,将测试线夹收好,放入附件包内。
以上为YTC2886接地引下线导通测试仪的操作攻略。
2018年10月8日
优发国际电力设备有限公司
