电容电感测试仪如何接线

返回 打印
来源:优发国际电力  时间:2018/10/11  阅读:
        电容电感测试仪如何接线呢?电容电感测试仪主要用来进行电容器的参数测试工作,用来判断电容器的性能好坏,具有测试速度快、精度高等优点,深受广大电力工作者的欢迎,本文就以YTC720B电容电感测试仪为例,来给大家简单介绍电容电感测试仪如何接线。

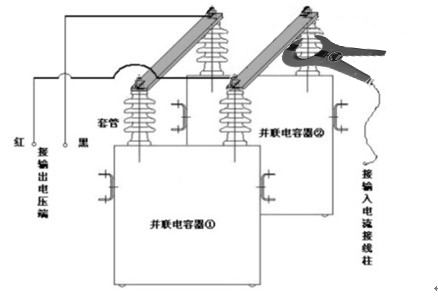

        一、并联电容器测量
        进行测试前,应按使用要求正确连接电源线及信号电缆。
        (1)将测试电压电缆一端接到仪器【电压输出端子】上;
        (2)将测试电流信号电缆插在仪器【电流取样插头】上;
        (3)接好测试仪器220V电源线;
        (4)将测试电压电缆分别夹在被试电容器组两极的连接母线上,钳形电流取样表卡在所需测量的单台电容器的套管处;
        (5)闭合【电源开关】;
        (6)开机后,屏幕显示第1屏 开机显示;如果显示白屏,请直接按复位键。
        将光标移至【设置】处,进入第3屏设置参数,将【等效阻抗】设为【并联电容】模式。按【确认】键并存入设置值,回到主菜单。
        将光标移至【测量】,按【确认】键进入测量,将【电压输出开关】置于【通】的位置即进行电容测量,液晶屏幕上显示的数据即是测量结果。
        (7)将钳形电流表取下,卡于另一台需测量的电容器上,直至该相测量完毕。
        (8)测试结束后,切断电源,并将面板上所有开关恢复到测试前的状态,拆除所有接线。
       二、电抗器电感测量
        (1)接线方法同测量电容时一样,只是被测试品为电感;
        (2)开机按【确认】后屏幕显示主菜单画面,将光标移至【设置】处,进入第3屏设置参数,将【等效阻抗】设为【串联  电感】模式。按【确认】键并存入设置值,回到主菜单。
        (3)将光标移至【测量】处,按确认进入测量状态。
        (4)将【电压输出开关】置于【通】的位置即进行电感测量。
不同厂家生产的电容电感测试仪使用方式都是相似的,电力工作者需要根据被测项目的不同来进行接线,并严格按照说明书的规范来进行试验。

湖北优发国际电力设备有限公司
2018年10月11日
