YTC630B型电缆故障测试仪是我们公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器,缩小了体积、增加了直流电源，可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。本文就YTC630B电缆故障综合测试仪的面板及功能做以下的讲解。

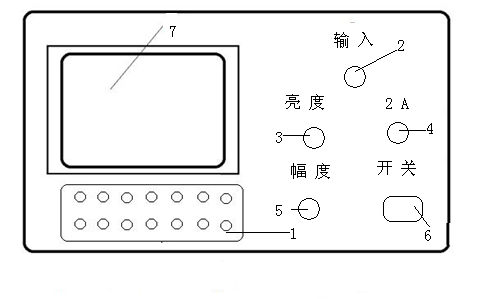

1. 操作键盘
2. 输入插孔
3. 亮度：用来调节屏幕亮度
4. 保险管

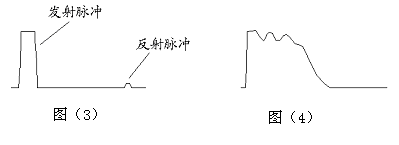

5. 幅度：用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如图1。调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线，如图2。一般采样前，输入振幅旋钮旋转1/3左右，然后根据波形大小在进行调节，重新采样。
6.电源开关
7.液晶显示屏
