本文就高压开关动特性测试仪的接线做以下说明。

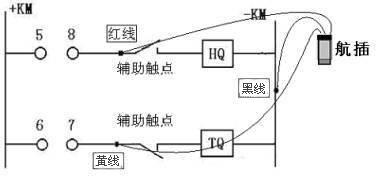

试验时，按下图接线：
现场试验时，如果采用仪器内部电源，就要选择“内同步方式”，合闸控制线（红色）、分闸控制线（绿色）、公共线（黄色）接入到仪器面板的“分合闸控制”端口（航空插头）。
接线时注意切断高压开关装置自有的操作电源（断开空开或者拔掉保险），以免两种电源冲突。
如果采用仪器外部电源，使用高压开关自有的控制电源，就要选择“外同步方式”，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“外同步”端口（航空插头）。
注意：
以上两个端口相互对立，采用一根电缆，一种方式只接一个通道，（内、外同步共用一根线）试验时内、外同步不能同时都接线。
以上为YTC3970高压开关动特性分析仪的接线讲解。
