YTC5501回路电阻测试仪的接线方式

返回 打印
来源:优发国际电力  时间:2018/11/14  阅读:
      回路电阻测试仪又称接触电阻测试仪,详细介绍按新《电力设备交接和预防性试验规程》要求,各种开关设备导电回路电阻的测量,其测试电流不得小于100A。湖北优发国际电力设备有限公司按新规程要求设计开发出新一代智能回路电阻测试仪产品,该产品适用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等。本文就YTC5501回路电阻测试仪的接线方式讲解。该仪器测量准确、性能稳定,适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试得要求。

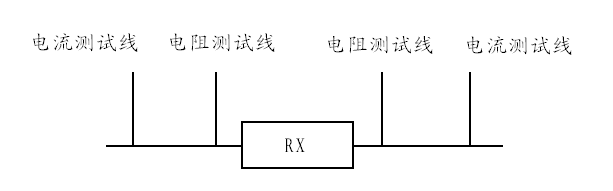

1、检查确认无误后,接通电源开关,测量线夹一定要夹在电流线夹内侧。      否则测量结果不准确。
2、按下测量开关,调节电流调节旋钮,使电流升至100A,此时电阻表显示值为所测的接触电阻值。(若显示1,则表示所测回路电阻值超量程;如果测量电流不是100A,例如为Io,电阻表显示为Uo,则实际电阻值为R=100×Uo÷IoμΩ)。
3、如果按正确接线方式使用,可是测量电流达不到100A,则应将测试线的电流线的截面积增大。
4、测量完毕,断开电源开关,将测试线夹收好,放在备件箱内。
       湖北优发国际电力设备有限公司是专业生产销售回路电阻测试仪的技术型厂家,拥有十多年的技术经验,所生产的电力检测设备被多家电力企业所采购,并获得一致好评。我们承诺三月包换,三年质保,终身保修!
