电力工作者在工作中，经常需要使用直流高压发生器来对高压电力设备进行升压工作，该设备使用非常频繁，如果不了解其面板上的各个模块的功能，是很难将该设备使用好的，本文就来给大家简单介绍一下

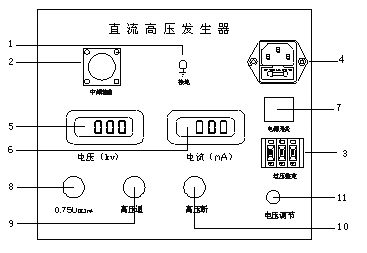

直流高压发生器面板上的功能怎么解读。
1、控制箱接地端子：控制箱接地端子与双压管接地端子及采样接地端子经一点接地连接后，连接到地网。
2、中频及测量电缆快接插座：主要用于底盘与倍压部分的连接。连接时，只需按下电缆，顺时针方向转动插头，在断开电缆时才逆时针转动电缆插头。
3、过电压设定开关：主要用于设置过电压保护值。拨码开关显示单元为千伏，设定值为试验电压的1.1倍。
4、电源输入插座：可以将随机配置的电源线连接到电源输入插座。（交流220伏+10%，插座有自己的安全管。）
5、数字显示电压表：及时数字显示直流高压输出电压。
6、数显安培计：可以数显直流高压输出电流。
7、电源开关：如果按前，开电源，开红灯。反之亦然。
8、黄灯按钮：该功能是专为氧化锌避雷器0.75 udc1ma的快速测量而设计的。绿光是有效的。按下黄色按钮时，黄色灯亮，输出高压下降到原来的0.75％，保持状态。按红色按钮，红绿灯熄灭，高压切断，退出0.75次。
9、绿灯按钮：此为高压开按钮，高压指示灯。当红灯亮着时，按绿灯按钮，绿灯打开，红灯关灯，这意味着高压电路开着，电压可以增加。只有当电压调节器返回到零时，此按钮才有效。如果按下绿色按钮，绿色指示灯仍亮，但松开按钮时绿色指示灯熄灭，表示机器中的保护电路工作。
10、红灯按钮：如果红灯亮，则表示电源接通，高压断开。绿灯亮时按红色按钮。绿灯变成红色和红色，高压电路被切断。
11、调压电位器：电位器是一种多转电位器.顺时针旋转以提升，反之亦然。该电位器具有控制电子零位置保护的功能，在升压前必须恢复到零。
电力工作者使用直流高压发生器，需要事先弄清楚直流高压发生器的面板上的各个区块的功能和原理，这样在使用的时候，才能心里有数，手到擒来。
