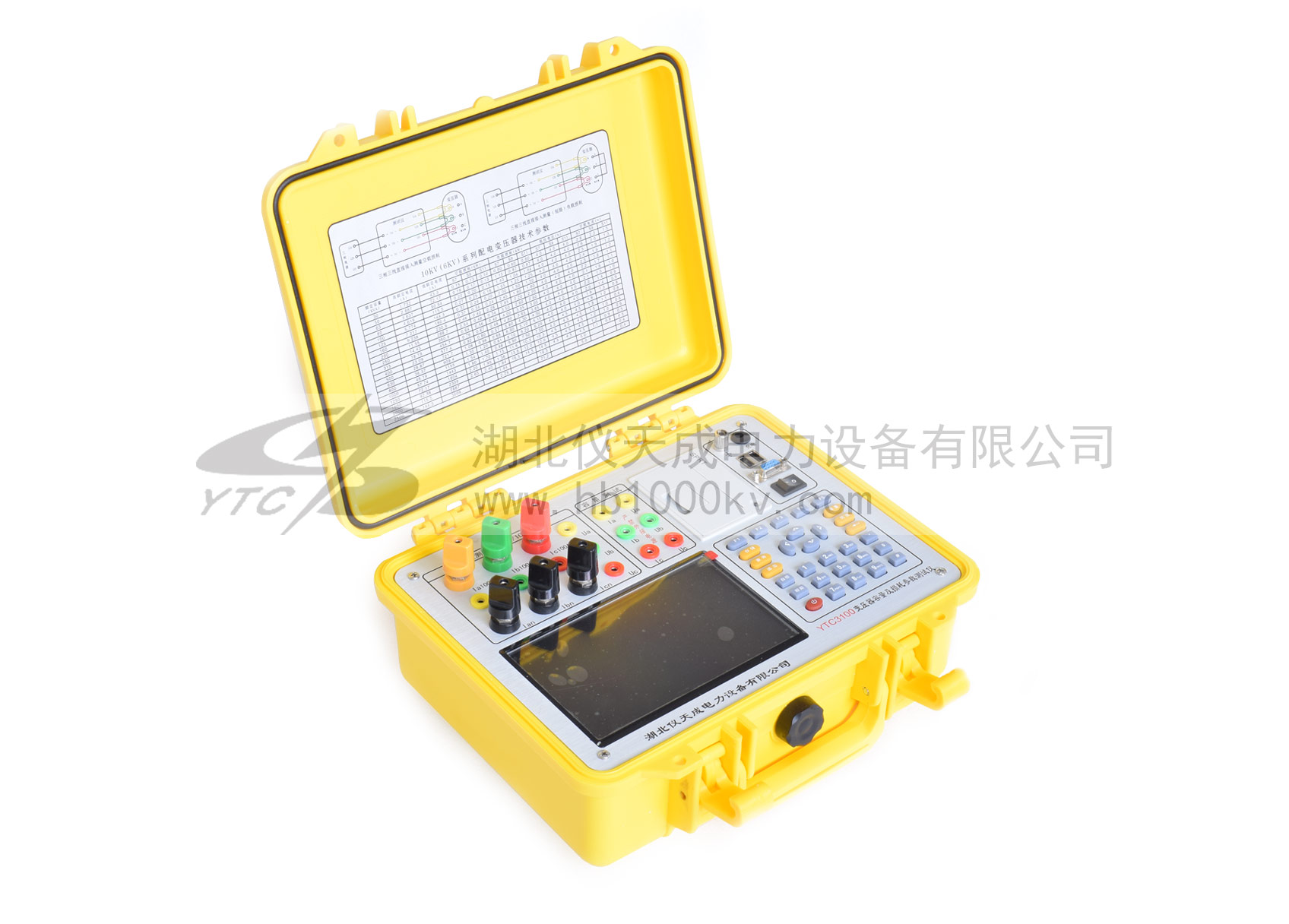

容量测试仪配有黄、绿、红三种夹具。每个钳子通向两根测试导线，一根粗导线和一根细导线。粗导线与仪表板上容量测试端子对应颜色的电流端子（ia，ib，ic）相连，细导线与仪表板上容量测试端子对应颜色的电压端子（ua，ub，uc）相连，变压器低压侧用特殊短接线做好短路。

       后的线路连接，通过以下步骤选择项目在主界面容量测试，此时进入容量参数设置画面，设置：设定企业当前环境温度，通过上下键将手型指针指到‘当前工作温度’选项，用左右键可以调节不同温度进行数值，要求我们尽量能够准确，最好以温度计的示值为准。设置一个高压侧额定输出电压，通过上下键将手型指针指到‘高额定电流电压’选项，用左右键选择调节高额定输入电压档，例如被测变压器是10kV/400V的配变，则将影响本项目的设置为10kV，设置以及变压器主要类型，通过上下键将手型指针指到‘变压器设计类型’选项，用左右键自动调节该选项，使之与铭牌是否相符。设置分接档位，通过上下键将手型指针指到‘分接档位’选项，用左右键控制调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在中国其他重要位置，则将该问题选项没有设置到相应的位置。

       向上和向下键指针指霸道“的编号测试”选项，用左右键来调整值期权的数量。按START键测试结果自动保存在“保存”选项结果可以保存到内部存储器，如需要保存，这不是在LCD屏幕上选择。选择“打印”测试结果可以打印出来。测试布线和活性负载容量测试的方法是相同的，操作同样简单，值得注意的是，有源负载测试参数的设定为参数的第三主界面，必须正确设置。
       变压器容量及损耗参数测试仪使用简单，功能多样，很受广大的电力工作者的欢迎，是一款非常适合初学者使用的高压电力试验设备，大家需要熟练掌握，在工作中顺利完成变压器的各种试验。
