变频串联谐振装置进行电缆交流耐压试验如何接线

返回打印来源：优发国际电力时间：2017/12/08 阅读：次

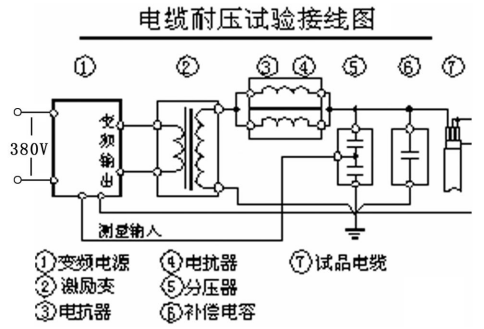

在很多时候，如果想测试电缆厂生产的新电缆是否合格，或者在输电线路铺设新电缆之前，都需要对电缆进行交流耐压试验，来模拟电缆在日后的工作中面临的高电压和高电流，用来判断电缆是否能胜任工作。此时一般来说，可以使用变频串联谐振装置来进行该项试验，由于变频串联谐振装置比较灵活多变，通过简单的调节电抗器就可以改变电压大小，因此很受电力工作者欢迎。但是由于变频串联谐振装置的组成设备比较多，主机、电抗器、激励变等，接线比较麻烦，因此优发国际电力在本文就简单介绍使用变频串联谐振装置进行电缆交流耐压试验的接线方案。

1、10kV电缆 300mm² 长度不大于3.0km，试验电压为22kV，试验频率为30Hz～300Hz
（1）电缆长度： 3km 截面积： 300mm² 对应的电容量为1.13μF 高耐压试验值22kV
⑵谐振频率：1/6.28×√20.75×1.13×10^-6=33Hz
33Hz下大被试电容量时的试验电流：33×6.28×1.13×10^-6×22×10³=5.15A。
⑶选择设备：15kW变频控制源； 45kV/1A电抗器六台并联； 15kVA（1kV/15A）励磁变； 300kV分压器；
2、35kV电缆 300mm² 长度不大于1.0km，试验电压为52kV，试验频率为30Hz～300Hz
（1）电缆长度：1km 截面积： 300mm² 对应的电容量为0.1945μF 高耐压试验值52kV
⑵谐振频率：1/6.28×√83×0.1945×10^-6=39.6Hz
39.6Hz下大被试电容量时的试验电流：39.6×6.28×0.1945×10^-6×52×10³=2.5A。
⑶选择设备：15kW变频控制源； 45kV/1A电抗器二台串联三组并联； 15kVA（3kV/5A）励磁变； 300kV分压器；
使用变频串联谐振装置进行电缆的交流耐压试验之前，必须根据电缆的规格型号来选择相应的变频串联谐振装置，以免将电缆损坏，同时还必须要进行可靠的接地工作，保障试验过程的安全。

湖北优发国际电力设备有限公司

2017年11月9日
