微机继电保护测试仪，在电力测试领域有着非常广泛的应用，可以用于线路保护，主变差动保护，励磁控制等各个领域，深受广大电力工作者的喜爱，但是由于微机继电保护测试仪属于高精度的电力测试仪器，在进行接线的过程中需要格外小心，因此本文就简单介绍下微机继电保护测试仪应当如何接线。
开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。
开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地，所以，开入部分公共端与电流、电压部分公共端UN、IN等均不相通。
开关量电位输入有方向性，应将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。现场接线时，应将开入公共端接＋KM，接点负端接开入端子。如果接反，则将无法正确检测。
开出部分为继电器空接点输出。输出容量为DC：220V／0.2A，AC：220V／0.5A。开关量输出与电压、电流、开入等各部分均完全隔离。各个开出量的动作过程在各个测试模块中各有不同，详细请参看各模块软件操作说明。

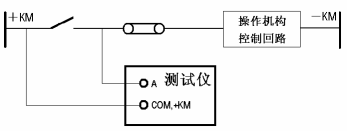

以下是两种常见的开出量接线示意图：
电位接点时
空接点时
微机继电保护测试仪在接线的过程中，根据被试品的不同，接线的方式也有所不同，因此电力工作者在接线的过程中，需要先仔细阅读产品操作说明书，并严格按照相关操作规定进行操作，严防安全事故的发生。
