电缆故障测试仪功能特点介绍

返回 打印
来源:优发国际电力  时间:2017/12/06  阅读:
电缆故障测试仪的系统组成:

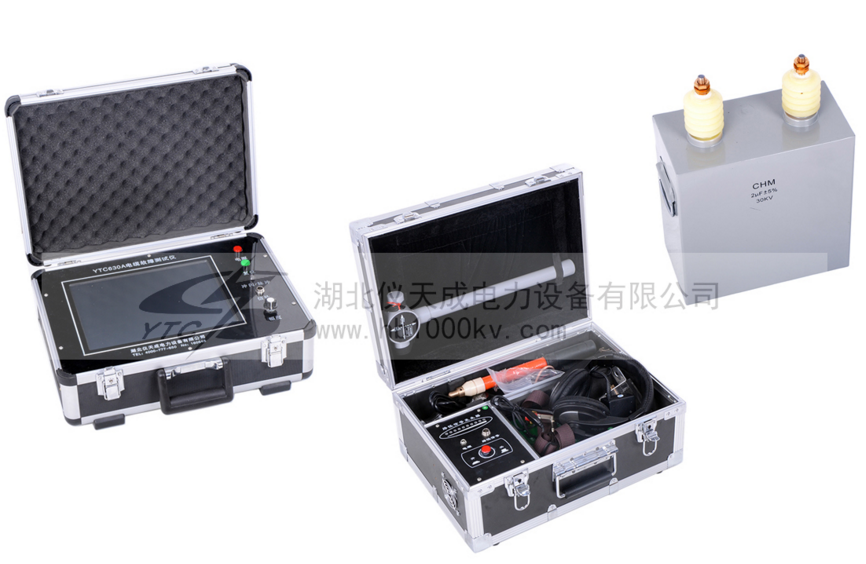

      电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。
      电缆故障测试仪包括一体化电脑、低压脉冲产生和数据处理,用于测试故障的距离,也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号,用于寻测电缆路径。路径信号接收器用来接收路径信号,用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的精确定位。
电缆故障测试仪的技术性能:
1、故障测试系统:可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。可测量长度已知的任何电缆中电波传播的速度。测试距离不小于16千米
2、路径信号产生器:输出信号频率30KHz,振荡方式,断续
3、定位仪:测试灵敏度:50Ω内阻的信号源输出300Hz信号,定点仪在维持输出为2V、信杂比优于20:1的情况下输入信号不大于10μv。输入阻抗:不小于1.2KΩ。
故障测试方法:
故障测试一般分以下几个步骤:
首先摸清故障电缆的基本情况:用摇表及万用表测量故障电缆的绝缘电阻,并用低压脉冲测量电缆的全长、是否有断线、短路等。
第二、根据故障的具体情况确定合适的测试方式,测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻(开路)故障,采用低压脉冲法测试,其它的故障采用冲闪法或直闪法。
第三、探测故障点附近电缆埋设的路径及深度。
确定故障点的准确位置。测试前将电缆始端和终端头的所有连线断开。
测试系统的面板上有“输入振幅”和“位移”两个旋纽,分别用来调整下次采样的输入信号幅度和波形的上下位置。
