使用串联谐振装置进行变压器和高压开关的交流耐压试验接线方案

返回打印来源：优发国际电力时间：2017/12/06 阅读：次

变压器和高压开关在长期的使用过程中，不可避免会产生绝缘老化现象，为了检测其老化程度，或者变压器和高压开关出厂的时候需要检验其品质，都需要对其进行交流耐压试验，模拟高压环境来得出变压器和高压开关的绝缘耐压属性，进而判断其能否胜任工作，而现在一般都是使用变频串联谐振装置来进行相关的试验的，试验之前，非常重要的一个环节就是进行正确的接线工作，因此本文就简单介绍使用串联谐振装置进行变压器和高压开关的交流耐压试验接线方案。

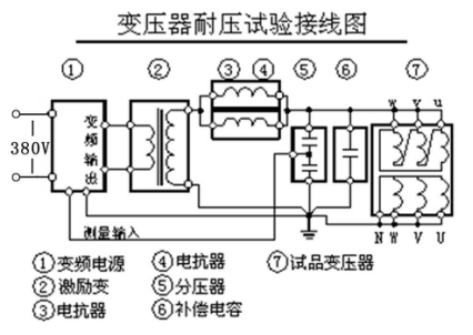

接线方案如图：

1、110kV线路绝缘子，开关、GIS等电气设备的交流耐压试验。试验电压为265kV，试验频率为30Hz～300Hz。
电抗器的使用方式为将六节电抗器串联使用
（1）110kV线路绝缘子，开关、GIS等电气设备：对应的电容量0.001uF，高耐压试验值265kV
（2）谐振频率：1/6.28×√747×0.001×10^-6=149.9Hz
149.9Hz下被试电容量时的试验电流：149.9×6.28×0.002×10^-6×265×10³=0.49A，
（3）选择设备：15kW变频控制源； 45kV/1A电抗器六台串联； 15kVA（20kV/0.75A）励磁变； 300kV分压器；
2、110kV/50MW全绝缘变压器的交流耐压试验，试验电压为160kV，试验频率为45Hz～65Hz
电抗器的使用方式为将四节电抗器串联使用
（1）110kV变压器：对应的电容量0.015uF，耐压试验值160kV
（2）谐振频率：1/6.28×498×0.016×10^-6=56.4Hz
56.4Hz下被试电容量时的试验电流：56.4×6.28×0.002×10^-6×160×10³=0.11A，
（3）选择设备：15kW变频控制源； 45kV/1A电抗器四台串联； 15kVA（10kV/1.5A）励磁变； 300kV分压器；
电力工作者在实际的检测工作中，需要根据不同的电压等级来分别接线，同时需要做好接地工作，本文主要以YTC850变频串联谐振装置为试验仪器，在试验前需要先熟读装置的说明书，熟悉操作方法然后进行试验。
