微机继电保护测试仪如何进行变压器差动保护试验

返回 打印
来源:优发国际电力  时间:2018/08/09  阅读:
       微机继电保护测试仪如何进行变压器差动保护试验呢?变压器差动保护试验是变压器年检经常需要进行的试验,而使用微机继电保护测试仪进行此项试验具有较大的优势,速度快、精度高,因此本文就以YTC1000微机继电保护测试仪为例,来给大家进行简单的讲解。
       一、试验接线
        接线方法1(高、低压侧同时加电流):测试仪IA接高压侧A相,IB接低压侧a相,高、低压侧的中性线短接后接测试仪IN。
       接线方法2(仅高压侧加电流):测试仪IA接高压侧A相,高压侧的中性线接测试仪IN。
       二、试验过程
        下面以接线方法2为例(仅高压侧加电流):
        假设某变压器的二次谐波制动系数为20%。

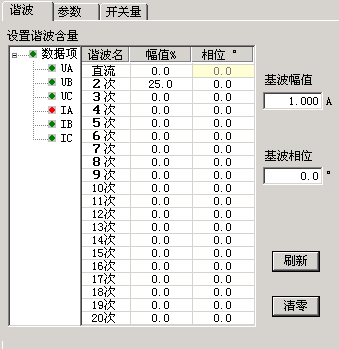

        先在“参数”页面中选择“以基波的百分比表示”。然后在“谐波”页面中选中IA,设置基波幅值为2A,并在表格中设置2次谐波为25%(大于谐波制动系数为20%,使保护开始试验时不动作),如图所示:
        切换至“参数”页面,选择IA为变量,波形为“二次谐波”,并设幅值步长为1%,选择“手动变化”方式。设置好的参数如上图所示。开始试验,按步长逐步减小变量致保护动作。将动作时IA的二次谐波百分比值与整定的制动系数对照。
        不同厂家生产的微机继电保护测试仪进行此项试验的基本过程会有所不同,但是主要的操作原理都是相似的,电力工作中可以举一反三,但是在使用事情还需要熟读产品操作说明,严格按照说明书来进行操作,这样才能达到仪器应该有的精度。

湖北优发国际电力设备有限公司
2018年8月9日
