如果输电线路发生故障不能正常输电，就会对正常的生产生活造成非常大的困扰，因此需要及时排除故障送电，但是如果电线电缆发生了故障很难被排查出来，故障点很难被找到，同时现在的电线电缆都深埋于地下，如果没找准故障点，进行盲目的排查很浪费时间，因此优发国际电力研发了新一代的电缆故障测试仪，可以快速排查电缆故障点，但是很多电力工作者在使用仪器的过程中，很难掌握，本文就以YTC630B电缆故障测试仪为例，来对电缆故障测试仪面板和按键功能进行详细介绍。

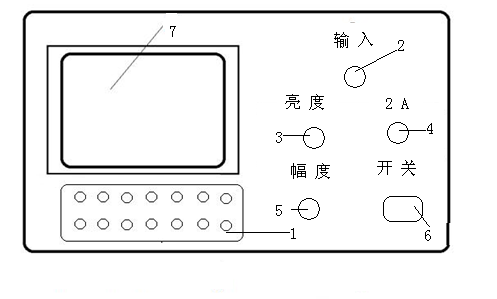

YTC630B电缆故障测试仪面板图：
1. 操作键盘
2. 输入插孔
3. 亮度：用来调节屏幕亮度
4. 保险管
5. 幅度：用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样。调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线。一般采样前，输入振幅旋钮旋转1/3左右，然后根据波形大小在进行调节，重新采样。
6.电源开关
7.液晶显示屏
键盘功能介绍：

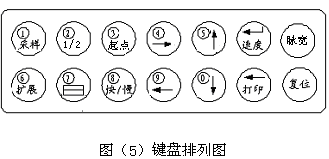

本仪器使用14个轻触按键作为控制功能键，其中有12个是双功能键，键盘排列如图
各键功能如下：
0-9数字键：上电复位时，数字键可以键入年、月、日，在测试状态（非菜单状态，下同），测故障、测全长，当屏幕左上角显示“键入速度000”时，用数字键可以键入已知速度值；在脉冲速度状态，用数字键可以键入已知电缆长度。总之，当屏幕提示需键入数据时，0-9键就为数字键，否则就为其它功能键。
单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显示（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。
该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。
1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展、打印等）。仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。当按动此键后，将对存储区2（波形2）进行操作，再按此键又变为对存储区1波形操作，依次类推。
起点键：在测试状态屏幕有波形显示时，当光标移动到测试波形定标起点时，按起点键确认波形计算起点。然后移动光标到波形终点，显示测试数据。当光标前后移动时，显示数据随之变化。
光标移动键（↑）（↓）：按此两键竖形光标将下面的波形向上或向下移动，用于波形的重和合分离。（↑）（↓）光标左右移动键：按此二键光标将向左、向右移动。
快/慢键（←）（→）：按一下，波形下方出现1时，（↑）（↓）键为快动键，按动一次光标移动8个点阵单位；当波形下方出现2时，（↑）（↓）键为慢动键，按动一次光标移动1个点阵单位。
采样键：在测试状态，按采样键后，仪器处于等待状态。当低压脉冲信号或高压闪络脉冲信号到来并触发控制电路之后，仪器开始工作，记录脉冲反射信号并处理显示，在重新按动采样键后，本次采样波形将取代上次存储波形。
故障测试时，应先重新调整输入振幅大小后再按采样键。重复几次操作，直到显示波形标准为止。
扩展键：在非键入数状态，此键为扩展显示波形功能键。按此键将显示波形横向扩展13倍。每按一次，波形扩展1倍，当显示屏右上角显示01时，波形已扩展13倍。再按此键又恢复波形压缩状态。
速度键（enter）：回车与速度键为同一键。当用数字键键入了速度值与电缆长度值时，必须按“enter”（回车）键对数据确认，否则机器处于等待状态无法工作（不采样）。在测试状态，测故障、测全长时，此键用于选择存入仪器中的四种常用传输速度值。当连续按此键，屏幕右上角提示变为键入速度000值时，利用数字键可以键入被测试电缆的传输值，键入完毕后按回车确认。
电缆仪（又称闪测仪）设定的四种电缆的波速为：
油浸纸电缆： V=160m/Us 聚氯乙烯电缆： V=184m/uS
交联聚乙烯电缆：V=172m/uS 不滴流电缆： V=144m/uS
如果需要重新确定起点光标，可以用扩展键将波形压缩或扩展，然后移动光标到波形起点，按起点确认，移动光标，屏幕重新显示测试数据。
复位键：为系统硬复位键，仪器无论在任何状态，按此键将返回到主菜单。
1. 电源输入插座：本仪器使用50Hz、220V交流电源供电，在充电和测试路径时使用，插入电源即仪器处于充电状态。充电时间根据电池剩余电量多少，充电时间不确定。电池充满电后，仪器自动保护。
通过面板和各部件及按键功能介绍，基本上就可掌握电缆故障测试仪使用方法，不同厂家生产的电缆故障测试仪使用方法都大同小异，电缆工作人员很容易就能融会贯通。
