高压开关测试仪怎样安装传感器

返回 打印
来源:优发国际电力  时间:2018/08/28  阅读:
        高压开关测试仪主要用来进行高压开关的绝缘耐压属性,具有速度快、精度高、安全可靠等特点,是电力工作者经常需要使用到的设备,同时在使用高压开关测试仪之前,需要正确的安装传感器,如果传感器安装不到位,就很难达到测试精度,本文就以YTC3980高压开关测试仪为例,来给大家简单介绍高压开关测试仪怎样安装传感器。
        一、万能通用测速传感器安装。
        传统的测速传感器不管是什么类型的,都由运动部件和静止部件组成,仪器采样运动部件和运动部件的相对运动过程。其优点是原理简单明了,缺点就是开关种类繁多,针对不同的开关就需要配备不同的安装支架,不仅制作费用增加,而且现场的安装和拆卸都很困难。
本仪器配备加速度测速传感器,解决了现场安装难的问题。万能传感器可直接固定在开关的提升杆、水平连杆或其他直线运动的传动杆上。

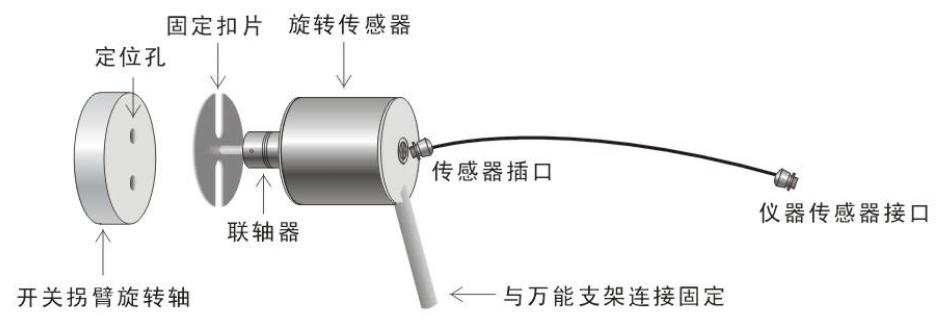

        二、旋转传感器
        通用式传感器适用于传感器作直线运动时的测速,有些开关,尤其是进口和合资开关,直线传动部分被封闭在开关本体里面,通用传感器找不到安装地点。开关厂家出厂做速度试验时,在开关分合指示器或旋转轴上做试验,此种情况选用旋转传感器。
安装注意:旋转传感器的轴应尽量与开关旋转轴保持同心,否则传感器旋转有阻碍,测出曲线的毛刺会很重,影响测试数据的准确。
        三、直线传感器
        如果需要很精确地测出,开关的动作行程,则需要使用直线传感器。
        直线传感器有三种规格,分别是50mm、200mm和300mm。
        50mm直线传感器用于真空开关行程速度的测量;
        200mm、300mm用于SF6开关行程,速度的测量,此两种传感器为非标准配置。以某型号真空开关为例,如下图。直线电阻传感器在安装时,要保证传感器运动轴能够直线运动,用磁性万能支架固定好传感器。对于SF6开关、油开关,方法类似。
        注意:直线传感器因其现场安装的烦琐性,不是本产品的常规配件,用户可根据需要,针对不同的开关,自己设计安装支架,保持传感器的拉杆与开关动触头的运动平行和同步,可以很精确地测出开关的运动行程及相应的速度。
        不同的仪器和传感器的安装方法都稍微有所不同,电力工作者在安装之前,需要先按照说明书来进行相关的安装,安装正确后就可以进行开机试验工作了。

湖北优发国际电力设备有限公司
2018年8月28日
