大地网接地电阻测试仪如何进行接触电压、接触电位差测试呢？大地网接地电阻测试仪主要进行大型地网的接地电阻测试，具有电压等级高、测试速度快、精度高等诸多特点，是变电站内电力工作者经常需要使用到的设备，其中接触电压、接触电位差测试也是大地网接地电阻测试仪经常需要进行的试验，因此本文就对此本文就以YTC2830大地网接地电阻测试仪为例来进行简单的介绍。

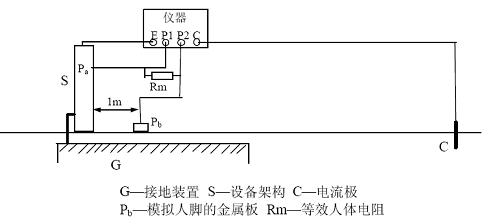

接线图如下：
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至被试设备的架构。
仪器的P1 端子接至设备架构上的Pa 点，Pa 距地面高度为1.8 米。仪器的P2 端子接至模拟脚的电极Pb,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。电极中心距设备边缘距离为1 米。
仪器P1 与P2 端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，再设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出接触电压Uj
Uj=Z * Is
式中Is 为被测接地装置内系统单相接地故障电流。
上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为接触电位差。
大地网接地电阻测试仪由于电压等级比较高，因此在使用的过程中，需要格外注意，必须严格按照说明书的规范来进行试验，与此同时，设备的生产厂家不同，接线和使用方式都会有所不同，因此电力工作者需要额外注意。
