微机继电保护测试仪整组试验Ⅰ和Ⅱ如何进行参数设置

返回 打印
来源:优发国际电力  时间:2018/09/10  阅读:
        微机继电保护测试仪是电力工作者经常需要使用到的高压电力测试设备,具有精度高、使用方便灵活等很多特点,很受广大电力工作者的欢迎,而使用微机继电保护测试仪进行整组试验Ⅰ和Ⅱ也是电力工作者经常需要进行的试验之一,本文就以YTC1000微机继电保护测试仪为例,来给大家简单介绍微机继电保护测试仪整组试验Ⅰ和Ⅱ如何进行参数设置。

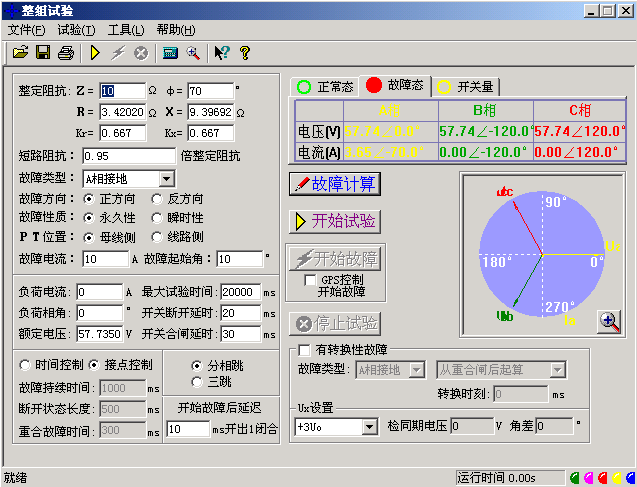

        微机继电保护测试仪整组试验相当于继电保护装置的静模试验,通过设置各试验参数,模拟各种瞬时、永久性的单相接地、相间短路或转换性故障,以达到对距离、零序保护装置以及重合闸的动作进行整组试验或定值校验。下面以“整组试验Ⅰ”为例,简要说明其使用方法。软件界面如图。
        整组校验过流、零序和距离等保护,进行整组传动试验
        能测试在有(无)检同期和检无压条件下,重合闸及后加速动作情况
        能模拟转换性故障、反方向故障
        故障量设置
        故障类型
        可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。
         整定阻抗
        按照定值单给定的阻抗设置方式,故障阻抗可以Z、Φ方式输入或R、X方式输入,当以一种方式输入,另一种方式的值软件会自动计算出来。
        短路阻抗倍数
        为nד整定阻抗”,以此值作为短路点阻抗进行模拟。一般按0.95或1.05倍整定值进行检查。如果不满足,也可以0.8或1.2倍整定值进行检查。这是“容忍性”的检查界限,如果保护还不能正确动作,请检查其它方面的原因。
零序补偿系数
        Ko = ( Z0 / Z1 – 1 ) / 3
        如果正序组抗角Φ(Z1)与零序阻抗角Φ(Z0)不等,此时Ko为一复数,则常用Kor、Kox进行计算。
        Kor = ( R0 / R1 – 1 ) / 3          Kox = ( X0 / X1 – 1 ) / 3
        对某些保护(如901系列)以Ko、Φ方式计算的,如果Φ(Z1)=Φ(Z0),即PS1=PS0,则Ko为一实数,此时需设置Kor=Kox=Ko 。
        故障方向
        如果保护具有方向性,请注意选择正确的故障方向。
        故障性质
        选择“瞬时性”或“永久性”故障的不同点在于:在“时间控制”的试验方式下,选择“瞬时性” 故障时,当测试仪接收到保护的动作信号后即停止故障输出进入下一状态,尽管此时故障时间还没有结束;但在“永久性”故障时,即便测试仪接收到保护的动作信号,故障量继续存在,直到所设置的“故障持续时间” 到。也就是说,“永久性”故障时,测试仪的故障输出时间只受“故障持续时间”控制。因此,在“永久性”故障下试验容易造成后加速保护动作,并且重合闸无法重合。所以,建议一般选择“瞬时性”故障方式。
        故障电流
        以上只设置了相应的短路阻抗,如果再告诉软件一定的故障电流,软件将自动计算出相应的故障电压,由测试仪输出相应的故障电压和电流给保护。设置的故障电流应满足以下要求:1、大于保护的启动电流;2、故障电流与短路阻抗的乘积应不大于57.7V。
时间控制/接点控制
        接点控制时,由测试仪接收到的保护的跳闸、重合闸、永跳接点变位信号来控制试验状态,决定测试仪在相应状态应输出的电流、电压。
时间控制时,装置根据所设置的时间顺序,依次输出故障前、故障时、跳闸、重合闸、永跳后的各种量,保护跳合闸时只记录时间,而不改变各种量的输出进程。

        故障前      故障状态     跳闸后正常状态  重合后故障状态    永跳后
        故障时间、断开时间、重合时间
在时间控制方式,用于控制输出故障量的持续时间、故障断开后输出正常量的持续时间、重合闸再次输出故障量的持续时间,见上图。在接点控制时不起作用。
        转换性故障/非转换性故障
        用于设置转换性故障。从故障开始时刻起,当转换时间到,无论保护是否动作跳开断路器,均进入转换后故障状态。但跳开相的电压电流不受转换性故障状态影响,其电压V=57.7V(PT安装在母线侧)或0V (PT安装在线路侧),I=0A。故障转换时间是指从第一次故障开始时算起的时间。
        转换后故障类型
        可设定为AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般转换后的故障类型设置为与第一次故障类型不同更符合实际。
        转换起始时刻和转换时间
        可以设定为从第一次开始故障时起算,还是从保护跳闸后起算,还是从重合闸后起算,何时发生故障转换。
        故障起始角
        故障发生时刻电压初始相角。由于三相电压电流相位不一致,合闸角与故障类型有关,一般以该类型故障的参考相进行计算:单相故障以故障相、两相短路或两相接地以非故障相、三相短路以A相进行计算。
        PT安装位置
        模拟一次侧电压互感器是安装在母线侧还是线路侧。PT装于母线侧时,故障相断开后,该相电流为零,电压恢复到正常相电压(V=57.7V,I=0A);     PT装于线路侧时,故障相断开后,该相电流及电压均为零(V=0V,I=0A)。
        分相跳闸/三相跳闸
        用于定义开入量A、B、C三端子是作为“跳A”、 “跳B”、 “跳C”端子还是“三跳”端子。若设为“分相跳闸”时,则单相故障时可以模拟只跳开故障相。即这种情况下,“跳A”、“跳B”、“跳C”哪几个信号到,模拟哪几相跳开。
        断路器断开/合闸延时
        模拟断路器分闸/合闸时间。装置接收到保护跳/合闸信号后,将等待一段开关分闸/合闸延时,然后将电压电流切换到跳开/合闸后状态。
        故障后开出1延时闭合时间
        输出故障量后开出1将会延时这一时间闭合。此功能可用于:在试验高频保护时,用开出1模拟收发信机的“对侧收信输入”信号。
        开出量2
        开出2跟踪断路器的状态变化,即保护跳闸时,开出2断开,保护重合时,开出2闭合。故开出2可以作为模拟断路器使用。
        检同期重合闸及Ux设置
        Ux选择
        Ux是特殊相,可设定输出 +3U0、-3U0、+×3U0、-×3U0、检同期Ua、检同期Ub、检同期Uc、检同期Ubc、检同期Uca、检同期Uab。
前4种3U0的情况,Ux的输出值由当前输出的Ua、Ub、Uc组合出的3U0成分乘以各系数得出,并跟随其变化。
        若选等于某检同期抽取电压值,则在测试线路保护检同期重合闸时,Ux用于模拟线路侧抽取电压。以检同期Ua为例,在断路器合上状态,Ux输出值始终等于母线侧Ua(但数值为100V),在保护跳闸后的断开状态,Ux值则等于所设定的检同期电压幅值和相角,该值可以设定为与此刻的Ua数值或相位有差,用以检验保护在此种两侧电压有差的情况下的检同期重合闸情况。
        不同厂家生产的微机继电保护测试仪使用方法都会稍微有所不同,但是只要熟读产品使用说明书,并严格按照说明书来进行试验,才能达到仪器应该有的测试精度和效果。

湖北优发国际电力设备有限公司
2018年9月10日
