微机继电保护测试仪频率及高低周试验如何设置动作频率和时间

返回 打印
来源:优发国际电力  时间:2018/08/24  阅读:
        微机继电保护测试仪频率及高低周如何设置动作频率和时间呢?微机继电保护测试仪主要用来进行继电器等高压电力设备的试验,具有速度快、精度高、安全可靠等很多特点,其中频率及高低周试验是继电保护测试仪经常需要进行的试验,本文就以YTC1000微机继电保护测试仪为例,来给大家简单介绍微机继电保护测试仪频率及高低周试验如何设置动作频率和时间。
        微机继电保护测试仪频率及高低周试验有“动作频率”、“动作时间”等测试项目。根据需要,可以选择其中的一个或者多个进行试验。选择多个测试项目时,在一个测试项目测试完毕后,会弹出相应对话框提示是否进行下一个测试项目。
        动作频率设置:
        动作频率测试范围
        动作频率测试范围的测试始值和终值均应设置在动作频率附近。测试始值应大于保护整定动作值,测试终值小于整定动作值,

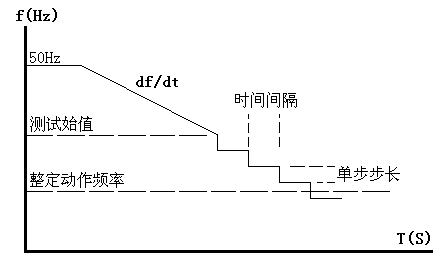

动作频率的测试方法:测试时频率分两阶段变化:开始以50Hz输出,经过变化前延时后,先按所设定的df/dt均匀下滑(或上滑)至测试始值频率,然后按设定的步长以一定时间间隔逐格降低(或上升)频率,在该过程中如保护动作,则测出动作值。如未动作,当变化至测试终值,即认为保护不会动作而结束该项目测试。
        这里逐格变频的时间间隔是根据整定的动作时间自动确定的,该时间间隔比整定动作时间长0.2S。故整定动作时间应设置正确,以保证在变化时间间隔内保护有足够时间可以动作。
        做低周减载试验一般测试范围小于50Hz,做高周切机试验一般测试范围大于50Hz。
        例如:已知低周动作值为48.5Hz,可以设定测试范围为48.7—48Hz,步长为0.05Hz。测试始值和终值不能设置得太小(一般应不低于45Hz),否则保护将闭锁。
动作时间设置:
        动作时间测试的方法:频率从始值(一般为50Hz)下滑至终值并等待动作。该终值应略小于动作频率值以确保装置动作,但测试动作时间的计时器是从所设定的“开始计时点的频率”处开始计时,故该值若有偏差将影响时间测量精度。试验过程见右图。
        开始计时的频率点,测动作时间时,应特别注意正确设置“开始计时点的频率”。一般设置为装置整定的动作频率,或测试出的准确动作频率值。
        微机继电保护测试仪进行频率及高低周试验之前,需要进行接线工作,接线完毕后就需要按照上述方式进行频率即时间设置,设置好了就可以开始试验了,在试验的过程中,需要密切观察,及时做好记录,并记录下测试参数,只有设置完全符合要求,才能达到仪器应该有的测试精度。

湖北优发国际电力设备有限公司
2018年8月24日
