YTC702三相微机继电保护测试仪是专业自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，是保证电力系统安全运行的一种电力测试仪器。具有自动保护功能，主机一体化单机箱结构，拥有体积 小重量轻的特点，是继保工作者的贴心助手。优发国际电力设备有限公司就三相微机继电保护测试仪的面板结构以及主要技术参数做以下讲解。

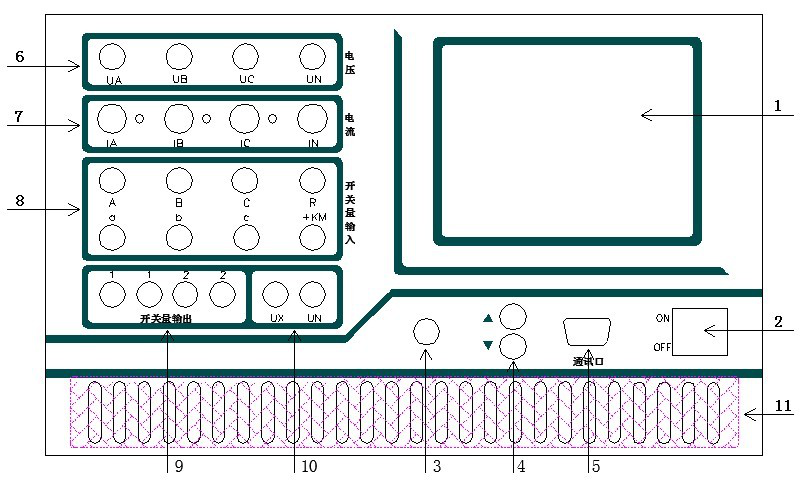

控制面板结构图：
1.LCD液晶显示屏，320×240点阵
2.电源开关
3.旋转鼠标控制器，试验时需设定的所有数据及过程控制均由其完成
4.“▲”、“▼”按键，试验状态时，每按一次，各可变量按其所设定的步长加、减1个步长量；在设置数据时，每按一次，所修改的数加、减10
5.联接PC机通信口
6.UA、UB、UC、UN 为电压输出端子
7.IA、IB、IC、IN 为电流输出端子，各电流端子（IA、IB、IC）右侧的小信号灯指示该路电流输出是否存在波形畸变或负载开路
8.开关量输入端子，空接点和 0－250V 电位兼容输入，共7 路，正端为公共端
9.开关量空接点输出，2路。空接点容量：DC：220V／0.2A； AC：220V／0.5A
10.3U0输出UX为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
11.通风孔进风口
主要技术参数：
1.交流电流输出：
|
输出精度 |
0.2级 |
|
相电流输出（有效值） |
0～40A |
|
三并电流输出（有效值） |
0～120A |
|
相电流长时间允许工作值（有效值） |
10A |
|
相电流最大输出功率 |
420VA |
|
三并电流最大输出时最大输出功率 |
900VA |
|
三并电流最大输出时允许工作时间 |
10s |
|
频率范围（基波） |
20～1000Hz |
|
谐波次数 |
1～20 次 |
2.交流电流输出：
|
输出精度 |
0.2级 |
|
电流输出 |
0～±10A / 每相，0～±30A / 三并 |
|
最大输出负载电压 |
20V |
3.交流电压输出：
|
输出精度 |
0.2级 |
|
相电压输出（有效值） |
0～120V |
|
线电压输出（有效值） |
0～240V |
|
相电压/线电压输出功率 |
80VA / 100VA |
|
频率范围（基波） |
20～1000Hz |
|
谐波次数 |
1～20次 |
4.直流电压输出：
|
输出精度 |
0.2级 |
|
相电压输出幅值 |
0～±160V |
|
线电压输出幅值 |
0～±320V |
|
相电压/线电压输出功率 |
70VA / 140VA |
5.开关量及时间测量：
|
|
YTC702 |
备注 |
|
开关量输入 |
7路 |
空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V |
|
开关量输出 |
2对 |
DC：220V／0.2A；AC：220V／0.5A |
|
时间测量 |
测量范围0.1ms ～ 9999s 测量精度0.1mS |
6.体积测量：
|
|
YTC702 |
|
外形尺寸 |
400×300×180mm³ |
|
单机重量 |
22kg |
|
供电电源 |
AC 220V±10%，50／60Hz |
|
环境温度 |
-10℃ ～ +50℃ |
