配电网电容电流测试仪面板介绍及测试原理

返回 打印
来源:优发国际电力  时间:2018/09/12  阅读:
       YTC750配电网电容电流测试仪是专业用来测试配电网电容电流的一种电力测试仪器,采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。优发国际电力设备有限公司就配电网电容电流测试仪的面板以及测试说明做以下讲解。

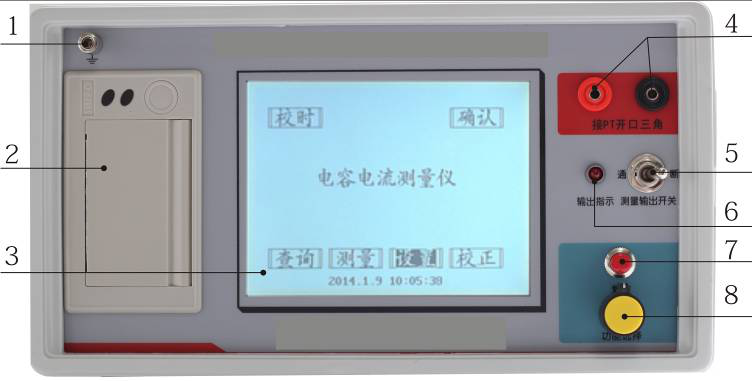

控制面板说明:

1:接地端                   2:打印机:打印测量数据和波形
3:液晶显示屏            4:电流输出端子: 输出测量信号,接到PT开口三角端
5:测量输出开关        6: 输出指示灯
7:复位按钮               8:旋转鼠标
测试原理说明:

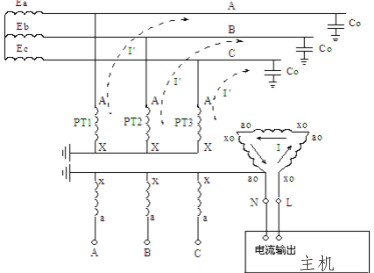

测试仪是从PT 开口三角侧来测量配网的电容电流的。其测量原理如图所示。

       在上图中,从PT开口三角注入一个异频的电流(非50Hz的交流电流,目的为了消除工频电压的干扰),这样在PT高压侧就感应出一个按变比减小的电流,此电流为零序电流,即其在三相的大小和方向相同,因此它在电源和负荷侧均不能流通,只能通过PT和对地电容形成回路,所以上图又可简化为下图。

       根据上图的物理模型就可建立相应的数学模型,通过检测测量信号就可以测量出三相对地电容值3C0,再根据公式I=3ωC0 Uφ(Uφ为被测系统的相电压)计算出配网系统的电容电流。
