电容器装置侧有谐波源时的电路模型及参数：
在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率，来使得回路发生串联谐振效应，再在回路谐振的条件下调节变频电源输出电压，使试品电压数值达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品上产生较高的试验电压。

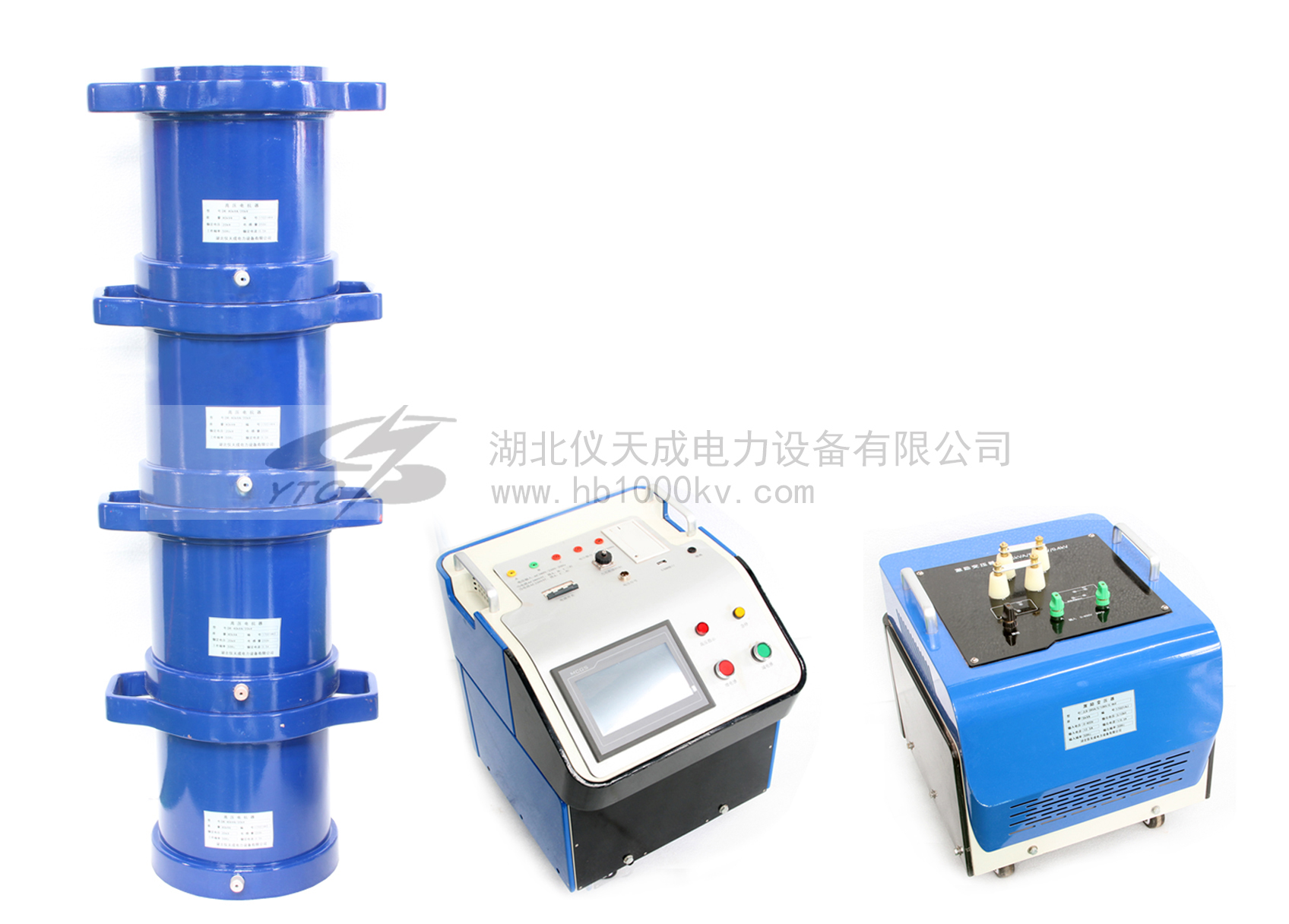

谐振电抗器是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品两侧所加电压。
良好的串联谐振电抗器应该具备这些特点：
1、具有大屏幕能显示试验数据、试验状态并有实时操作步骤指示作用。
2、能灵活整定试验电压、调频范围、加压时间。
3、试验结果能计算出被试品电容值并可打印。
4、体积小，重量轻，操作方便。
5、分辨率高，精准度高
6、安全可靠性高，系统具有过电压、过电流及放电保护作用，确保人身及设备安全。
7、可升级操作软件。
如何判断串联谐振是否是一个合格良好的仪器装置，上述一些特点需要留意。
