2.绝缘拉杆的绝缘电阻值,在常温下不应低于表 10.0.2 的规定。
测量 35kV 多油断路器的介质损耗角正切值 tanδ ,应符合下列规定:

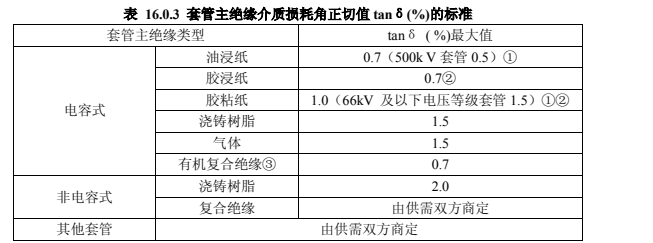

1.在 20℃ 时测得的 tanδ值,对 DW2、DW8 型油断路器,不应大于本标准表 16.0.3中相应套管的 tanδ (%)值增加 2 后的数值;对 DW1 型油断路器,不应大于本标准表16.0.3 中相应套管的 tanδ (%)值增加 3 后的数值;
2.应在分闸状态下测量每只套管的 tanδ 。当测得值超过标准时,应卸下油箱后进行分解试验,此时测得的套管的 tanδ (%)值,应符合本标准表 16.0.3 的规定。
对油断路器测试的成败将直接影响电力系统的运行情况,因此在测试过程中需要严格按照规定操作,确保测试结果的准确性和可靠性。
