断路器操动机构试验是一项重要的实验，旨在测试断路器的操动机构性能。断路器是电力系统中的重要设备，用于保护电路免受过载或短路的影响。因此，对断路器的操动机构进行试验很关键。这项试验可以评估断路器的操动性能和可靠性，确保其能够正常运行并保护电路。具体我们在对其做试验检测时需要注意哪些事项呢？下面就和大家一起来了解下吧。
断路器操动机构的试验，应符合下列规定：
1 合闸操作。
1）当操作电压、液压在表 10.0.12-1 范围内时，操动机构应可靠动作；
注：对电磁机构，当断路器关合电流峰值小于50kA时，直流操作电压范围为(80%～110%)Un。Un 为额定电源电压。
2）弹簧、液压操动机构的合闸线圈以及电磁操动机构的合闸接触器的动作要求，均应符合上项的规定。
2 脱扣操作。
1）直流或交流的分闸电磁铁，在其线圈端钮处测得的电压大于额定值的 65%时，应可靠地分闸；当此电压小于额定值的 30% 时，不应分闸；
2）附装失压脱扣器的，其动作特性应符合表 10.0.12-2 的规定；

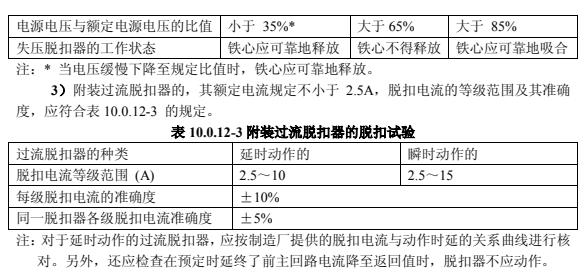

表 10.0.12-2 附装失压脱扣器的脱扣试验
通过进行高压开关操动机构试验，在测试试验中，会通过模拟各种工况和故障条件来检测操动机构的响应速度、操作力和稳定性等参数，如此可以保证电力系统的安全稳定运行。
