断路器直流电磁、弹簧机构、液压机构的操动试验是电气设备测试中必不可少的环节之一。其中,直流电磁是通过电流激励产生磁力,实现断路器的闭合和分合操作。而弹簧机构则通过弹性元件的助力,使断路器在特定条件下迅速闭合或断开电路。液压机构则利用液压油的压力和流动性质,控制断路器的动作过程。我们在对这3类结构的断路器在操动试验时需要按什么规则进行呢?请大家往下一看。

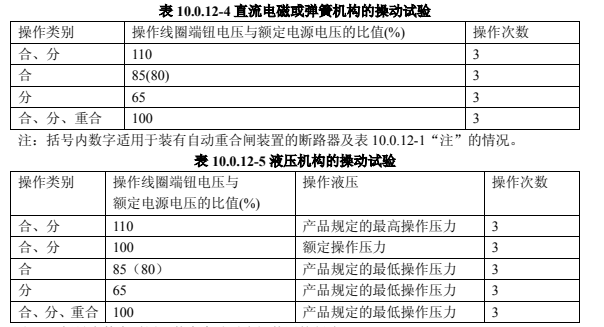

直流电磁或弹簧机构的操动试验,应按表 10.0.12-4 的规定进行;液压机构的操动试验,应按表 10.0.12-5 的规定进行。
注:
1 括号内数字适用于装有自动重合闸装置的断路器。
2 模拟操动试验应在液压的自动控制回路能准确、可靠动作状态下进行。
3 操动时,液压的压降允许值应符合产品技术条件的规定。
这些试验不仅能够试验高压开关装置的正常操作功能,还能够检测其负荷能力和安全可靠性,保障电力系统的稳定运行。通过对高压开关直流电磁、弹簧机构、液压机构的操动试验的深入研究,可以为电气设备的设计和维护提供重要参考依据。
