高低压开关柜通电试验台的相关功能说明和操作说明概述

返回 打印
来源:优发国际电力  时间:2023/09/21  阅读:

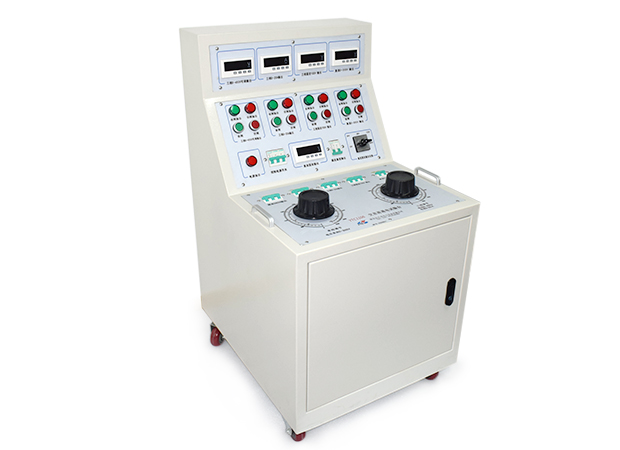

        电力系统中,高低压开关柜通电试验台常常用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验,它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。那么今天就给大家谈谈其相关功能说明以及操作说明。
功能说明:
1、输出线接线柱前串接 50A、16A 空气开关作为短路保护。根据用户特殊要求,参数中 3 – 4 项,可以同时合分闸,没有互锁。请用户注意使用中的要求。最好每次只能有一组电源输出工作。
2、技术参数中 6–7 项不受接触器控制,只要总电源开关闭合,即可输出单相 AC220V 输出(固定值)、三相 AC380V 输出(固定值)
3、直流合闸电源输出 DC 12.24.36.48.110.220V(大容量)是独立的单元 ,可以脱离主体柜,单独使用;也可以与主体柜合并使用,直接从柜体后面板直流电压输出接线柱输出。其详细说明见第五:HZGK-300A 开关合闸电源。
4、三相转换开关 K1、三相 AC380V 电压表

操作说明:
1. 以检验单相交流电压表为例:
2. 接通输入电源 AC380V
3. 连接交流操作电压输出电源线至电压表
4. 检查并确认接线是否,接通总电源开关
5. 将调压器回零,并按“合闸”扭,
6. 再按面板上交流操作电压的“合闸”扭
7. 缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。
8. 试验完毕后,先按面板上交流操作电压的“分闸”扭
9. 再按面板上总“分闸”扭。然后,断开总电源开关

高低压开关柜在我们电力系统中是运用很广泛的设备装置,比如变电站等,为了确保开关柜投入使用的完备性,需要对其提前做好通电试验检测,因而我们需要熟悉知晓开关柜通电试验台这类检测设备如何操作等相关内容,这是很重要的一部分。

湖北优发国际电力设备有限公司
2023年9月21日
