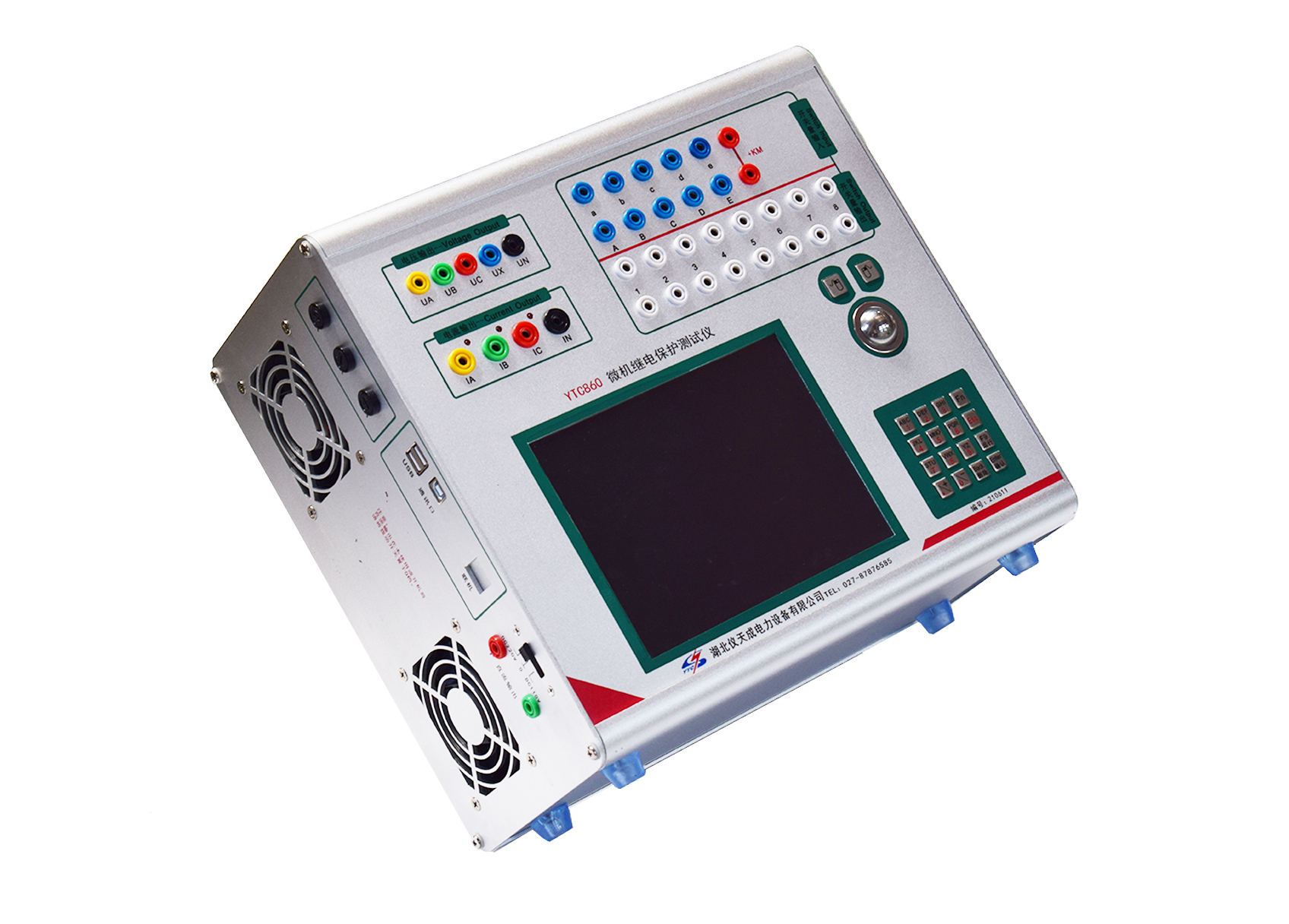

从事电力的朋友们都知道微机继电保护测试仪可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，是我们电力系统中很重要的检测设备，那么其一般硬件结构是怎样的呢？今天就给大家介绍一下。
仪器硬件组成：
1.控制数字信号处理器微机
本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
2.D/A 转换和低通滤波
采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。
由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。
3. 电压、电流放大器
各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。
继保测试仪是我们电力系统中很重要的检测仪器，能够帮助我们模拟各种故障类型对继电器进行距离、零序保护装置定值校验和保护装置的整组试验，保障电力系统的正常运行。
