接地引下线导通测试仪的操作原理是怎样的?

返回 打印
来源:优发国际电力  时间:2024/01/15  阅读:

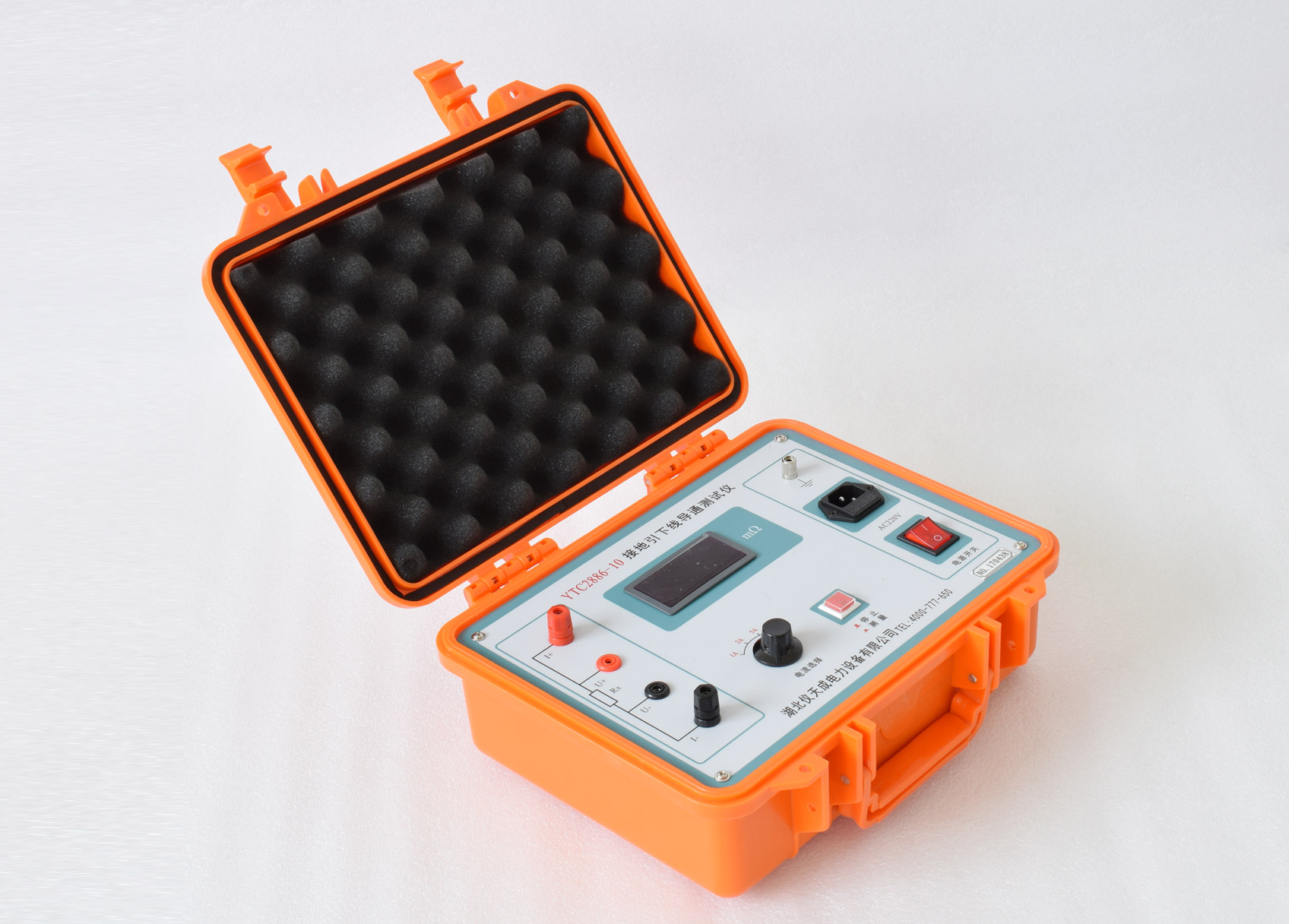

        接地引下线导通测试仪是一种自动化程度很高的便携式测试仪,主要用于接地装置的电气完整性测试工作,下面主要给大家介绍一下其操作原理是如何的。
        它的基本工作原理是通过发送电流到被测设备或接地引下线,再测量接地引下线与接地网之间的电流电压,并进行处理和计算,最终获得接地电阻值。接地引下线导通测试仪通常包括电压表、电流表和测量线路等组成部分,并配备了电源技术和程控电流源技术。
具体的操作过程如下:
1. 连接测试仪与被测设备:将测试仪的电流线和电压线分别连接到被测设备的接地引下线和接地网。通常采用四线法消除线阻影响。
2. 选择测试电流:根据需要,选择测试仪的电流档位。
3. 启动测试:按下测试仪的启动按钮,开始测试。测试电流最大可输出20A。
4. 读数:测试仪的电流表和电压表会显示测试结果。
5. 结束测试:测试结束后,关闭测试仪的电源。

接地导通测试仪采用高速A/D转换器及程控电流源技术,测试电流大,精度高,分辨率达到1uΩ,测试时间短,仅需3s,可长时间测试电器设备接地引下线导通状况。需要注意的是,测试仪需要按照相关标准进行校准,以确保测试结果的准确性。

湖北优发国际电力设备有限公司
2024年1月15日
