配电网电容电流测试仪PT接线方式及变比

返回 打印 来源：优发国际电力  时间：2024/05/17  阅读： 次

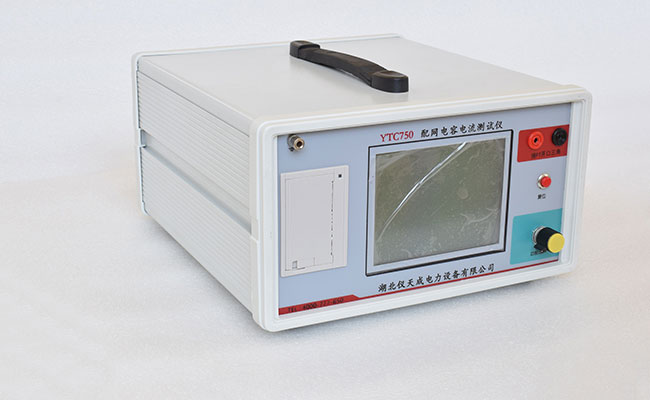

        在我们日常生活中，关于电力的正常输送是很重要的一个部分，其不仅关系着人们日常的正常生活，也关系着工业等一些领域的发展，因而对于配电网的测试工作则是尤为很重要的，配电网电容电流测试仪就是一款针对于配电网的测试仪器，今天主要给大家谈谈这款测试仪器的PT接线方式及变比。
        配电网中的 PT 接线方式和 PT 的变比会对测试仪的测量结果产生很大的影响，如果 PT 的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中 PT 的接线方式及 PT 变比有一个清晰的了解。
        3PT 接线方式：

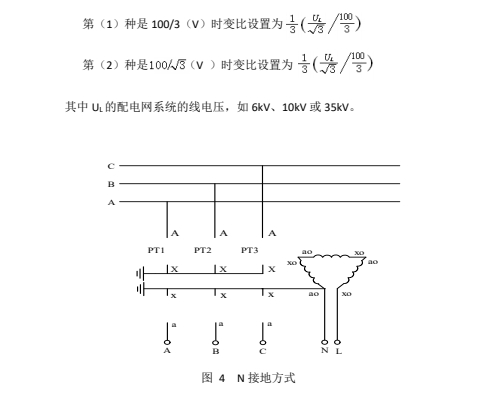

        这种接线方式分“N 接地”、“B 相接地”两种，分别如图 4 和图 5 所示。对于这两种方式，均从 N-L 两端注入测试信号。根据所用 PT 的不同，组成开口三角的二次绕组。

      图 4、图 5 所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT 高压侧中性点接有高阻消谐器、PT 开口三角接有二次消谐装置等。

      对于配电网电容电流测量仪的PT接线方式及PT变比有一个清晰的了解，这样才能更好地帮助我们实地去做好相关试验检测工作。
湖北优发国际电力设备有限公司
2024年5月17日
