高压开关真空度测试仪的工作原理介绍

返回 打印
来源:优发国际电力  时间:2024/06/26  阅读:
       电力规程方面对于高压开关有过规定,即对于高压开关的内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位必做试验项目,其中规定了真空灭弧室内部气体压力应低于6.6×10-2Pa,通常我们会借助到高压开关真空度测试仪来进行方面的检测试验,那么这款仪器的工作原理是怎样的呢?下面给大家介绍一下。

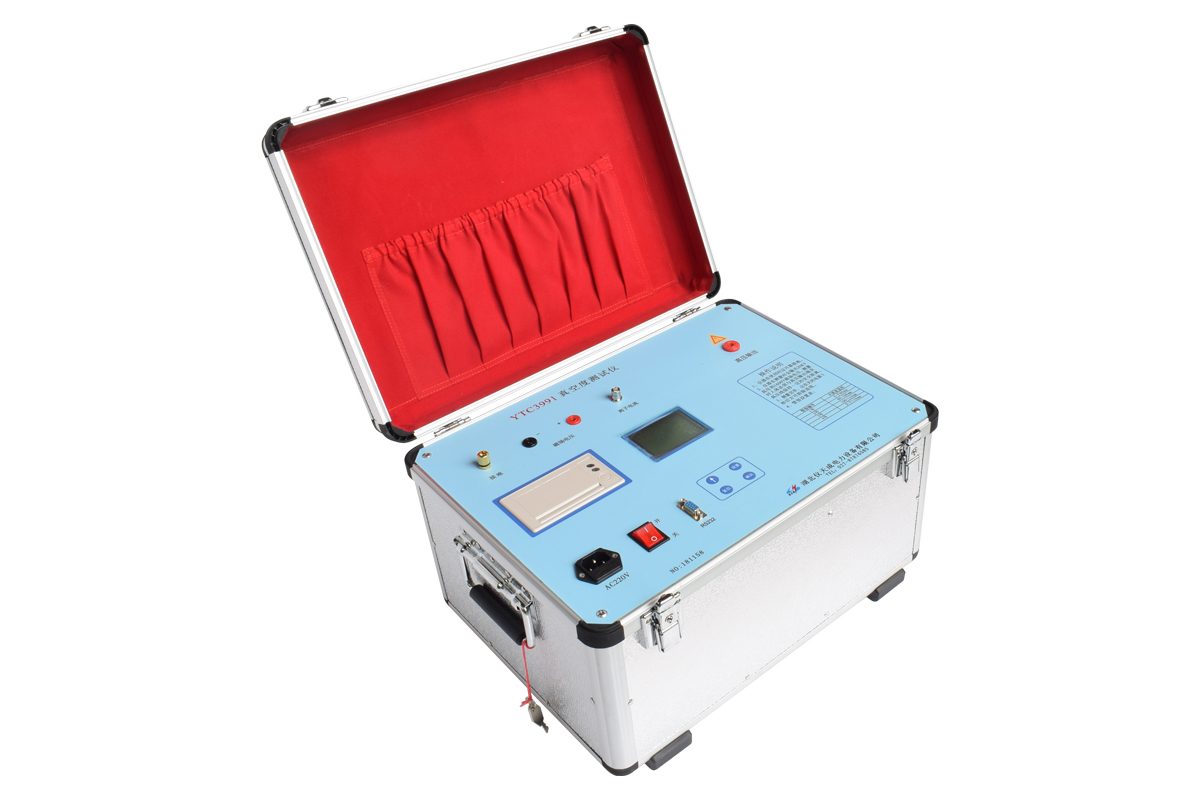

       真空度测试仪整机是由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为:由测量控制电路发出指令,由开关电源给磁场电容充电,通过控制电路监控,当磁场电容上的电压达到预定值后,控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通,使灭弧室处于强电场、强磁场的状态中,灭弧室开始放电,产生离子电流,该电流经取样电阻 R 和预处理电路后输入单片机,最后经运算由液晶显示屏显示测得的真空度值。该真空度测试仪具有测试精度更高,稳定性更好,智能化程度更高的特点,是新一代的更新产品,工作起来更为便捷。

       高压开关真空度测量仪是电力系统高压开关检测的重要仪器,知晓上述仪器的工作原理能够让我们实际操作时更为清楚结果是怎样产生的。

湖北优发国际电力设备有限公司
2024年6月26日
