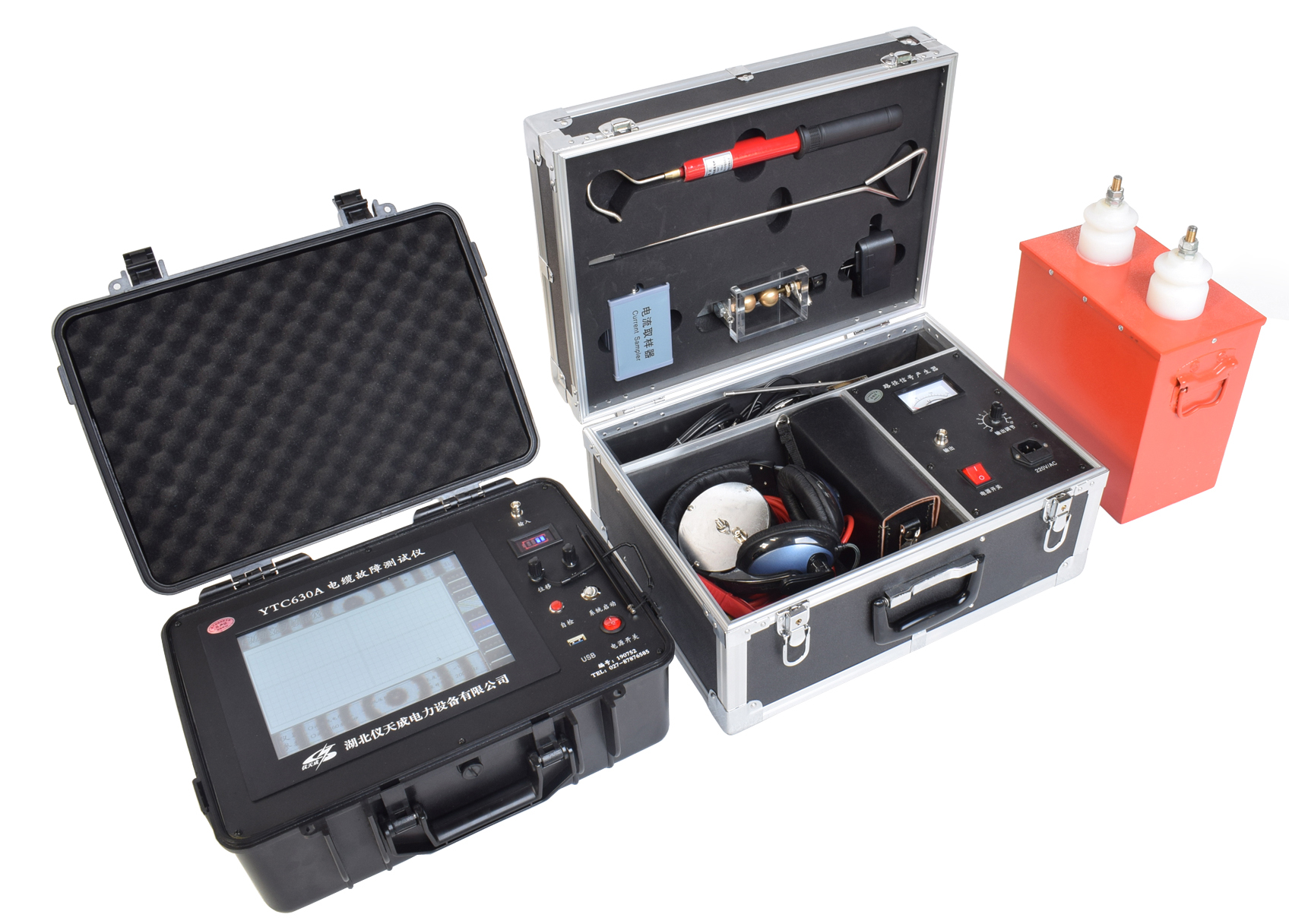

电缆故障测试仪测试原理以及常见测试方法

返回 打印
来源:优发国际电力  时间:2024/07/17  阅读:
       随着社会的蓬勃发展,电缆的投入运用也是越来越多,其承载着电力运输的重要任务,当电缆出现故障时,如何能够快速地找到故障点,对其进行修复则显得尤为重要,通常这时候我们就需要借助到电缆故障测试仪了,那么其测试原理以及常见测试方法是怎样的呢?今天主要给大家介绍一下。
测试原理:
电缆故障一般分为两大类:短路、开路、低阻故障和高阻闪络、泄露故障。根据雷达测距原理,在测试端向电缆发射一个脉冲信号。在特性阻抗不匹配处,就会产生反射波,将入射波形和反射波形采集下来并显示在屏幕上,用双电子游标卡在波形的两个特征拐点上。根据电波在该类型电缆中传播速度,便可测算出故障点到测试端的距离S = VT / 2,S:故障点距测试端的距离,V:电波在电缆中的传播速度,T:电波在电缆测试端到故障点间传播一个来回所需的时间。在 V 和 T 已知的情况下,就可计算出 S,只需用双电子游标卡在波形的特征拐点上,就可自动完成。
常见测试方法:
选择“低压脉冲法”时,有 250VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。测试波形通过信号及数据处理后显示到屏幕上。同时在状态显示栏中显示电缆类型、电波传播速度、采样频率、故障离、测试日期等。选择“高压闪络法”时,内部脉冲信号断开,仪器处在外触发等待状态。当加到被测电缆上的冲击高压使故障点闪络放电时,单次闪络波形经过电流取样器输入仪器,仪器开始采样,并显示出测试波形。

电缆故障定点仪是我们电力电缆重要的检测检修设备,熟悉其工作原理以及常见的测试方式方法,能够让我们实地检测故障过程更加事半功倍。
湖北优发国际电力设备有限公司
2024年7月17日
