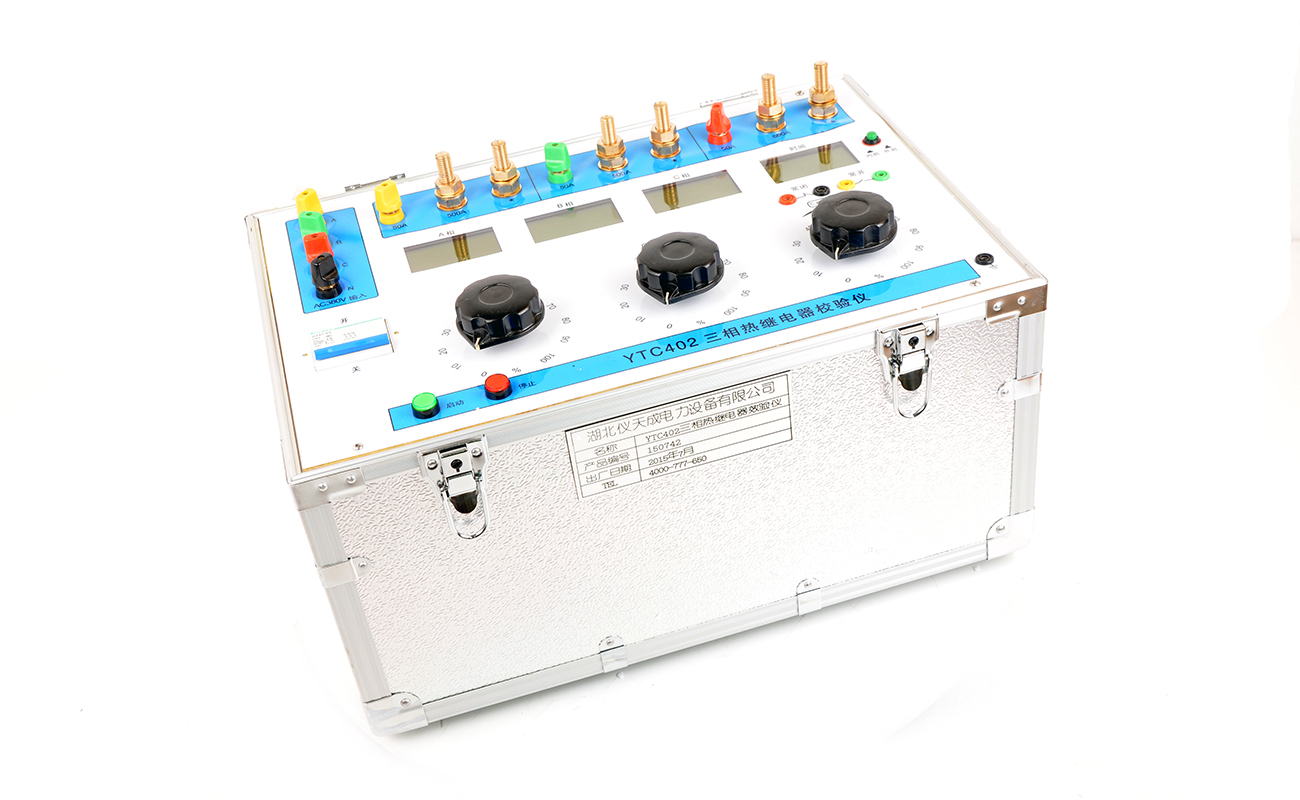

三相热继电器测试仪是一款针对于各种热继电器及电动机保护装置进行整定、校验的电力检测仪器，其多用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场，那么这款仪器我们在使用时候，该如何操作呢？今天主要给大家介绍一下其操作方法。
仪器操作方法如下：
1、电源接通前，应断开“电源控制”开关，并将“电流调节”及“A 相细调”“B 相细调”“C 相细调”逆时针调回零位。
2、 接通电源，将“电源输入” A、B、C、N 端子接入三相四线电源，然后将“A、B、C 相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点。
3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A 相细调”“B 相细调”“C 相细调”所需试验电流至 70%），然后调节"电压输出"旋钮,按下“停止”按钮，再次按下“启动”按钮，即可对被测设备进行特性试验。
4、对于缺相的操作，三相不平衡的操作，只需将某一相断开或调回零位及可。
5、如现场只有 220V 供电电源的情况下，可以将 ABC 输入短接接供电电源火线，设备的 N 接零线；其它操作方法同 1、2、3、4
6、把产品做为三相大电流输出时，也可以把三相零线直接短接做共零输出。
三相热继电器校验仪的操作方法大致如上，熟悉其相关操作流程，可以让我们实际检测过程更为顺利。
